Anhang | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
91/96
Anhang

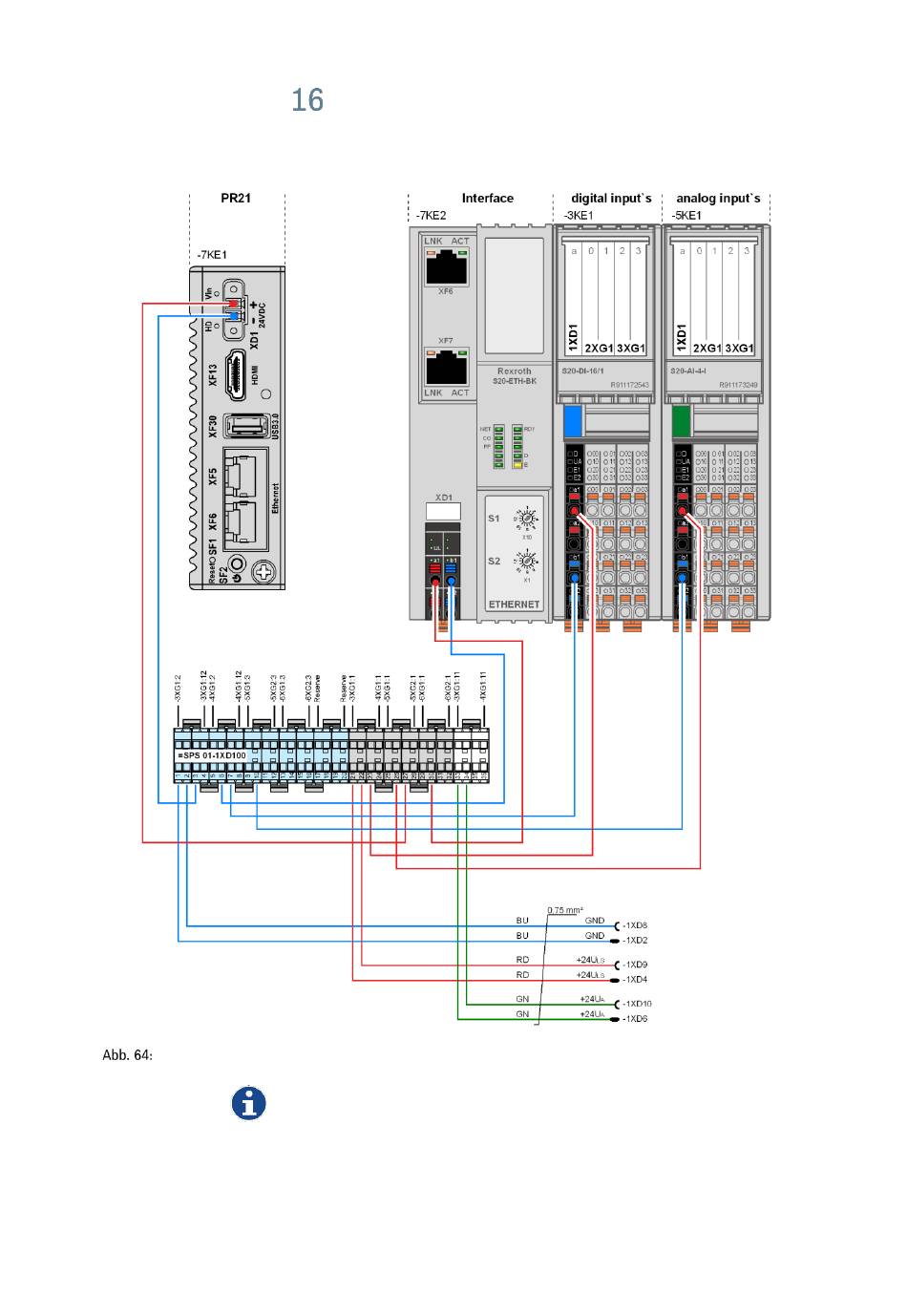

16.1 Stromlaufplan
Stromlaufplan
Der Stromlaufplan zeigt nur die Spannungsversorgung der Betriebsmittel. Die Verschaltung
der Eingangssignale ist im Kapitel
„Systemsteckverbinder für digitale und analoge
Eingänge" ab Seite [39] dargestellt. Hier finden Sie detaillierte Informationen über die
Belegung der Eingänge mit Bezug zu den M12 Systemsteckverbindern. Allgemeine
Information und Spezifikation des digitalen und analogen Eingangsmoduls finden Sie im
Kapitel
„Digital Eingabemodul
(-3KE1)" ab Seite [33], sowie im Kapitel
„Analog
Eingabemodul
(-5KE1)" ab Seite [36].
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
