Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
37/96
Externer Anschluss. M12 Stecker mit Blick von
Anschlussstecker des S20-DI-16 Moduls (-3KE1)
vorne auf die Pins
Systemsteckverbinder. M12 Einbaubuchse mit
Blick von vorne auf die Buchsen

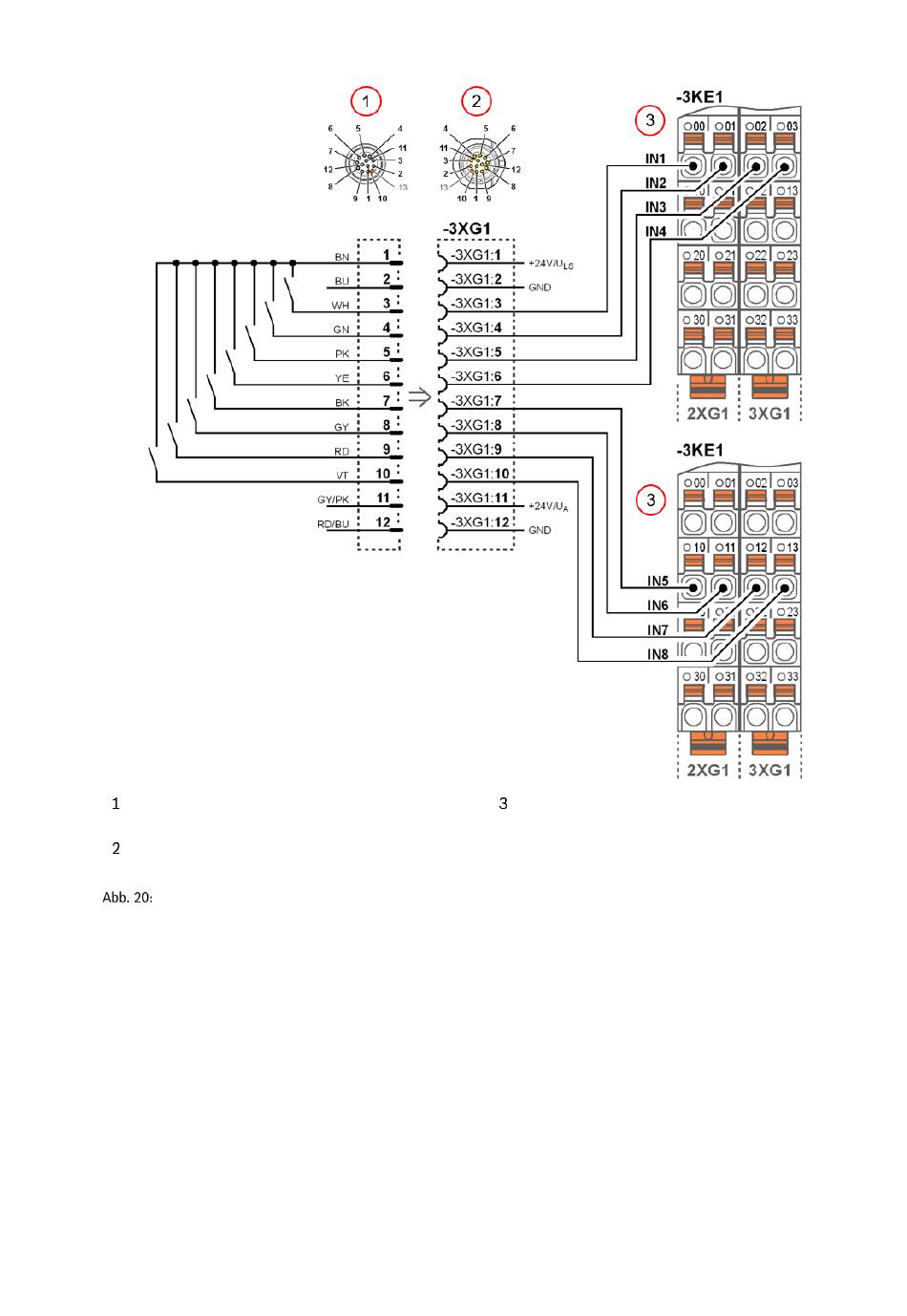

Belegung der digitalen Eingänge „IN1" bis „IN8" am Systemsteckverbinder „-3XG1"
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
