Montage | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
1. Schritt 1
2. Schritt 2
3. Schritt 3

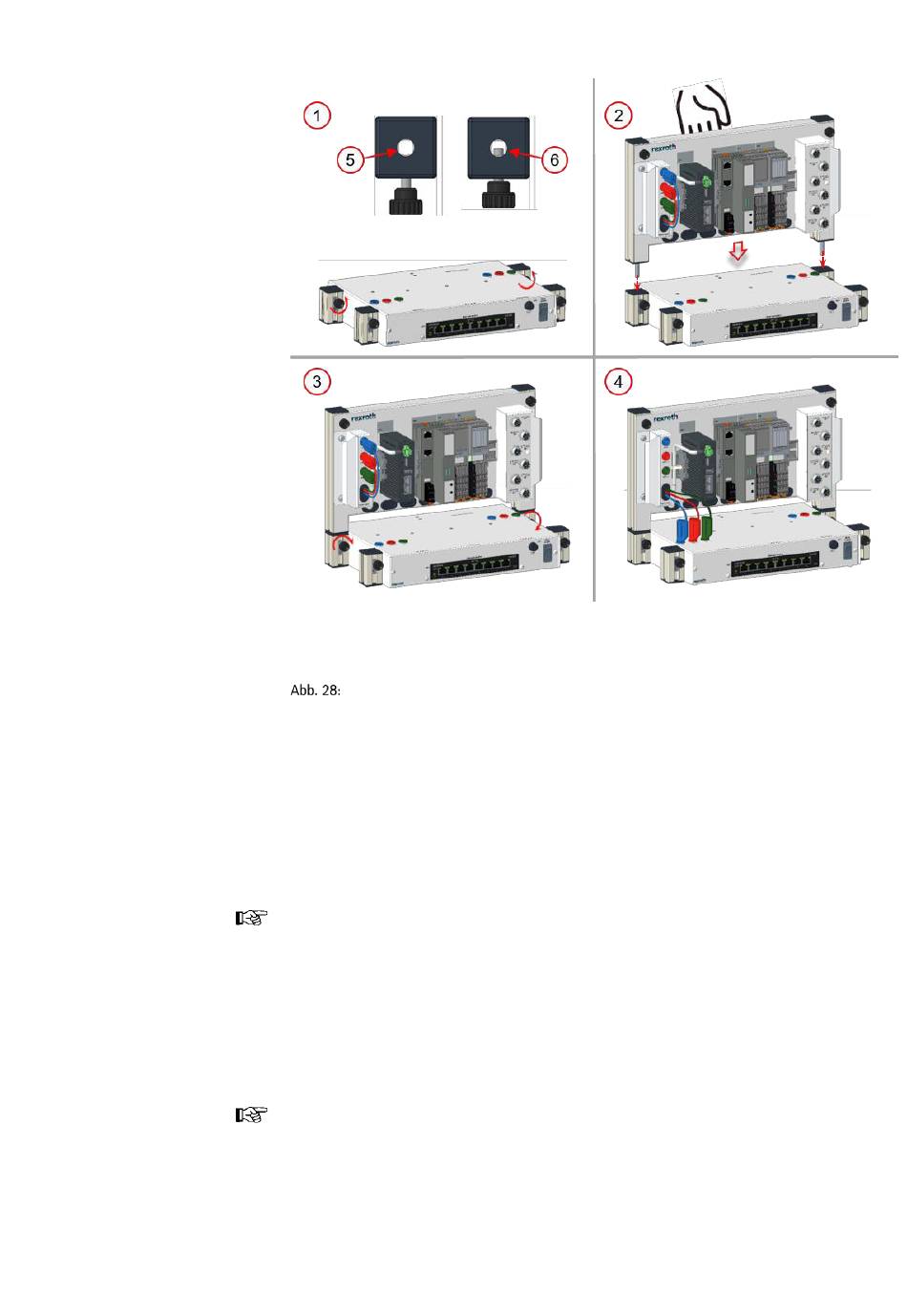

Montage des Erweiterungsmoduls TS-AC E2-M3-1X
Schritt 1
Lösen Sie die beiden Rändelschrauben am Basismodul. Drehen Sie hierzu die
Rändelschraube gegen den Uhrzeigersinn bis die Führungsbohrung frei ist, siehe .
Schritt 2
Stecken Sie das Erweiterungsmodul auf das Basismodul. Achten Sie beim
Zusammenstecken darauf, dass sich die Führungsbolzen nicht in den Führungsbohrungen
verkanten. Befestigen Sie das Erweiterungsmodul mit den beiden Rändelschrauben.
Zur besseren Handhabung wird empfohlen die Griffmulde auf der Rückseite des
Erweiterungsmodules zu verwenden.
Schritt 3
Ziehen Sie die drei Sicherheits-Federkorbstecker aus ihrer Parkposition.
Schritt 4
Stecken Sie die drei Sicherheits-Federkorbstecker entsprechend den Farben (Rot, Blau,
Grün) in die 3 zugehörigen Sicherheits-Einbaubuchse des Basismoduls.
Sollte die Kabellänge zu kurz sein, ist noch Restkabellänge im Gehäuse. Ziehen Sie
vorsichtig am Kabel um das Restkabel aus dem Gehäuse zu holen.
Die Montage ist damit abgeschlossen.
4. Schritt 4
5. Führungsbohrung ist frei
6. Führungsbohrung ist blockiert
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
