30/96 Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Klemmpunktbelegung
Klemmpunkt Farbe
Einspeisung der Versorgungsspannung
a1, a2 Rot
b1, b2 Blau
Digitale Eingänge
00 ... 03 Orange
10 ... 13 Orange
20 ... 23 Orange
30 ... 33 Orange

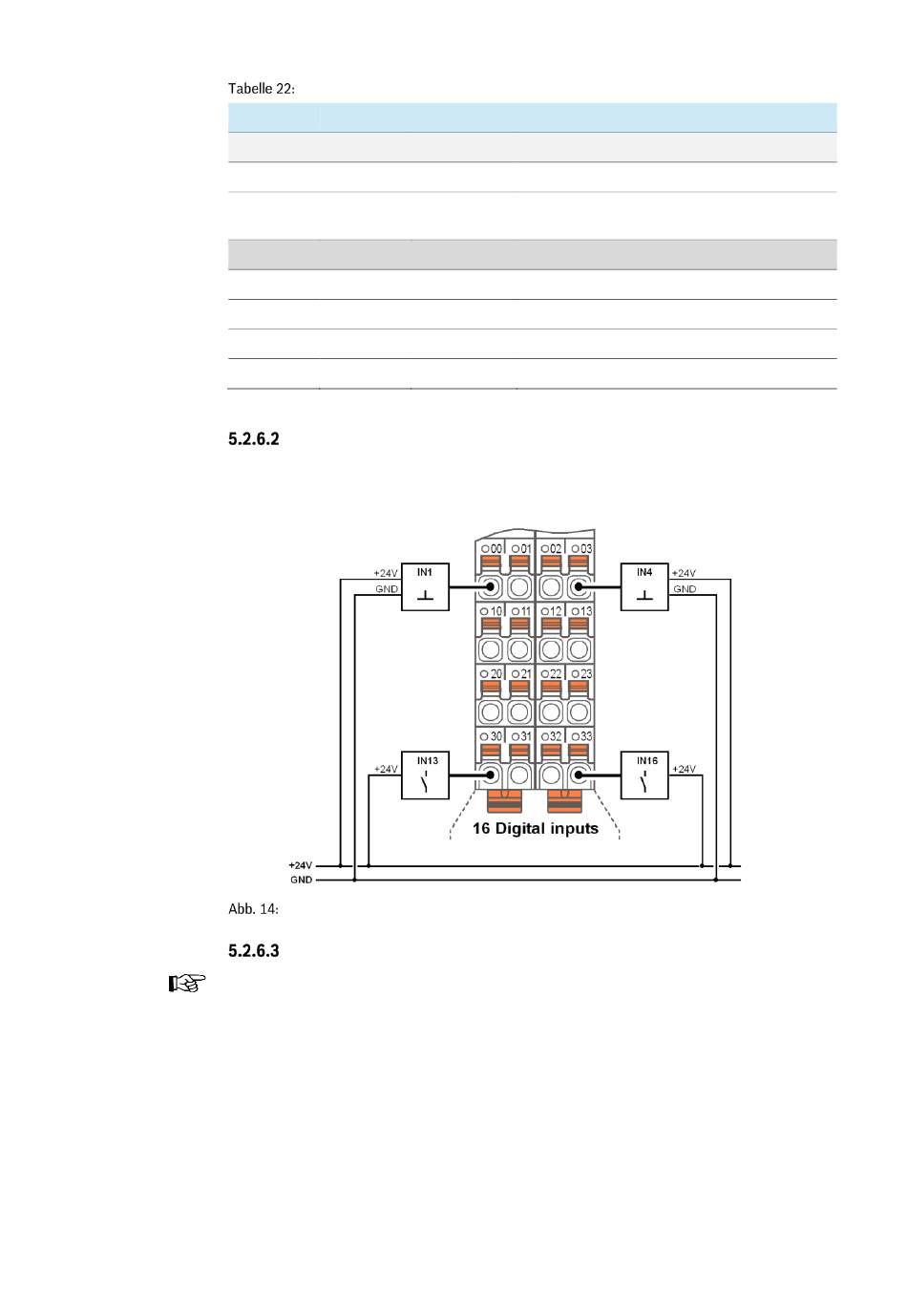

Prinzipschaltbild der digitalen Eingänge
Die Nachfolgende Abbildung zeigt die Beschaltung der Eingänge des S20-DI16/1 Moduls
unter Berücksichtigung der jeweiligen Klemmpunkte.
Prinzipschaltbild der digitalen Eingänge (S20-DI-16/1)
Technische Daten der digitalen Eingänge
Die nachfolgende Tabelle beschreibt die technischen Daten der digitalen Eingänge. Diese
sind bei der Auswahl der anzuschließenden Sensorik zwingend zu beachten.
Belegung
+24V/U Einspeisung für Digitalmodule (intern gebrückt)
LS
GND Bezugspotenzial der Versorgungsspannung (intern
gebrückt)
IN1 ... IN4 Digitale Eingänge 1 ... 4
IN5 ... IN8 Digitale Eingänge 5 ... 8
IN9 ... IN12 Digitale Eingänge 9 ... 12
IN13 ... IN16 Digitale Eingänge 13 ... 16
