Inbetriebnahme | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Über die Drehkodierschalter „S1" und „S2" kann dem ETH Buskoppler manuell eine IP-
Adresse zugewiesen werden. Hierbei ist zu beachten, dass die ersten 3 Oktetts als
Adressraum fest voreingestellt sind. Somit kann bei der manuellen Zuweisung der IP-
Adresse lediglich das 4. Oktett konfiguriert werden. Hierbei ist zu beachten, dass für das 4.
Oktett ein eingeschränkter Wertebereich zwischen „01" und „50" vergeben werden kann.
Somit sind IP-Adressen zwischen 192.168.0.1 und 192.168.0.50 frei wählbar. Die
Subnetzmaske beträgt 255.255.255.0.

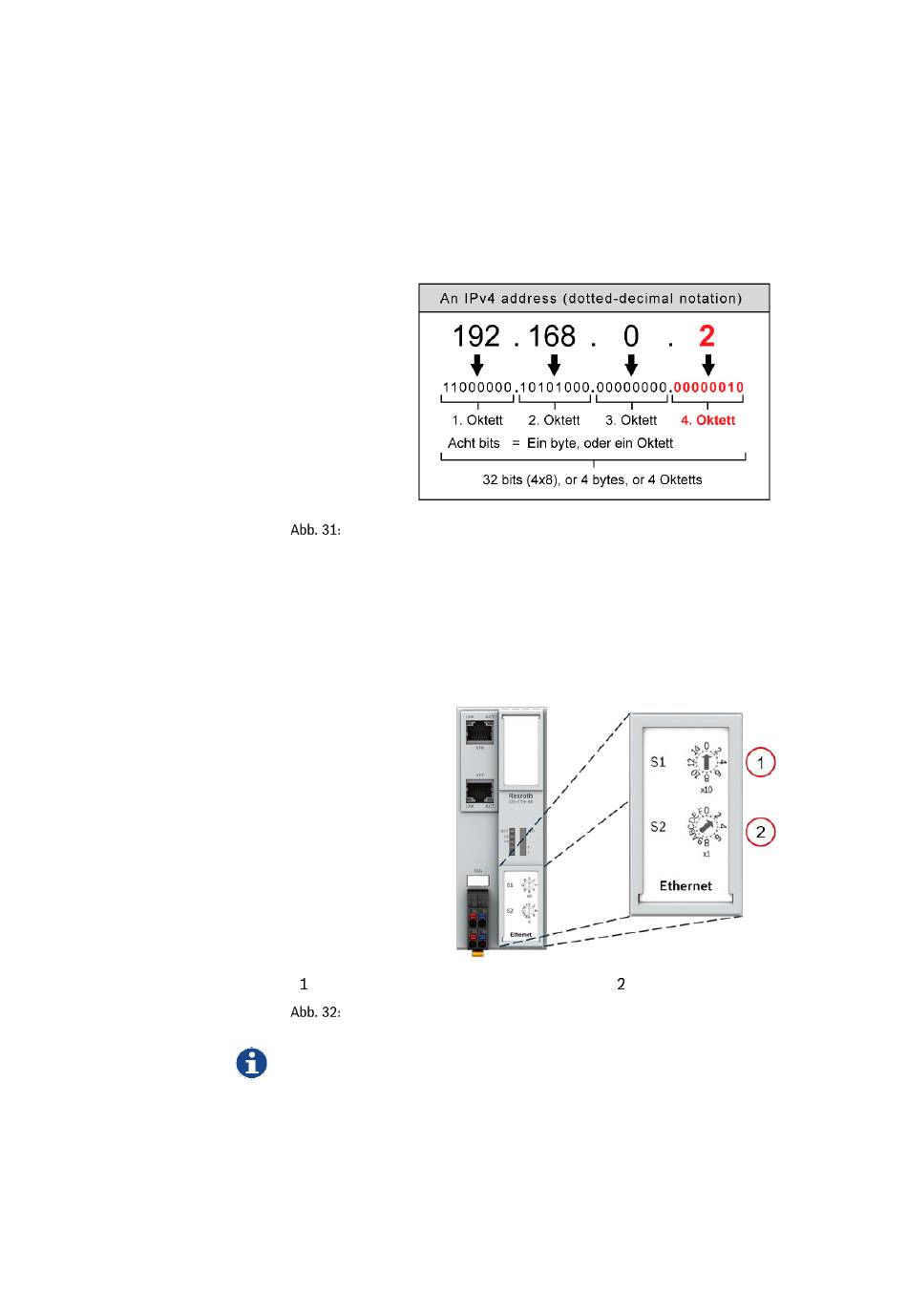

Nachfolgende Abbildung zeigt den prinzipiellen Aufbau einer IPv4 Adresse.
Prinzipieller Aufbau einer IPv4 Adresse
Um dem ETH Buskoppler die IPv4 Adresse 192.168.0.2 zuzuweisen führen Sie
nachfolgende Handlungsschritte durch.
1. Stellen Sie den Drehkodierschalter „S1" auf 0
2. Stellen Sie den Drehkodierschalter „S2" auf 2
3. Booten/Rebooten Sie den ETH Buskoppler
Drehkodierschalter S1
Einstellung IP Adresse Buskoppler
Vor der Übernahme der IP-Adresse wird auf einen möglichen IP-Adresskonflikt geprüft. Wird
ein Konflikt erkannt, dann wechselt der Buskoppler die IP-Adresse temporär zu 0.0.0.0
(keine IP-Kommunikation). Die LED „NET" blinkt in diesem Fall rot. Lösen Sie den IP-
Adresskonflikt und starten Sie den Buskoppler neu.
Liegt kein IP-Adresskonflikt vor blinkt die LED „NET" grün. Nach einem Spannungs-Reset
behält der ETH Buskoppler die durch die Drehkodierschalter „S1" und „S2" zugewiesene IP-
Adresse.
Drehkodierschalter S2
