Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Die Schirmungsmasse der anschließbaren Ethernet Leitungen ist elektrisch leitend mit der
Ethernet Buchse verbunden. Vermeiden Sie beim Anschließen von Netzsegmenten
Erdschleifen, Potenzialverschleppungen und Potenzialausgleichsströme über das
Schirmgeflecht.

Drehkodierschalter

Mittels der Drehkodierschalter können Adressvergabe und weitere Funktionen konfiguriert
werden.
Führen Sie nach einer Veränderung der Schalterstellung einen Neustart des Buskopplers
aus, da eine Veränderung der Schalterposition während des Betriebs keine Auswirkung hat.

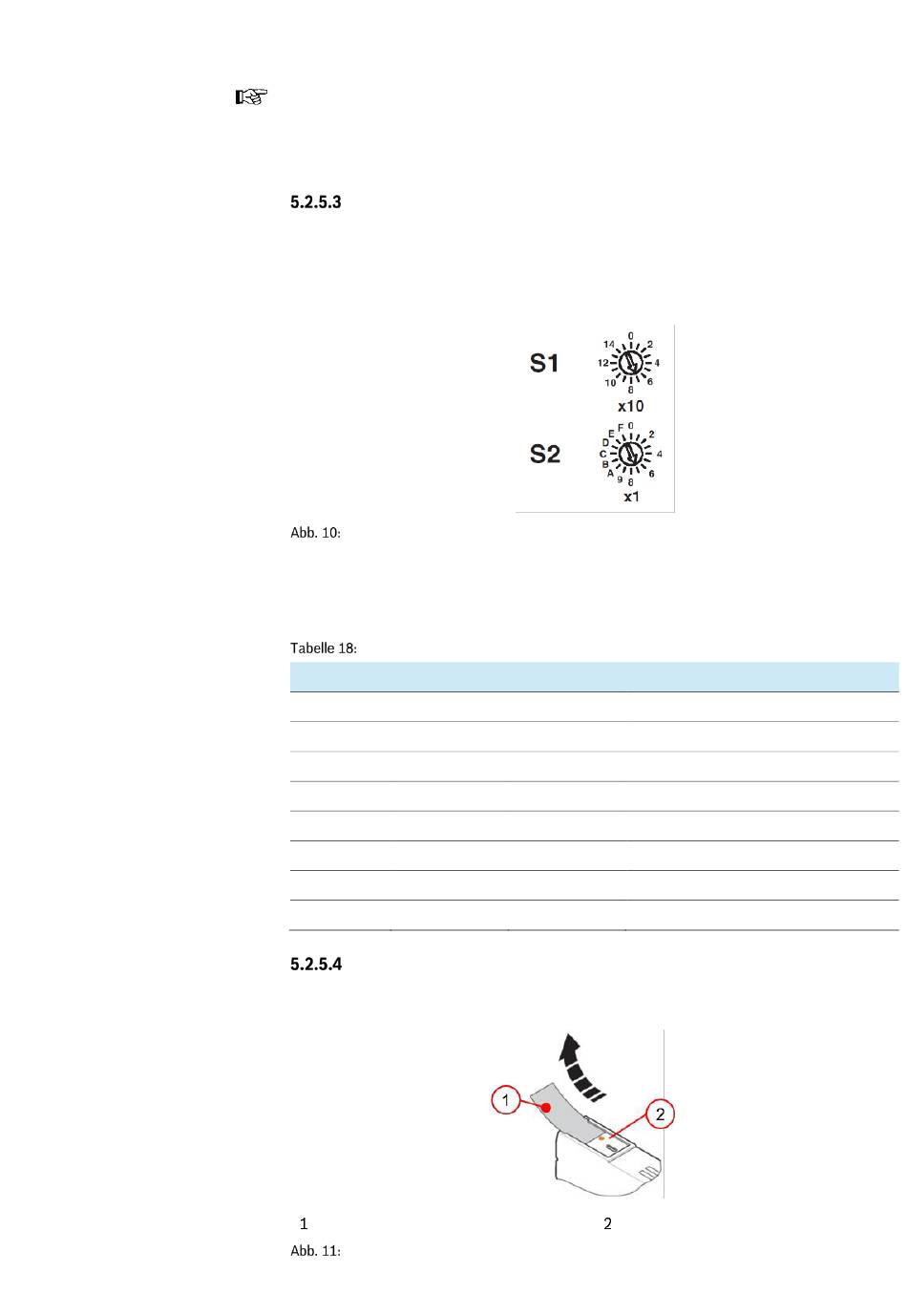

Drehkodierschalter
Der Code ergibt sich als Summe aus S1 x 10 plus S2 x 1. Das Bild zeigt den
Code 77 (7 x 10 + 7).
Die nachfolgende Tabelle gibt einen Überblick über einstellbare Funktionen
Funktionen der Drehkodierschalter
S1 S2
0 0
0 ... 5 0 ... 9
5 ... 15 0 ... 9
0 A
0 E
1 A
1 B
12 C

Reset-Taster

Der Reset-Taster befindet sich unter dem oberen Beschriftungsschild des Buskopplers.
Beschriftungsfeld
Buskoppler Reset-Taster
Code Funktion
00 Remote-Zugriff (Default)
01 ... 50 Manuelle Adressvergabe
51 ... 159 DHCP-Namensvergabe
0A Statische Adresse
0E Rücksetzen der IP-Parameter
1A Plug-and-Play-Modus aktivieren
1B Plug-and-Play-Modus deaktivieren
12C Rücksetzen auf Werkseinstellungen
Reset-Taster
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
25/96
