Anhang; Elektroplan - Bosch Rexroth Automax 100 Betriebsanleitung

Anhang | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X 97/106

Anhang

16.1 Elektroplan

Elektroplan

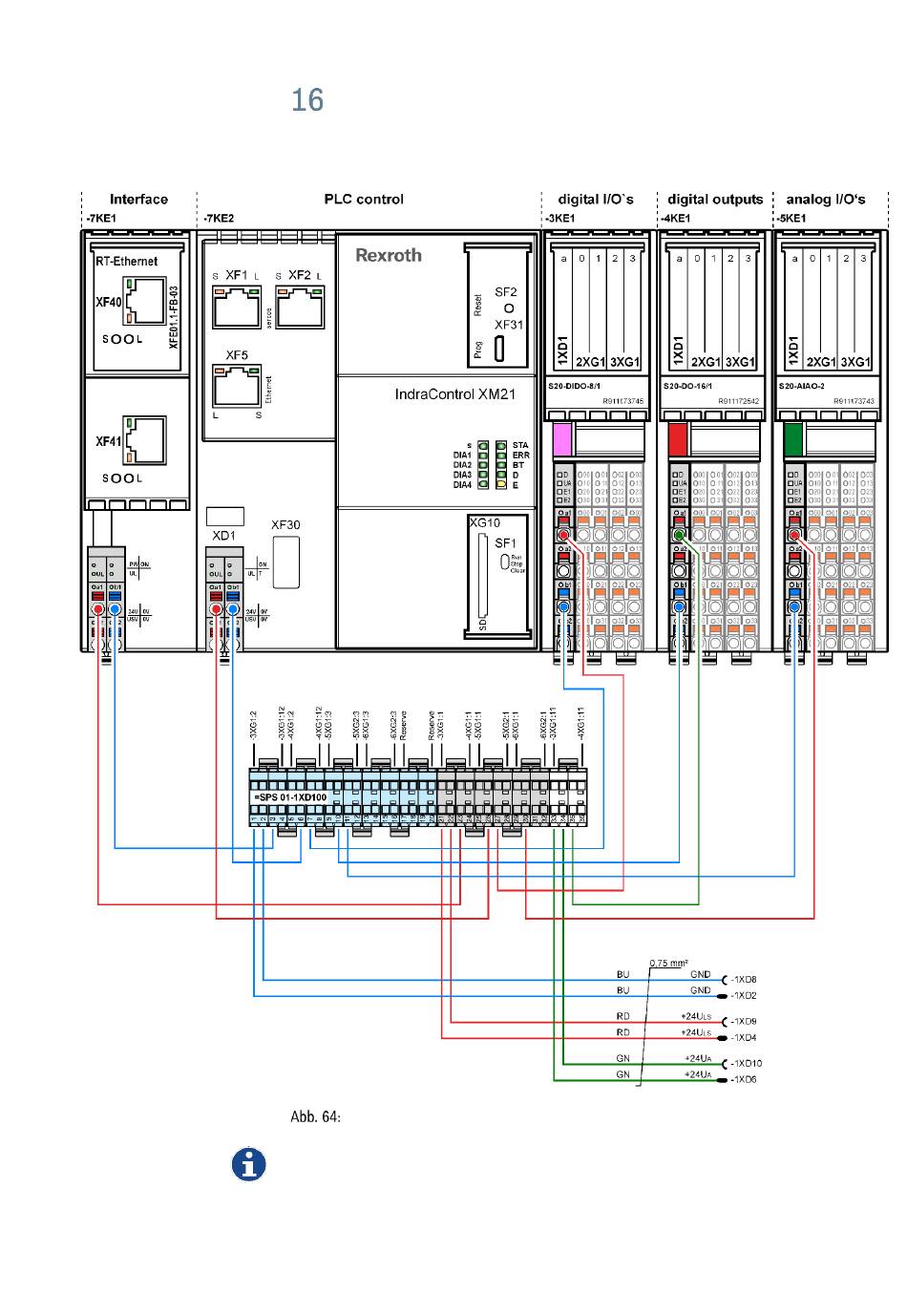

Der Elektroplan ist nur ein Auszug des Verdrahtungsplans und zeigt lediglich die
Spannungsversorgung der Betriebsmittel. Die Verschaltung der Ein- Ausgangssignale ist ab
dem Kapiteln „Systemsteckverbinder - Übersicht" ab Seite [38] dargestellt. Hier finden Sie
detaillierte Informationen über die Belegung der SPS Ein- Ausgänge mit Bezug zu den M12
Systemsteckverbindern.
