18/96 Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Verfügbare Basismodule
Menge Mat.-Nr.:
1 R901540862
1 R901540131
1 R901540427
1) Das Basismodul ist zurzeit noch in Planung. Bzgl. der Markteinführung wenden Sie sich an Ihren zuständigen Bosch
Rexroth Vertriebspartner

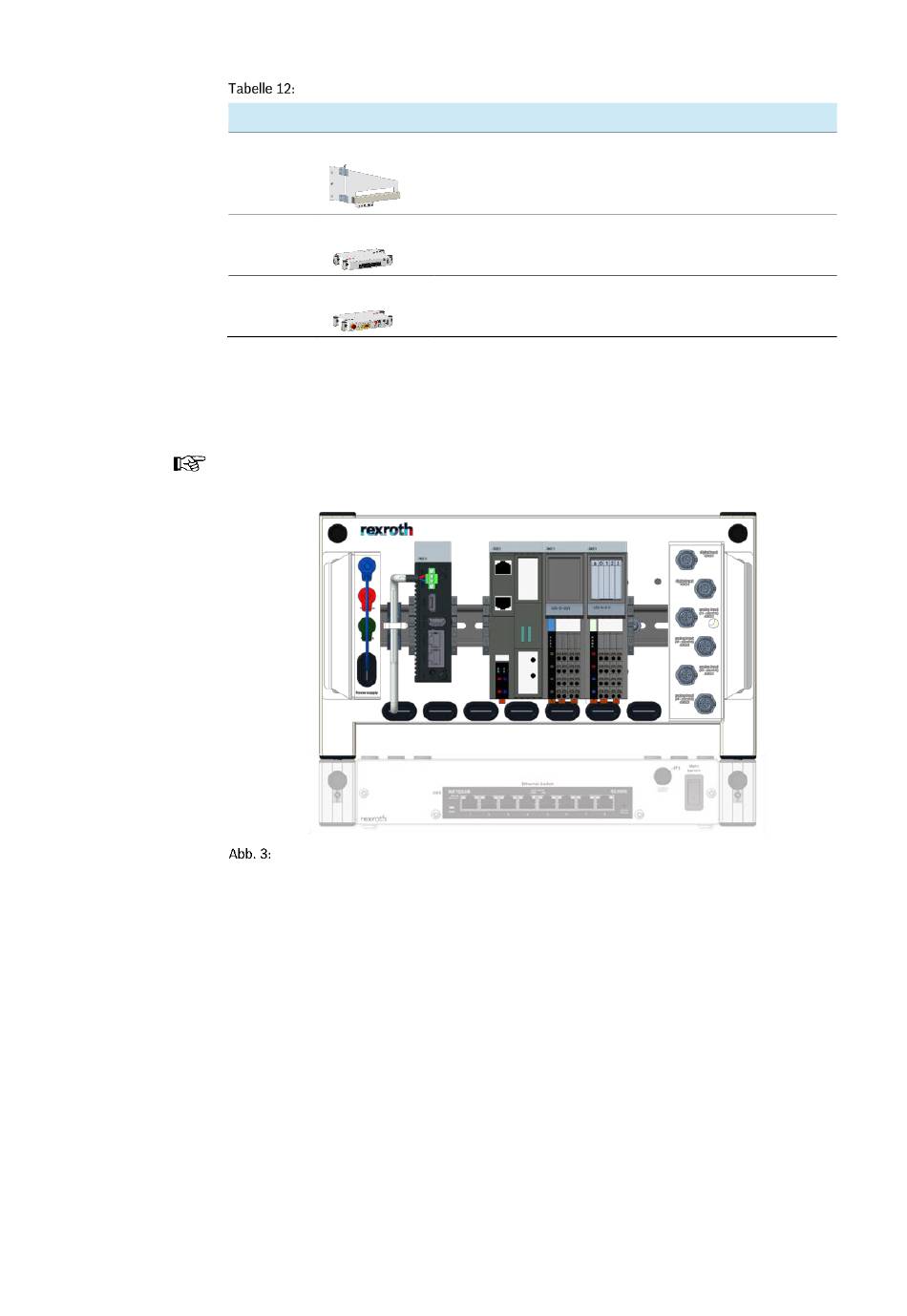

Nachfolgende Abbildung zeigt das Erweiterungsmodul TS-AC E2-M3-1X mit unscharf
maskiertem Basismodul TS-AC B1-M2-1X (Tisch Variante).
Das Basismodul TS-AC B1-M2-1X wird nur zur Veranschaulichung verwendet. Es ist jedoch
nicht im Lieferumfang enthalten.
Basismodul TS-AC B1-M2-1X mit Erweiterungsmodul TS-AC E2-M3-1X
5.2.1

Vorderseite mit Betriebsmitteln

Als Hauptkomponenten stehen auf der Vorderseite des Erweiterungsmoduls ein Mini
Industrie PC, ein Buskoppler und diverse digitale und analoge Eingänge zur Verfügung.
Über M12 Systemsteckverbinder können Sensoren und Aktoren an die Eingänge
angeschlossen werden. Zur Spannungsversorgung wird das Erweiterungsmodul über
Messleitungen mit Sicherheits-Federkorbsteckern, mit einem Basismodul verbunden. Zur
Identifizierung der Betriebsmittel im elektrischen Stromlaufplan sind Betriebsmittel-
kennzeichen (BMK) nach Norm EN 81346 aufgedruckt, z.B. IndraControl PR21 = -7KE1
(BMK).
Benennung
Basismodul TS-AC B2-M1-1X
Basismodul (Anbauvariante an Trainingssystem WS290)
Basismodul TS-AC B1-M2-1X
Basismodul mit Netzwerk-Switch (Tisch Variante)
Basismodul TS-AC B1-M3-1X (Tisch Variante)
Basismodul mit Not Halt Funktion
1)
