Schritt 1
Lösen Sie die drei Sicherheits-Laborstecker des Erweiterungsmoduls aus den Sicherheits-
Laborbuchsen des Basismoduls. Stecken Sie diese in die Sicherheits-Laborbuchsen des
Erweiterungsmoduls (Parkposition).
Schritt 2
Lösen Sie die beiden Rändelschrauben am Steckplatz 2 des Basismoduls.
Schritt 3
Entfernen Sie das Erweiterungsmodul vorsichtig nach oben aus dem Steckplatz 2 des
Basismoduls. Achten Sie darauf, dass die Führungsbolzen des Erweiterungsmoduls hierbei
nicht verkanten.
Schritt 4
Der Ausbau des Erweiterungsmoduls ist hiermit abgeschlossen. Siehe nachfolgende
Abbildung.

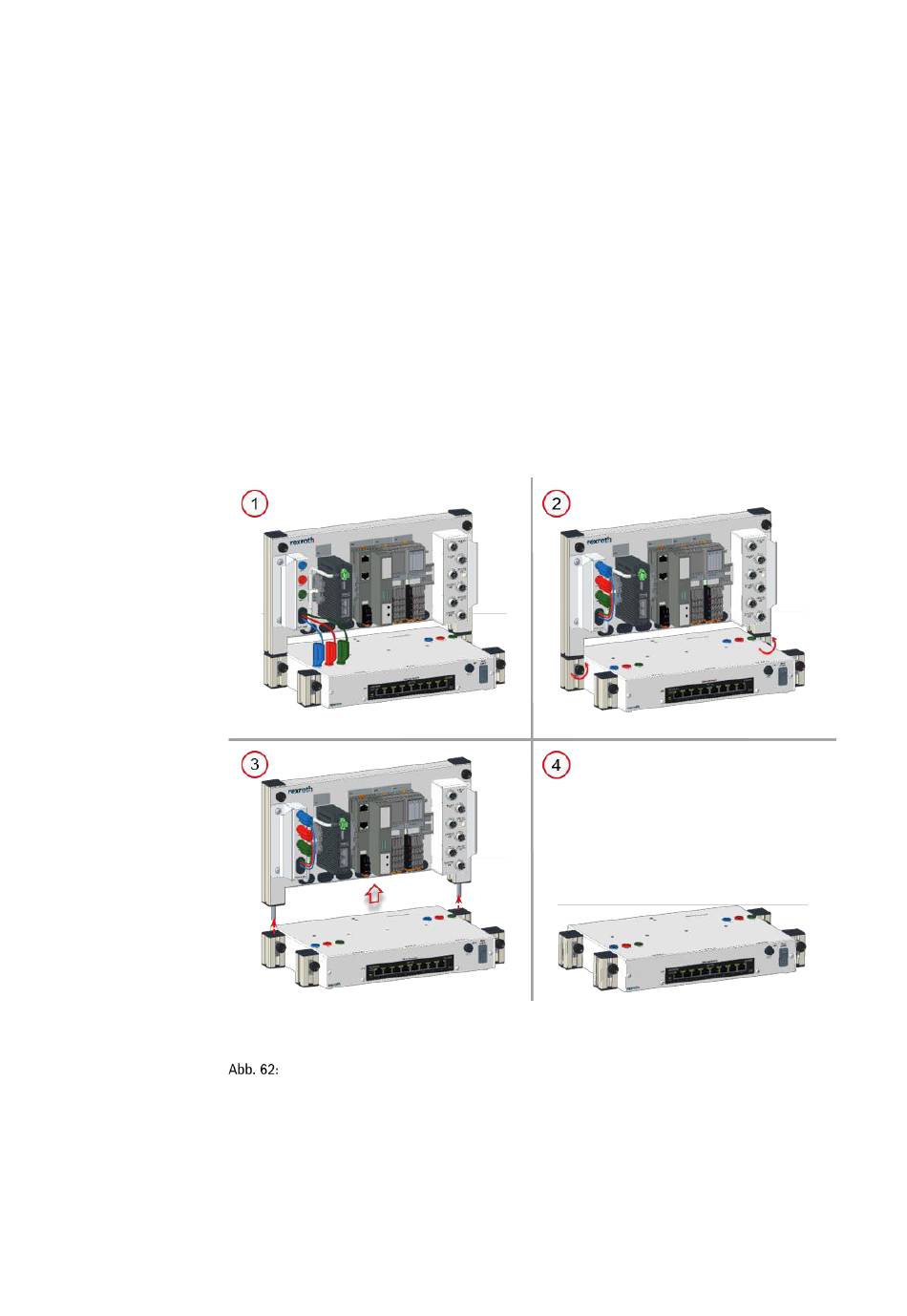

1.
Schritt 1
2.
Schritt 2
Demontage des Erweiterungsmoduls TS-AC E2-M3-1X
3.
Schritt 3
4.
Schritt 4
