Montage | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X

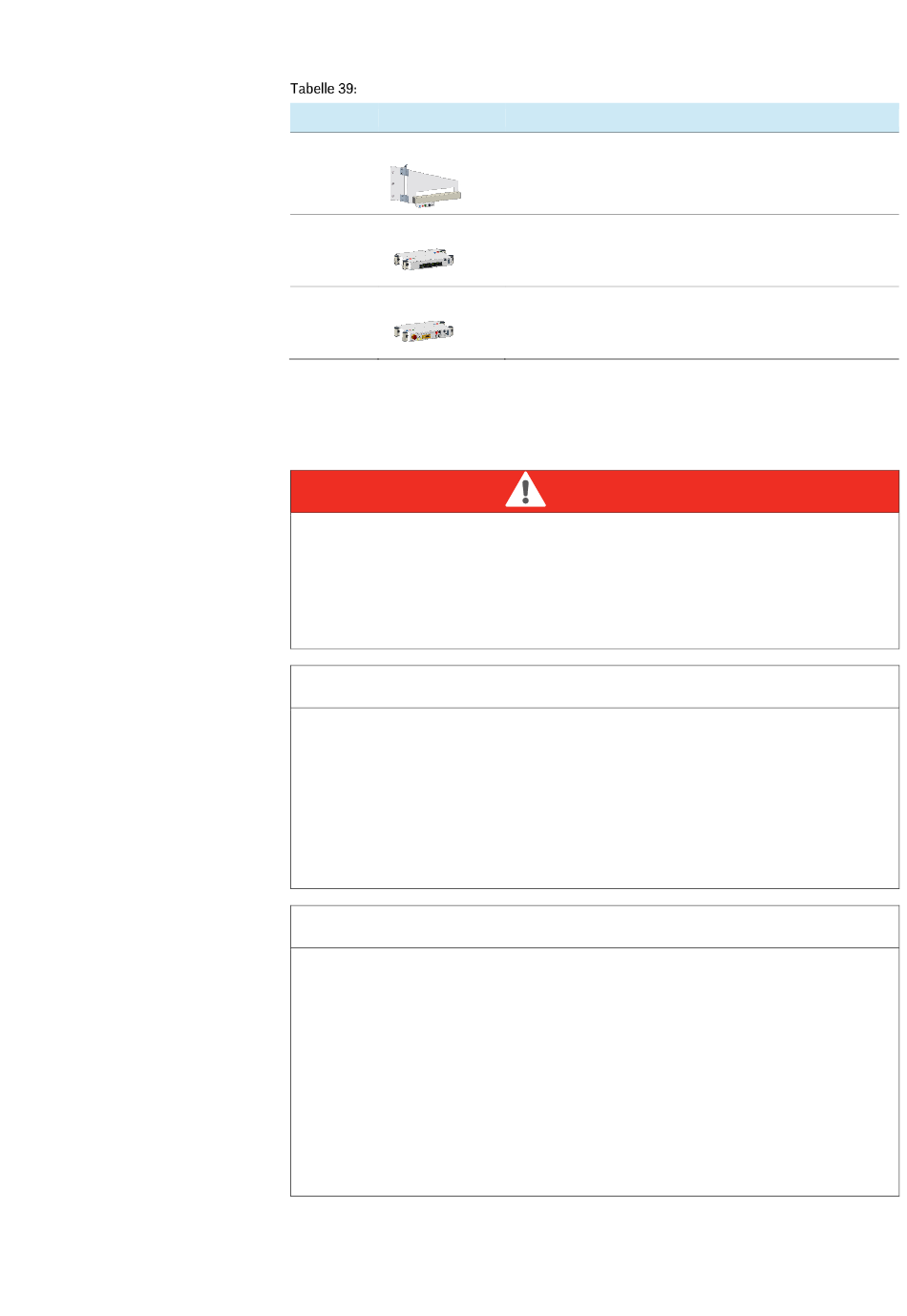

Für die Montage verwendbare Basismodule
Menge Mat.-Nr.:
1 R901540862
1 R901540131
1 R901540427
1) Das Basismodul ist zurzeit in Planung. Bzgl. der Markteinführung fragen Sie Ihren zuständigen Bosch Rexroth
Vertriebspartner
7.4

Produkt montieren

Beeinträchtigung des Trainingssystems, einzelner Komponenten oder Sachwerte.
Gefahr für den sicheren Betrieb des Trainingssystems!
Gefahr für Leib und Leben des Betreibers oder Dritter
 Grundsätzlich ist das Kapitel „Sicherheitshinweise" ab Seite [9] dieser
Betriebsanleitung zu beachten!
Bei Beschädigung, Verschleiß und/oder Verschmutzung der Sicherheits-
Einbaubuchsen ist die funktionale Sicherheit der Steckverbindung nicht mehr
gegeben!
Beschädigungsgefahr des Erweiterungsmoduls TS-AC E2-M3-1X, Fehlfunktion!

Prüfen Sie die Sicherheits-Einbaubuchsen durch Sichtkontrollen auf Verschleiß und
Verschmutzung
 Entfernen Sie oberflächliche Verschmutzungen
Unsachgemäßer Umgang beim Stecken oder Trennen kann die Sicherheits-
Einbaubuchsen oder Sicherheits-Federkorbstecker beschädigen. Bei beschädigten
Teilen ist die funktionale Sicherheit der Steckverbindung nicht mehr gegeben!
Beschädigungsgefahr des Erweiterungsmoduls TS-AC E2-M3-1X, Sachschaden,
Fehlfunktion!

Vergewissern Sie sich vor dem Steckvorgang, dass
– Stecker und Buchse keine Bruchstellen, Risse oder Verformungen aufweisen
–
Kontaktstifte nicht verbogen, abgebrochen oder korrodiert sind
 Achten Sie darauf, dass Stecker und Buchse nicht verkanten und ohne Kraftaufwand
gesteckt werden
Benennung
Basismodul TS-AC B2-M1-1X
Basismodul (Anbauvariante an WS290, WS200, ...)
Basismodul TS-AC B1-M2-1X
Basismodul mit Netzwerk-Switch (Tischmodell)
1) Basismodul TS-AC B1-M3-1X
Basismodul mit Not Halt Funktion
GEFAHR
HINWEIS
HINWEIS
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
51/96
1) (Tischmodell)
