64/96 Betrieb | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Drehkodierschalter „S1" und „S2" finden Sie in der Tabelle
Drehkodierschalter" auf Seite [29].
Nachfolgende Handlungsschritte wurden mit dem Webbrowser Google Chrome
durchgeführt. ACHTUNG! Beachten Sie, dass die Verwendung eines anderen
Webbrowsers zu abweichenden Dialogen und Handlungsschritten führen kann!
1. Schalten Sie den Computer ein
2. Öffnen Sie den Webbrowser „Google Chrome"
3. Geben Sie in der Adressleiste des Webbrowsers die IP-Adresse des Buskopplers wie
folgt ein: http://192.168.0.2 und bestätigen dies mit „ENTER". HINWEIS! Beim ersten
Aufruf wird die WBM-Oberfläche in englischer Sprache dargestellt. Weiterhin wird der
Dialog „Note: Process Data Watchdog is deactivated" eingeblendet. Dieser Dialog kann
durch den Button „Close" beendet werden. Ab jetzt steht auch die Option der
Sprachauswahl zur Verfügung
4. Stellen Sie die Sprachauswahl auf „Deutsch" um. Siehe  in der nachfolgenden
Abbildung

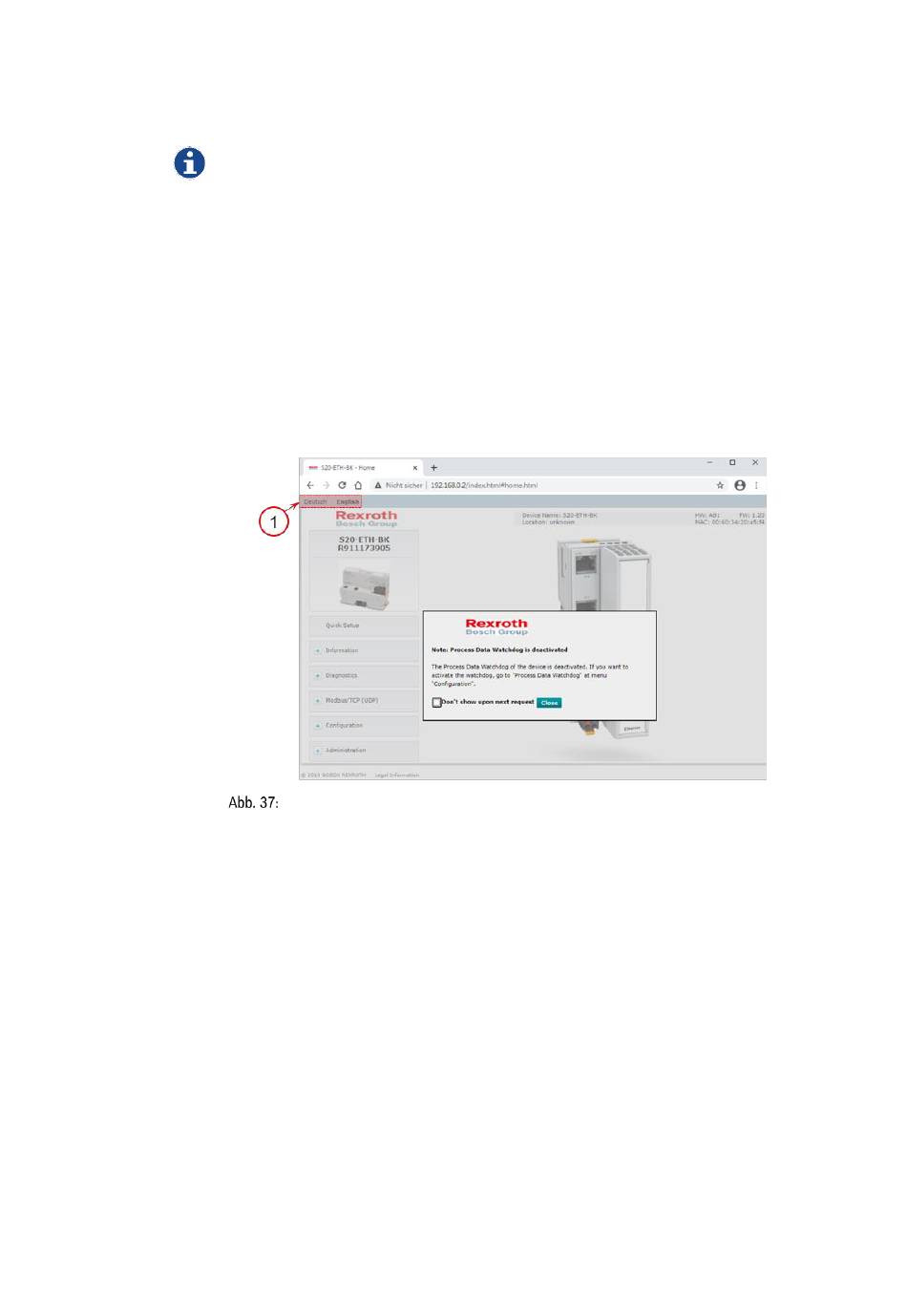

WBM-Oberfläche „Start"
5. Die Konfiguration und Diagnose des Buskopplers kann über die Navigation auf der
linken Seite der WBM-Oberfläche vorgenommen werden. Um den Status des
Buskopplers anzuzeigen wählen Sie „Diagnose > Buskoppler" aus. Siehe nachfolgende
Abbildung 
„Funktionen der
