Bez. Farbe Bedeutung
E Gelb/ Error
rot
LNK Grün Link Port 1/2
1/2
ACT Gelb Activity Port 1/2
1/2
Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Zustand Beschreibung
Gelb ein Peripheriewarnung an einem Lokalbus-Teilnehmer
Rot ein Peripheriefehler an einem Lokalbus-Teilnehmer
Aus Es liegen keine Peripheriemeldungen vor
Ein Verbindung über Ethernet zu einem Modul über Port 1/2 ist aufgebaut
Aus Keine Verbindung über Port 1/2 aufgebaut
Blinkt Senden oder Empfangen von Ethernet-Telegrammen an Port 1/2
Aus Kein Senden oder Empfangen von Ethernet-Telegrammen an Port 1/2
5.2.6

Digital Eingabemodul (-3KE1)

Das Modul „S20-DI-16/1" wird zur Erfassung digitaler Signale verwendet.
Die Informationen auf den nachfolgenden Seiten sind ein Auszug aus dem Datenblatt.
Hinweise zum Bezug des Datenblattes finden Sie im Kapitel
Dokumentationen" ab Seite [5].
Merkmale:
 16 digitale Eingänge gemäß EN 61131-2 Typ 1 und Typ 3
 Anschluss der Sensoren in 1-Leiter-Technik
 Minimale Update-Zeit < 100 μs, bussynchron
 Filterzeiten in drei Stufen einstellbar: < 100 μs, 1000 μs oder 3000 μs
 Maximale Eingangsfrequenz: 5 kHz
 Gespeichertes Gerätetypenschild
 Diagnose- und Statusanzeigen

Klemmpunktbelegung

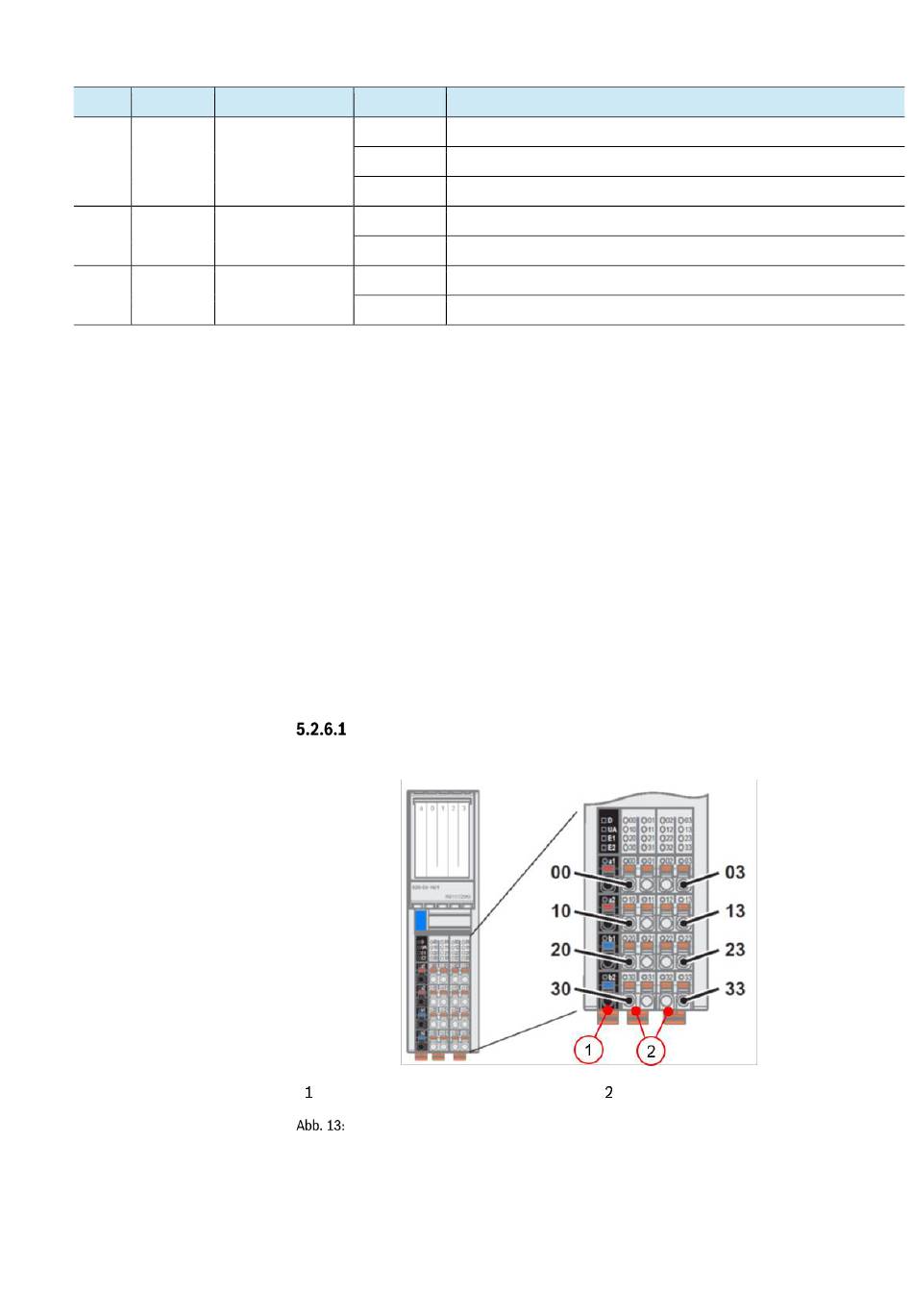

Die nachfolgende Abbildung zeigt die prinzipielle Klemmpunktbelegung.
Spannungsversorgung
Klemmpunktbelegung des S20-DI-16 Moduls
Digitale Eingänge
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
29/96
„Erforderliche und ergänzende
