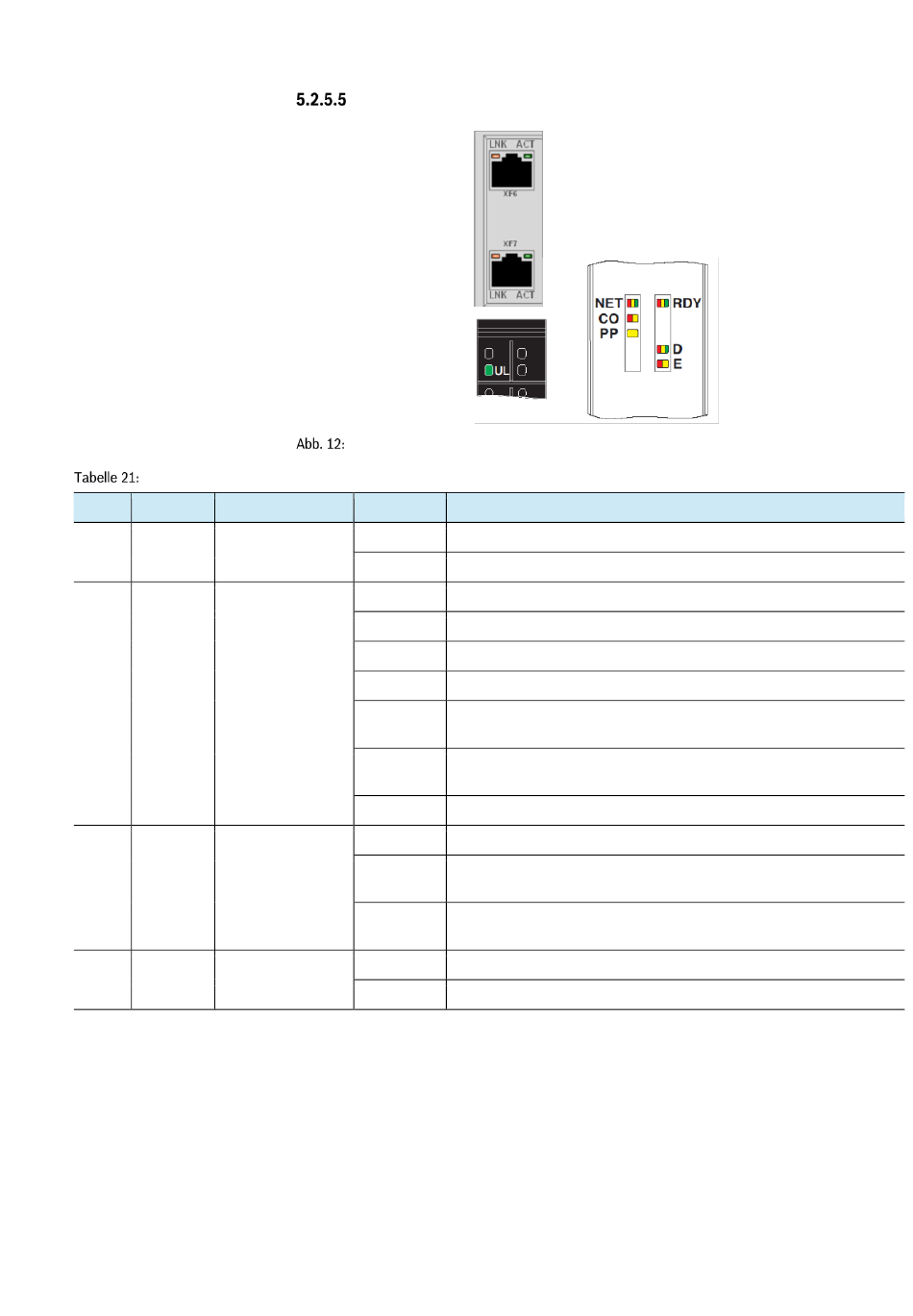

Lokale Diagnose- und Statusanzeigen

Bez. Farbe Bedeutung
UL Grün ULogik
NET Grün/ Network Status
gelb/
rot
CO Gelb/ Configuration
rot
PP Gelb Plug-and-Play-
Modus
Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Lokale Diagnose- und Statusanzeigen
Lokale Diagnose- und Statusanzeigen
Zustand Beschreibung
Ein Einspeisung der Logikspannung ist vorhanden.
Aus Einspeisung der Logikspannung ist nicht vorhanden
Grün ein Mindestens eine Verbindung zum Gerät wurde aufgebaut
Grün blinkend Es kann eine Verbindung zum Gerät aufgebaut werden
Gelb ein IP-Konfiguration (IP-Adresse) ist ungültig (0.0.0.0)
Gelb blinkend BootP-Requests oder DHCP-Requests/Discover werden gesendet
Rot ein Netzwerkfehler; Der Prozessdaten-Watchdog wurde aktiv, das
Ersatzwertverhalten der Ausgänge wird ausgeführt
Rot blinkend Ein IP-Adresskonflikt bei statischer Konfiguration über Drehkodierschalter
liegt vor (IP-Adresse doppelt vergeben)
Aus Gerät ist nicht betriebsbereit
Gelb ein Die Parametrierung der I/O-Module ist fehlgeschlagen
Rot ein Die aktuelle Konfiguration des Lokalbusses stimmt nicht mit der
gespeicherten überein
Aus Die aktuelle Konfiguration des Lokalbusses stimmt mit der gespeicherten
überein
Ein Plug-and-Play-Modus ist aktiviert
Aus Plug-and-Play-Modus ist deaktiviert
