Cameo ROOT PAR BATTERY Bedienungsanleitung
Verwandte Anleitungen für Cameo ROOT PAR BATTERY
Inhaltszusammenfassung für Cameo ROOT PAR BATTERY

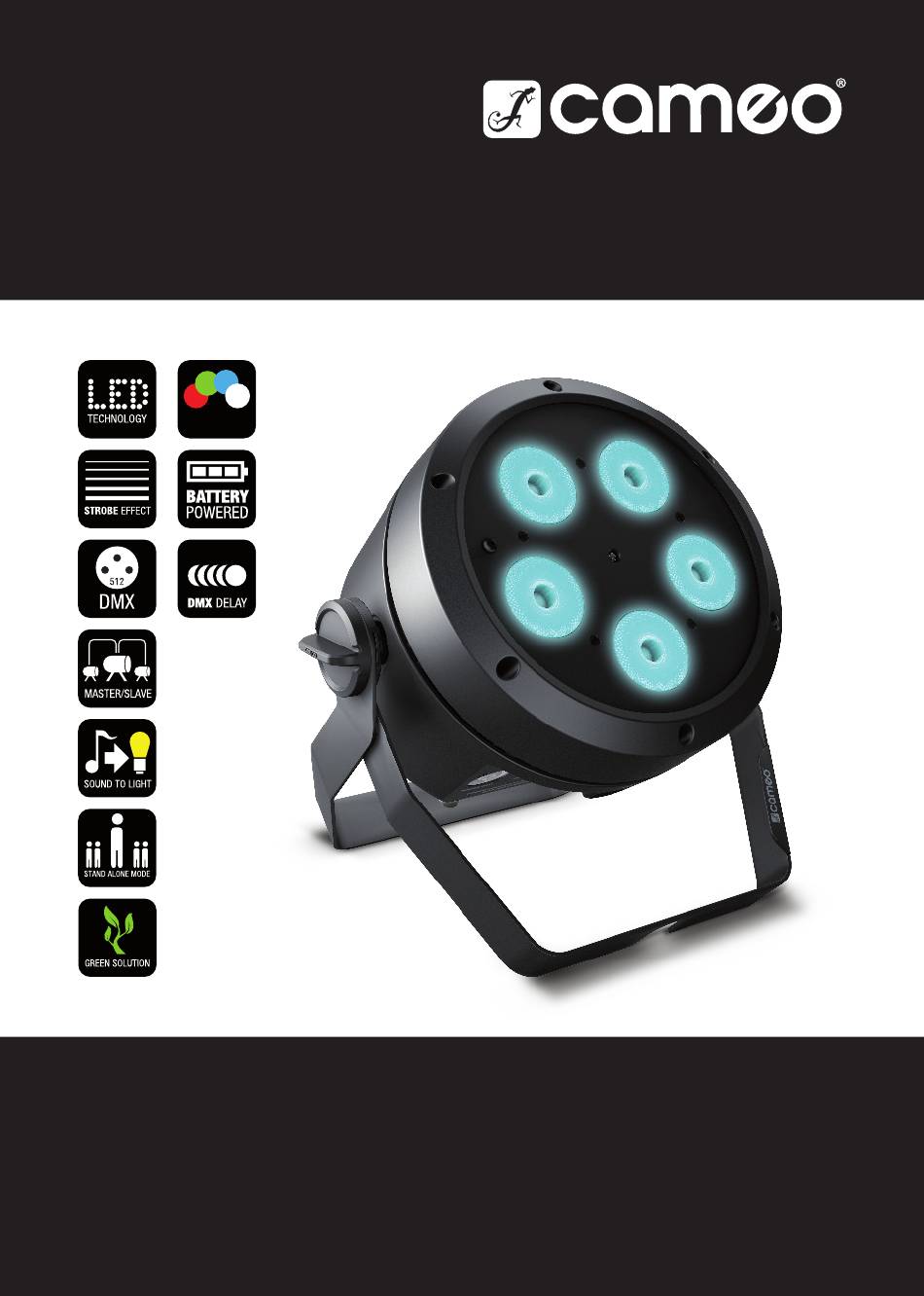

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBW FIRMWARE VERSION 1.1 AND LATER ROOT PAR BATTERY ® 5 × 4 W RGBW LED PAR SPOTLIGHT CLROOTPARBAT...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / TABLE DES MATIÈRES / CONTENIDO / SPIS TREŚCI / CONTENUTO ENGLISH ESPAÑOL INTENDED USE ................ USO PREVISTO ................ 85 SAFETY INSTRUCTIONS ............INSTRUCCIONES DE SEGURIDAD ..........85 INFORMATION FOR PORTABLE INDOOR DEVICES ..... INFORMACIÓN SOBRE DISPOSITIVOS PORTÁTILES INTRODUCTION ............... -
Seite 29: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfäl- tig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 30 Dieses Symbol weist auf elektrische Gefährdung hin. Dieses Symbol weist auf allgemeine Gefährdung hin. Dieses Symbol kennzeichnet Gefährdung durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefährdung durch intensive Lichtquellen. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. GEFAHR: 1. Öffnen Sie das Gerät nicht und verändern Sie es nicht. 2.
- Seite 31 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Span- nungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel. 3.
- Seite 32 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bau- teilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreck- reaktionen führen. 3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist.
-
Seite 33: Hinweise Für Ortsveränderliche Indoor-Geräte
HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE 1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert. 2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen. AKKUSICHERHEIT • Halten Sie den Scheinwerfer mit Akku fern von übermäßiger Hitze und direkter Sonnen einstrahlung. -
Seite 34: Einführung
• Die Umgebungstemperatur darf in Betrieb 0°C nicht unter- und +40°C nicht über- schreiten. • Die Lagertemperatur darf 0°C nicht unter- und +35°C nicht überschreiten. • Laden Sie den Akku nach Entladung sofort wieder vollständig auf. Nicht vollständig geladene Akkus verlieren an Kapazität und Lebensdauer. •... -
Seite 35: Anschlüsse, Bedien- Und Anzeigeelemente
Blaue Power Twist Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Ein geeig- netes Netzkabel mit Power Twist Gerätestecker befindet sich im Lieferumfang. POWER OUT Weiße Power Twist Netzausgangsbuchse für die Spannungsversorgung weiterer Cameo Schein- werfer (max. 8A). DMX IN... - Seite 36 DMX OUT Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. iDMX Anschluss für den optional erhältlichen iDMX-Stick zur W-DMX™ Anbindung. FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Siche- rung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
- Seite 37 OLED-DISPLAY Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige), die Menüpunkte im Auswahl-Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten an. Erfolgt innerhalb von circa zwei Minuten keine Eingabe, wechselt die Anzeige im Display automatisch zur Hauptanzeige. Hinweis zur Hauptanzeige in den Betriebsarten mit externer Steuerung: Sobald das Steuer-Signal unterbrochen wird, beginnen die Zeichen im Display zu blinken, liegt das Steuer-Signal wieder an, stoppt das Blinken.
-
Seite 38: Bedienung
BEDIENUNG ANMERKUNGEN • Nach dem Einschalten des Scheinwerfers werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Softwareversion im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war. -
Seite 39: Dmx-Startadresse Einstellen
wird auch die Slave-Gruppe und die in der Master-Einheit in den Stand-Alone-Betriebsarten Auto und Loop eingestellte Delay-Zeit angezeigt. Im Display rechts oben wird der Akkuladestatus in fünf Segmenten angezeigt. Wird der Scheinwerfer per Netzspannung betrieben, wird gleichzeitig der interne Akku geladen und ein Blitzsymbol erscheint neben dem Batteriesymbol. DMX-STARTADRESSE EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Hauptmenü. -
Seite 40: Setup-Beispiel
Manuelles Einstellen des DMX-Delays bei DMX-Betriebsarten ohne DMX-Delay-Kanal (2CH, 4CH1, 4CH2, 5CH, 6CH, 9CH): Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster und wählen Sie nun den Menüpunkt DMX Delay aus und bestätigen mit ENTER. - Seite 41 Die Delay-Zeit (Verzögerungszeit des DMX-Signals) wird mit Hilfe eines DMX-Controllers im separaten DMX-Delay-Kanal der entsprechenden DMX-Betriebsart eingestellt (0.0s bis 2.0s in 0.1s Schritten). Setup-Beispiel: STAND-ALONE-BETRIEBSART AUTO / SOUND Die 6 verfügbaren Auto-Programme bestehen jeweils aus fest programmierten Farbwechselse- quenzen, Helligkeit, Laufgeschwindigkeit, Musiksteuerung mit Mikrofonempfindlichkeit und Delay (Signalverzögerung) sind für jedes Programm separat einstellbar.
- Seite 42 STAND-ALONE-BETRIEBSART AUTO / SOUND (PROGRAM 1 - PROGRAM 6) Dimmer Einstellen der Helligkeit 0 - 100 Speed Einstellen der Laufgeschwindigkeit 0 - 100 Sound Musiksteuerung aktivieren / deaktivieren Musiksteuerung deaktiviert Musiksteuerung aktiviert Sens Mikrofonempfindlichkeit einstellen 0 - 100 Delay Verzögerungszeit für Slave-Gruppen 0.0s - 2.0s STAND-ALONE-BETRIEBSART STATIC Der Stand-Alone Betriebsart Static ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dim-...
- Seite 43 --------Menu------- ----Stand Alone---- ----Color Preset---- DMX Address Auto Cyan 0 - 100 White 0 - 100 DMX Mode Static 0 - 100 Blue 0 - 100 Cold White 0 - 100 DMX Delay Color Preset Amber 0 - 100 Lavender 0 - 100 Jump 0 - 100...
-
Seite 44: Slave-Betrieb
Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle, Auswahl mit und , bestätigen mit ENTER, Wert bzw. Status ändern mit und , bestätigen mit ENTER). Die Einstellungen werden für jeden Loop separat vorgenommen und bleiben auch nach einem Neustart des Geräts erhalten. -
Seite 45: Systemeinstellungen (Settings)
eingestellt, der Verzögerungsfaktor im Slave-Menü des entsprechenden Scheinwerfers. Somit kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Softwarestands ein Lauflichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung erreicht werden könnte. --------Menu------- ----Slave Group---- DMX Address... - Seite 46 Settings Disp Rev = Display-Anzeige Keine Drehung der Display-Anzeige drehen Drehung der Display-Anzeige um 180° (z.B. Kopfübermontage) Disp Back = Display-Beleuch- Deaktivierung nach ca. 30 Sekunden tung Inaktivität Permanent an Sig Fail Betriebszustand Hold letzter Befehl wird gehalten bei DMX- Signal- Black aktiviert Blackout Unterbrechung...
- Seite 47 Reset = Zurücksetzen der Factory Zurücksetzen auf Werkseinstellungen: Einstellungen Reset durchführen mit ENTER, abbrechen mit MENU Preset A Zurücksetzen auf Preset A: Reset durchführen mit ENTER, abbrechen mit MENU Preset B Zurücksetzen auf Preset B: Reset durchführen mit ENTER, abbrechen mit MENU Preset C Zurücksetzen auf Preset C: Reset...
-
Seite 48: Ir Fernbedienung (Optional)
IR FERNBEDIENUNG (optional) Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Scheinwerfers verbauten Infrarot-Sensor. Die maximale Reichweite beträgt circa 8 Meter. In der DMX- und der Slave-Betriebsart ist der Sensor des Scheinwerfers deaktiviert. Die Infrarot-Fern- bedienung kontrolliert direkt die internen Stand-Alone-Be- triebsarten Auto / Sound, Static und Color Preset. -
Seite 49: Aufstellung Und Montage
Fa (Farbüberblenden) Farben werden ineinander übergeblendet (Color Fading). Die Geschwindigkeit, mit der die Farben wechseln, kann mit Hilfe der SP-Taste (Speed) eingestellt werden. Au (Automatik-Modus) Wählen Sie das gewünschte Farbwechselprogramm Auto 1 - 6 durch wiederholtes Drücken auf die Taste Au aus. Su (musikgesteuerte Farbwechselprogramme) Wählen Sie eines der 6 musikgesteuerten Programme Sound 1 - 6 durch wiederholtes Drücken auf die Taste Su aus. - Seite 50 Um bei der Verwendung als Uplight eine dezentere Optik zu erzielen, kann der Montage-Doppel- bügel demontiert werden, indem Sie die beiden Griffschrauben (B) lösen.
-
Seite 51: Pflege, Wartung Und Reparatur
PFLEGE, WARTUNG UND REPARATUR Um die einwandfreie Funktion des Gerätes auf Dauer zu gewährleisten, muss es regelmäßig, mindestens alle 3000 Betriebsstunden oder spätestens nach Ablauf eines Jahres gepflegt und gewartet werden. PFLEGE (vom Anwender durchführbar) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. -
Seite 52: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. - Seite 53 DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt.
-
Seite 54: Technische Daten
TECHNISCHE DATEN ARTIKELNUMMER: CLROOTPARBAT Produktart: LED Akku-Scheinwerfer Typ: PAR-Scheinwerfer Farbspektrum: RGBW LED Anzahl: LED Typ: LED PWM Frequenz: 650 Hz, 1530 Hz, 2150 Hz, 4000 Hz (einstellbar) Abstrahlwinkel 33° (20°) (Halbstreuwinkel): DMX-Eingang: 3-Pol männlich DMX-Ausgang: 3-Pol weiblich DMX Modi: Ohne DMX-Delay-Kanal: 2-Kanal, 4-Kanal 1, 4-Kanal 2, 5-Kanal, 6-Kanal, 9-Kanal Mit DMX-Delay-Kanal: 3-Kanal, 5-Kanal 1, 5-Kanal 2, 6-Kanal, 7-Kanal, 10-Kanal... - Seite 55 ARTIKELNUMMER: CLROOTPARBAT Relative < 75%, nicht kondensierend Luftfeuchtigkeit: Schutzart: IP20 Gehäusefarbe: schwarz Gehäusematerial: ABS Kunststoff Gehäusekühlung: Konvektionskühlung Abmessungen 195 x 156 x 195 mm (B x H x T, ohne Montagebügel): Gewicht 2,5 kg (inkl. Montagebügel): Weitere Eigenschaften: Netzkabel im Lieferumfang und IR Fernbedienung als optionales Zubehör (CLPFLAT1REMOTE).
-
Seite 56: Entsorgung
ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoff- verordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altge- räte in der jeweils geltenden aktuellen Fassung. - Seite 176 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com...
