Cubemass DCI
4

Hardwareeinstellungen

Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen.
Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz etc.) werden in der
zugehörigen Betriebsanleitung auf CD-ROM beschrieben.
!
Hinweis!
Bei Messgeräten mit der Kommunikationsart HART sind für die Inbetriebnahme keine
Hardwareeinstellung notwendig.
4.1 Geräteadresse
Muss eingestellt werden bei Messgeräten mit der Kommunikationsart:
• MODBUS RS485
Die Geräteadresse kann eingestellt werden über:
• Miniaturschalter → siehe nachfolgende Beschreibung
• Vor-Ort-Bedienung → ä 20, Kapitel Softwareeinstellungen

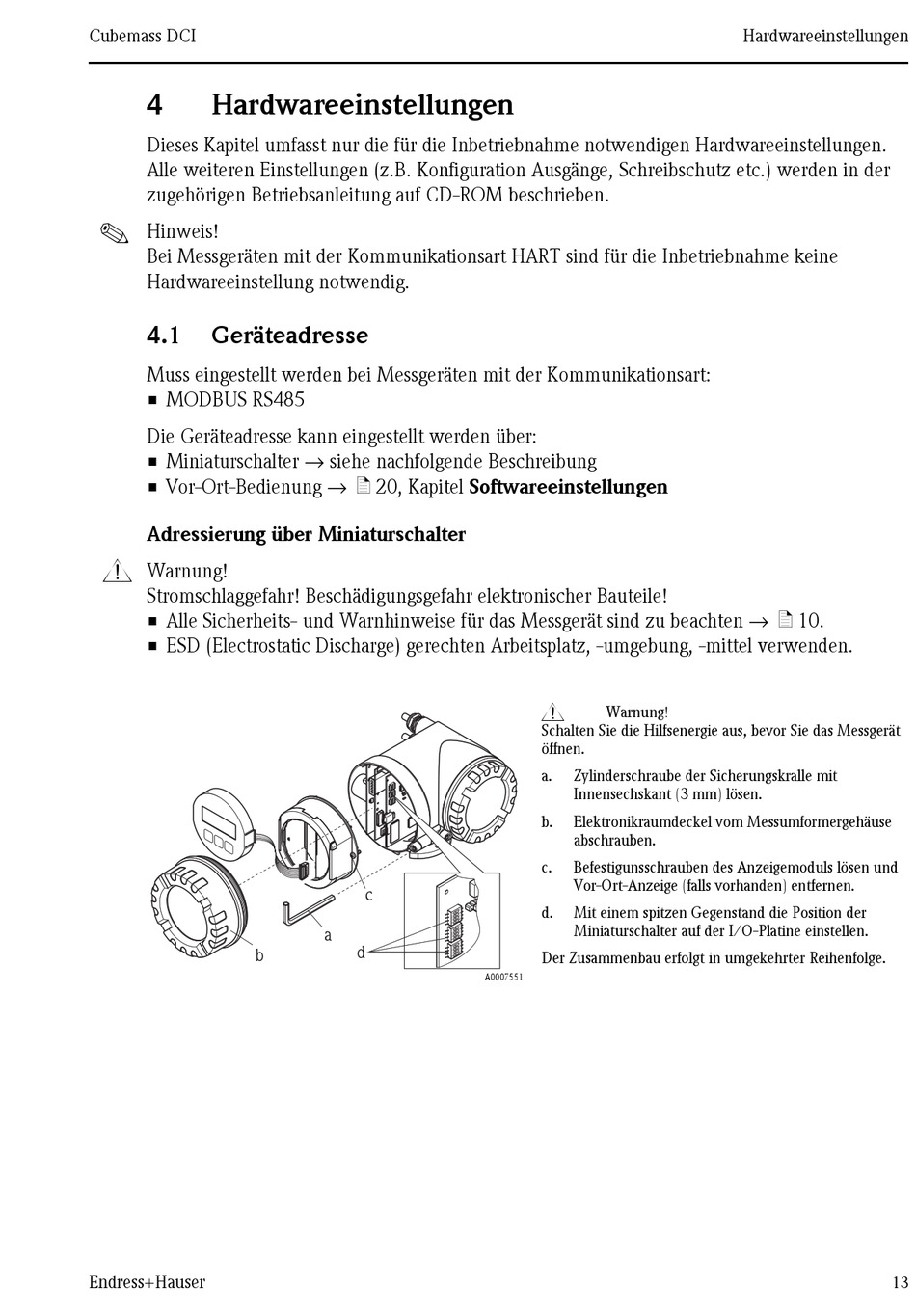

Adressierung über Miniaturschalter
#
Warnung!
Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!
• Alle Sicherheits- und Warnhinweise für das Messgerät sind zu beachten → ä 10.
• ESD (Electrostatic Discharge) gerechten Arbeitsplatz, -umgebung, -mittel verwenden.
b
Endress+Hauser
1
2
3
4
1
2
3
4
1
2
3
4
c
1
2
3
4
a
1
2
3
4
d 1
2
3
4
A0007551
#
Warnung!
Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät
öffnen.
a. Zylinderschraube der Sicherungskralle mit
Innensechskant (3 mm) lösen.
b. Elektronikraumdeckel vom Messumformergehäuse
abschrauben.
c. Befestigunsschrauben des Anzeigemoduls lösen und
Vor-Ort-Anzeige (falls vorhanden) entfernen.
d. Mit einem spitzen Gegenstand die Position der
Miniaturschalter auf der I/O-Platine einstellen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
