Verdrahtung

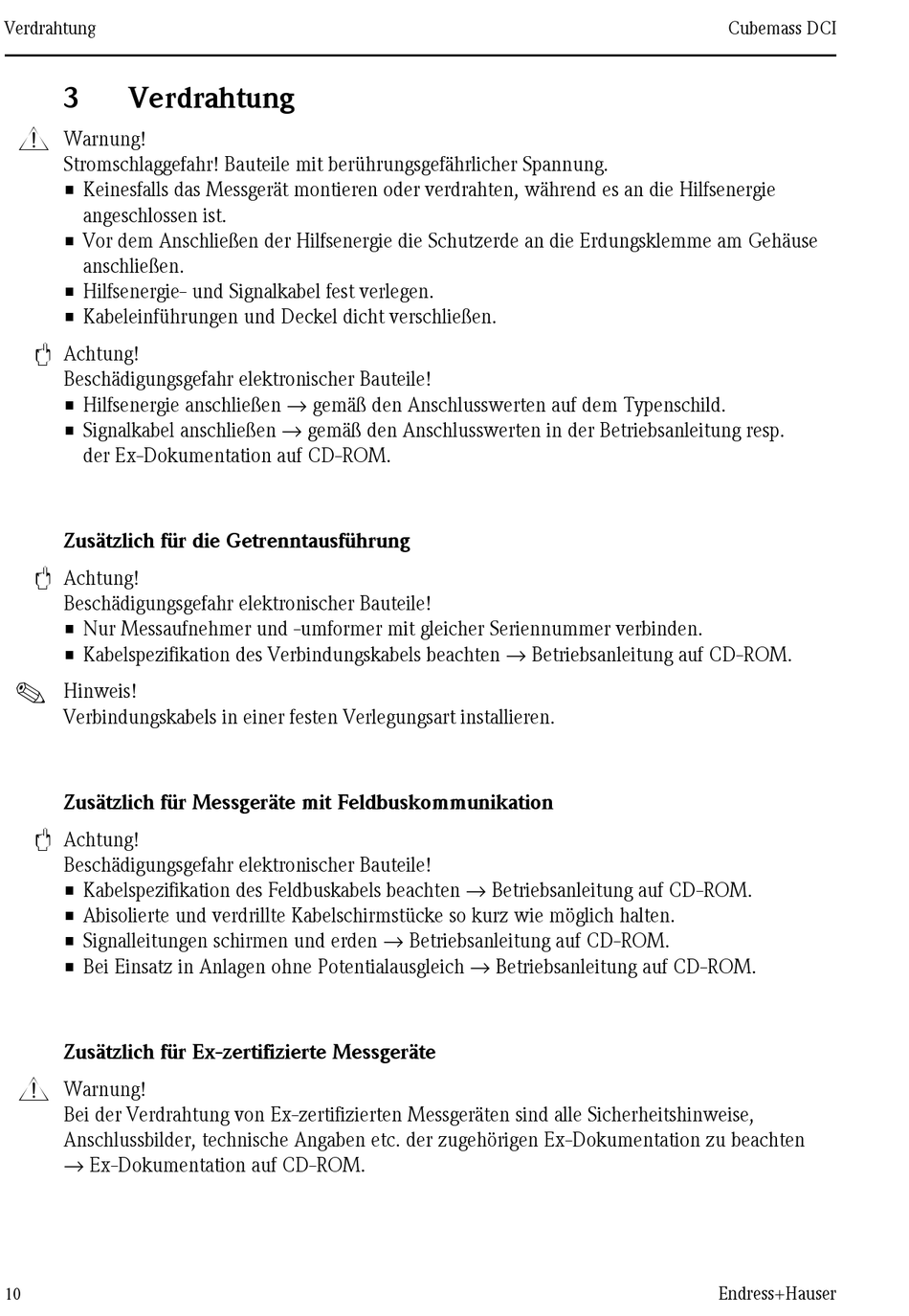

3 Verdrahtung
#
Warnung!
Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung.
• Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie
angeschlossen ist.
• Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme am Gehäuse
anschließen.
• Hilfsenergie- und Signalkabel fest verlegen.
• Kabeleinführungen und Deckel dicht verschließen.
"
Achtung!
Beschädigungsgefahr elektronischer Bauteile!
• Hilfsenergie anschließen → gemäß den Anschlusswerten auf dem Typenschild.
• Signalkabel anschließen → gemäß den Anschlusswerten in der Betriebsanleitung resp.
der Ex-Dokumentation auf CD-ROM.
Zusätzlich für die Getrenntausführung
"
Achtung!
Beschädigungsgefahr elektronischer Bauteile!
• Nur Messaufnehmer und -umformer mit gleicher Seriennummer verbinden.
• Kabelspezifikation des Verbindungskabels beachten → Betriebsanleitung auf CD-ROM.
!
Hinweis!
Verbindungskabels in einer festen Verlegungsart installieren.
Zusätzlich für Messgeräte mit Feldbuskommunikation
"
Achtung!
Beschädigungsgefahr elektronischer Bauteile!
• Kabelspezifikation des Feldbuskabels beachten → Betriebsanleitung auf CD-ROM.
• Abisolierte und verdrillte Kabelschirmstücke so kurz wie möglich halten.
• Signalleitungen schirmen und erden → Betriebsanleitung auf CD-ROM.
• Bei Einsatz in Anlagen ohne Potentialausgleich → Betriebsanleitung auf CD-ROM.
Zusätzlich für Ex-zertifizierte Messgeräte
#
Warnung!
Bei der Verdrahtung von Ex-zertifizierten Messgeräten sind alle Sicherheitshinweise,
Anschlussbilder, technische Angaben etc. der zugehörigen Ex-Dokumentation zu beachten
→ Ex-Dokumentation auf CD-ROM.
