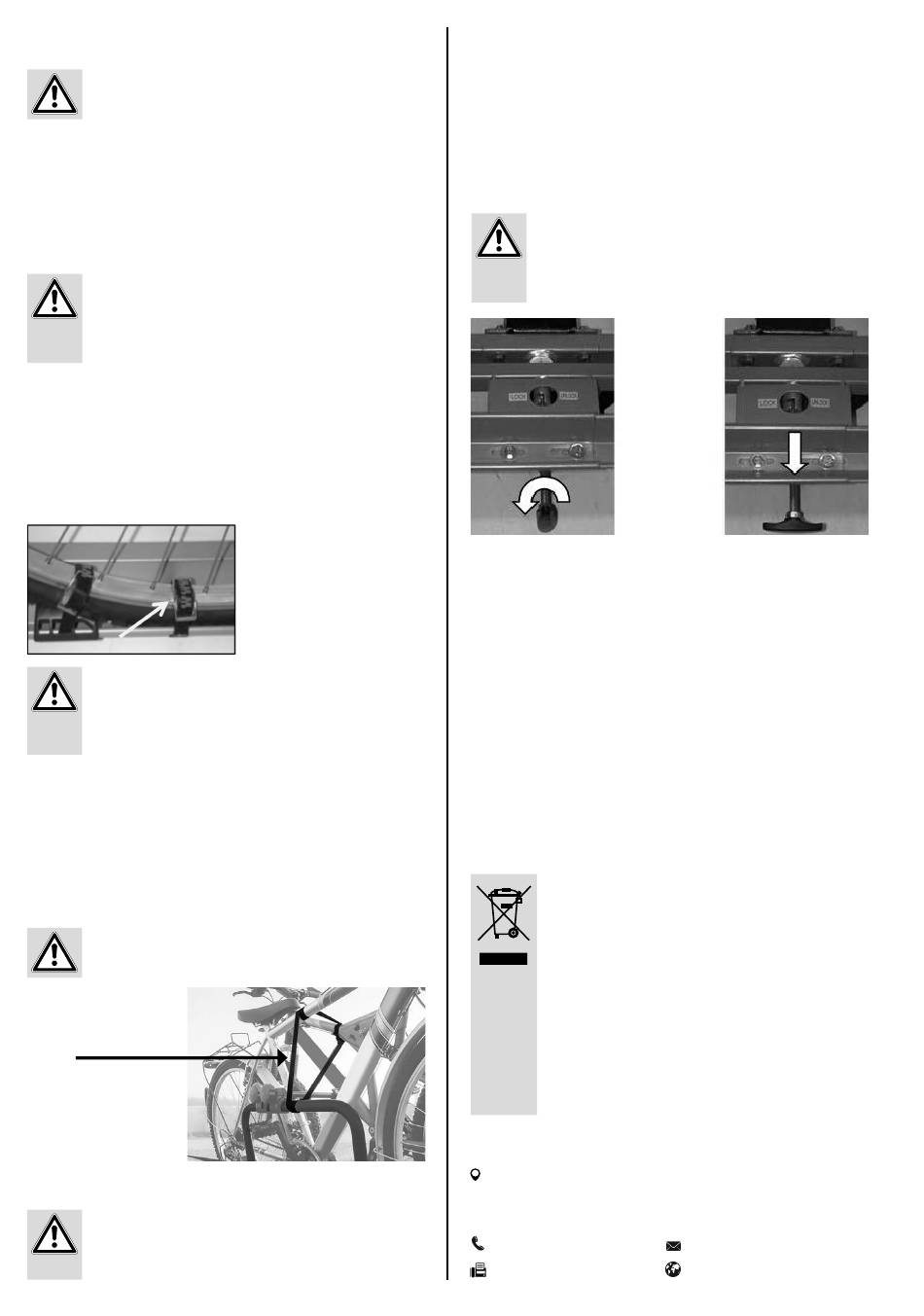

5.2 MONTAGE DES FAHRRADTRÄGERS AUF DIE
ANHÄNGERKUPPLUNG
Achten Sie auf eine unbeschädigte, saubere und
fettfreie Anhängerkupplung.
Der Fahrradträger wird von oben waagerecht auf die Anhängerkupplung
gesetzt. Schrauben Sie den Fahrradträger mit der Schraube M16 leicht
fest und richten Sie ihn parallel zum Fahrzeugheck aus. Ziehen Sie nun
die Schraube so fest an, bis der Träger sicher befestigt ist, und sich auf der
Anhängerkupplung nicht mehr bewegen lässt. Druckspuren auf dem
Kugelkopf sind normal und kein Mangel und beeinträchtigen die Funktion
der Kupplung nicht.
Überprüfen Sie regelmäßig den festen Sitz des
Trägers auf der Anhängerkupplung, sowie die Befesti-
gung der Fahrräder am Träger. Überprüfen Sie ebenso
regelmäßig die Funktion der Lichtanlage Ihres Fahrrad-
trägers.
5.3 MONTAGE DER FAHRRÄDER AUF DEM HECKTRÄGER
Das erste Fahrrad wird in die erste Radschiene (dem Fahrzeug am
nächsten) gestellt und mit dem kurzen Rahmenhalter am U-Bügel befestigt.
Dazu wird die mit dem Spanngurt versehene Seite des Rahmenhalters am
Fahrradrahmen befestigt. Die Laufräder befestigen Sie, indem Sie die
Radstopper zum Rad schieben, die Spanngurte um die Felge Ihres
Fahrrades legen und die Gurte festziehen.
ACHTUNG
Das Vorderrad muss gegen Verdrehen zusätzlich mit
einem kleinen Spanngurt gesichert werden. Dazu
wird das Vorderrad nochmals an anderer Stelle mit der
Schiene fest verbunden.
Das zweite Fahrrad wird üblicherweise entgegengesetzt zum ersten in
die zweite Schiene gestellt und am U-Bügel mit dem langen Rahmenhal-
ter befestigt. Die Laufräder befestigen Sie ebenso, wie beim ersten Rad
beschrieben. Eventuell ist es erforderlich die Fahrräder individuell auf dem
Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt werden
können. Sichern Sie nun die Fahrräder mit dem langen
Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen
und um den U-Bügel herum und ziehen den Sicherheitsgurt fest an.
Ohne diesen Sicherheitsgurt darf der Fahrradträger
nicht benutzt werden.
Sicherheitsgurt
5.4 ABKLAPPEN DES FAHRRADTRÄGERS
Wenn Sie den Abklappmechanismus betätigen wollen,
halten Sie unbedingt mit einer Hand den U-Bügel fest, damit der
Träger nicht schlagartig abklappen kann.
(Verletzungsgefahr)
6
Der Abklappmechanismus wir durch einen Sicherungsbolzen auf der
linken Innenseite des Trägerrahmens und einen Bedienhebel in der Mitte des
Rahmens arretiert. Zuerst ziehen Sie den Sicherungsbolzen auf der lin-
ken Seite bis zum Anschlag heraus und verdrehen ihn ein wenig, damit er
nicht wieder einrastet. Jetzt drehen Sie den Griff des Bedienhebels bis zum
Anschlag nach rechts und ziehen den Hebel zu sich nach hinten. Der
Träger kann nun vorsichtig abgeklappt werden. Durch Anheben des
Trägertisches und Verriegeln des Bedienhebels kommt dieser wieder in die
Transportposition.
Der Sicherungsbolzen auf der linken Seite muss unbedingt
wieder sicher eingerastet werden, um einen sicheren Halt zu
gewährleisten.
ACHTUNG: Durch die Öff nung am Trägertisch können Sie
sehen, ob der Trägertisch korrekt verriegelt ist.
Gesichert

6. WARTUNG UND PFLEGE

• Den Fahrradträger nach Verwendung sauber und trocken lagern.
Eventuell Schlamm und anderen Schmutz mit Wasser abwaschen.
• Halten Sie die Anhängerkupplung sauber und fettfrei.
• Halten Sie die Trägerkupplung sauber und fettfrei.
• Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen.
Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur
Originalersatzteile verwendet werden.
• Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und
wenn notwendig nachziehen.
• Lackschichtbeschädigungen sofort mit Farbe behandeln.
• Drehbare und bewegliche Teile regelmäßig schmieren.

7. HINWEISE ZUM UMWELTSCHUTZ

Durch seine Beleuchtungsanlage ist der Fahrradträger ein
Elektrogerät.
Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und
Elektronik-Altgeräte müssen getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden.
Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte in-
formieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.
Die Materialien sind recycelbar. Durch Recycling, stoffl iche
Verwertung oder andere Formen der Wiederverwendung
von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt!
Entsorgen Sie den Fahrradträger entsprechend den in Ihrem
Land gültigen Gesetzen und Bestimmungen.
