Art.-Nr. 11559

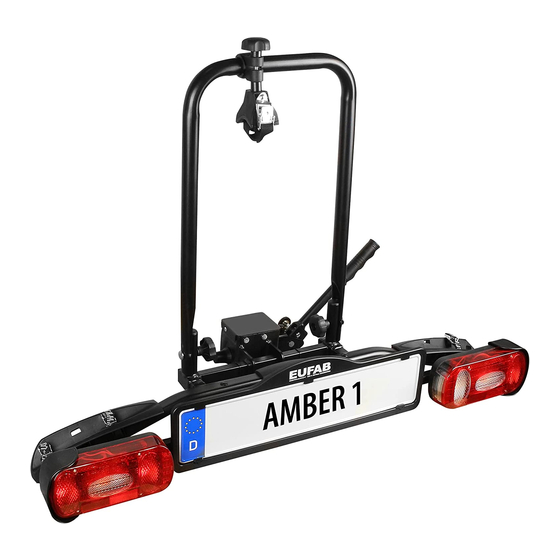

Fahrradträger AMBER I für Anhängerkupplung
Inhalt
1.
Bestimmungsgemäßer Gebrauch
2.
Lieferumfang
3.
Spezi kationen
4.
Kupplungsvoraussetzungen
5.
Sicherheitshinweise
6.
Bedienungsanleitung
6.1
Montage des Fahrradträgers
6.1.1
Montage der Radschienen
6.1.2
Montage des Leuchtenträgers
6.1.3
Montage des U-Bügels
6.1.4
Montage des Rahmenhalters
6.1.5
Montage des Kennzeichenhalters
6.1.6
Verlegen der Elektrokabel
6.1.7
Montage der kurzen Spanngurte
6.1.8
Anbringen der Plastikabdeckung
6.2
Montage des Fahrradträgers auf der Anhängerkupplung
6.3
Montage des Fahrrades auf dem Fahrradträger
7.
Wartung und P ege
8.
Hinweise zum Umweltschutz
9.
Kontaktinformationen
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der
Weitergabe des Produkts geben Sie auch diese Anleitung weiter.
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
1.
Bestimmungsgemäßer Gebrauch
Dieser Fahrradträger wird an der Anhängerkupplung von Personenwagen befestigt und ist zum Transport von einem Fahrrad vorgesehen.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwis-
sen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der
Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL
GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.
2.
Lieferumfang
1 x
Grundrahmen
2 x
Radschienenhälfte
1 x
Leuchtenträgersatz
1 x
U-Bügel
1 x
Rahmenhalter, kurz
1 x
Plastikabdeckung
DE GB FR IT
4 x
Schlossschraube M6 x 50
4 x
Scheibe 17,8 x 6,5 x 1,1
4 x
Mutter M6
1 x
Kreuzschlitzschraube M5 x 12 [mm]
1 x
Scheibe 9,8 x 5,4 x 0,9
2 x
Kreuzschlitzschraube M5 x 35 [mm]
[mm]
[mm]
[mm]
1
1
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
7
7
1
