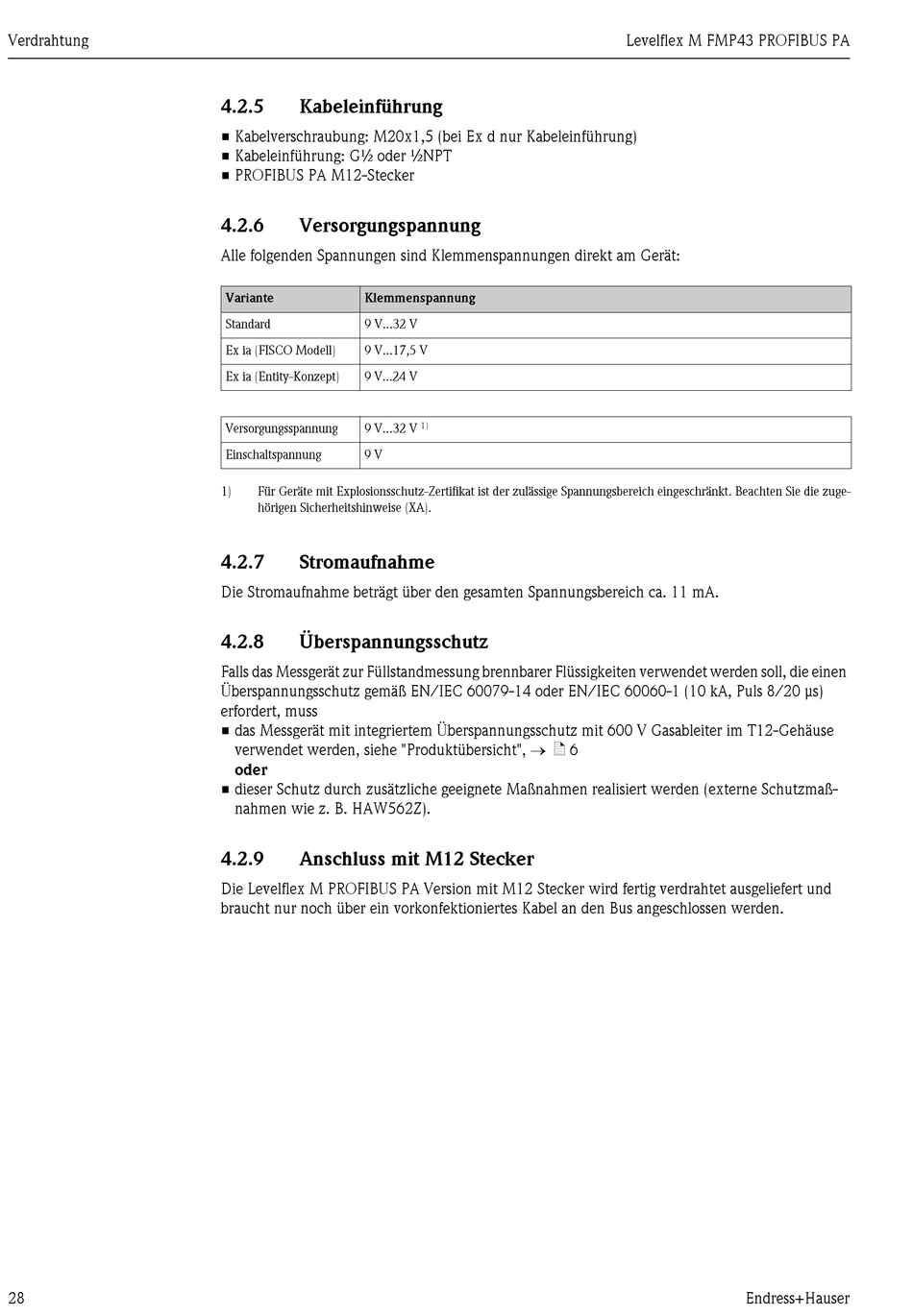

Verdrahtung
28
4.2.5
Kabeleinführung
• Kabelverschraubung: M20x1,5 (bei Ex d nur Kabeleinführung)
• Kabeleinführung: G½ oder ½NPT
• PROFIBUS PA M12-Stecker
4.2.6
Versorgungspannung
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Variante
Klemmenspannung
Standard
9 V...32 V
Ex ia (FISCO Modell)
9 V...17,5 V
Ex ia (Entity-Konzept)
9 V...24 V
Versorgungsspannung
9 V...32 V
Einschaltspannung
9 V
1)
Für Geräte mit Explosionsschutz-Zertifikat ist der zulässige Spannungsbereich eingeschränkt. Beachten Sie die zuge-
hörigen Sicherheitshinweise (XA).
4.2.7
Stromaufnahme
Die Stromaufnahme beträgt über den gesamten Spannungsbereich ca. 11 mA.
4.2.8
Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen
Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20 μs)
erfordert, muss
• das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse
verwendet werden, siehe "Produktübersicht", → ä 6
oder
• dieser Schutz durch zusätzliche geeignete Maßnahmen realisiert werden (externe Schutzmaß-
nahmen wie z. B. HAW562Z).
4.2.9
Anschluss mit M12 Stecker
Die Levelflex M PROFIBUS PA Version mit M12 Stecker wird fertig verdrahtet ausgeliefert und
braucht nur noch über ein vorkonfektioniertes Kabel an den Bus angeschlossen werden.
1)
Levelflex M FMP43 PROFIBUS PA
Endress+Hauser
