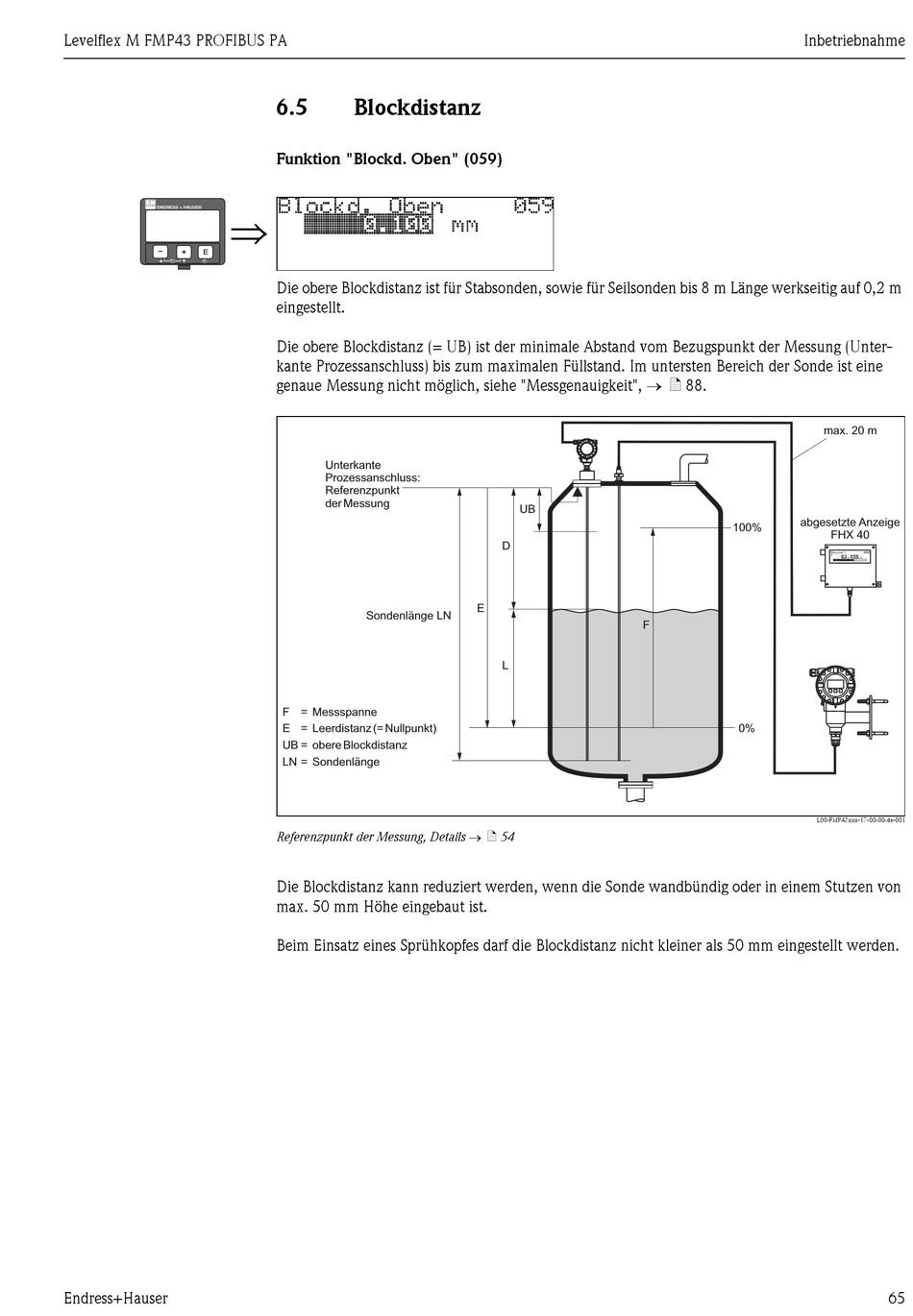

6.5
Blockdistanz
Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m
eingestellt.
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unter-
kante Prozessanschluss) bis zum maximalen Füllstand. Im untersten Bereich der Sonde ist eine
genaue Messung nicht möglich, siehe "Messgenauigkeit", → ä 88.
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Referenzpunkt der Messung, Details → ä 54
Die Blockdistanz kann reduziert werden, wenn die Sonde wandbündig oder in einem Stutzen von
max. 50 mm Höhe eingebaut ist.
Beim Einsatz eines Sprühkopfes darf die Blockdistanz nicht kleiner als 50 mm eingestellt werden.
UB
D
E
F
L
Inbetriebnahme
max. 20 m
abgesetzte Anzeige
100%
FHX 40
0%
L00-FMP43xxx-17-00-00-de-001
65
