Levelflex M FMP43 PROFIBUS PA
Gehäuse F12
1
2
3
abgedichteter
Anschlußraum
Endress+Hauser

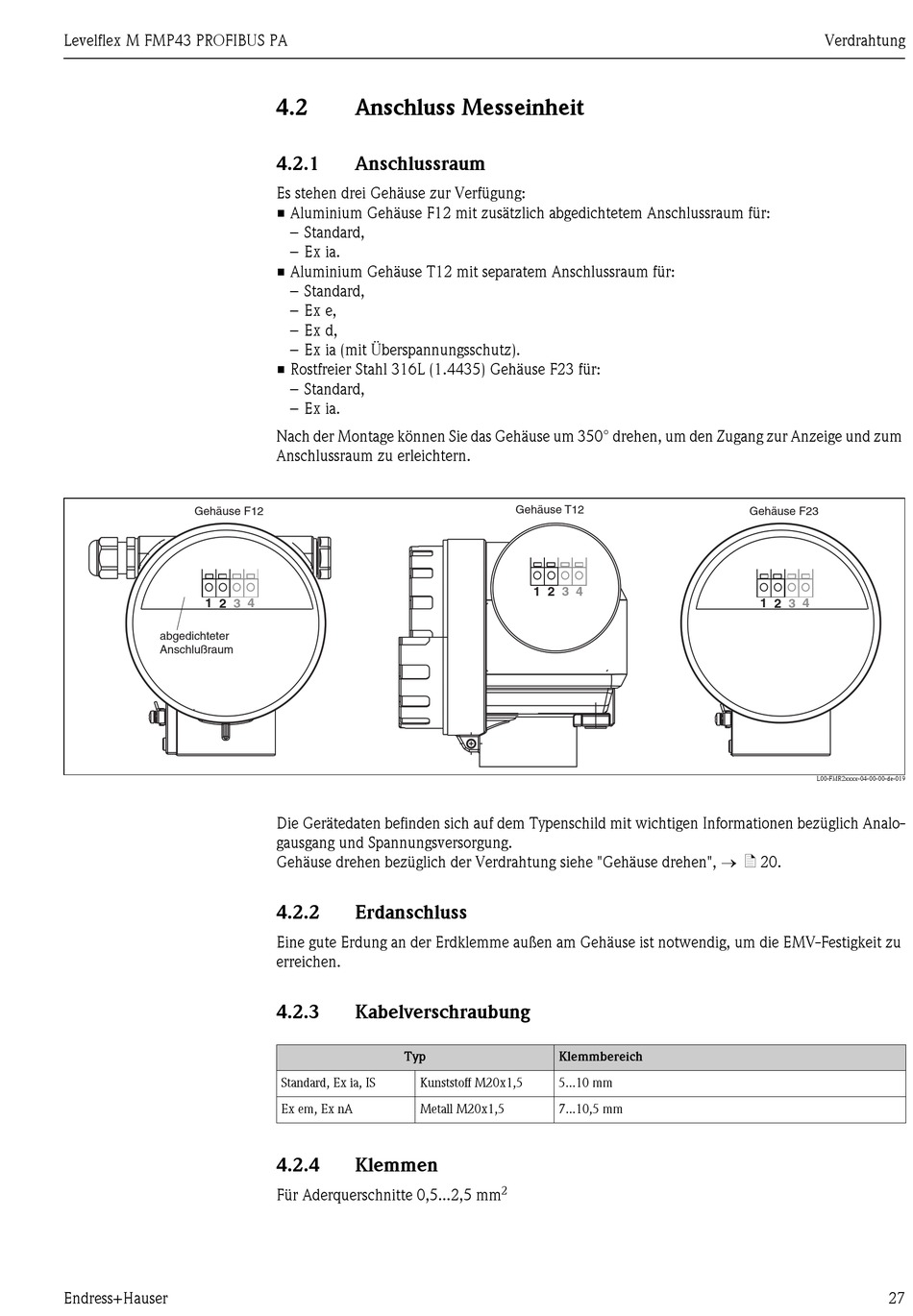

4.2
Anschluss Messeinheit
4.2.1
Anschlussraum
Es stehen drei Gehäuse zur Verfügung:
• Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für:
– Standard,
– Ex ia.
• Aluminium Gehäuse T12 mit separatem Anschlussraum für:
– Standard,
– Ex e,
– Ex d,
– Ex ia (mit Überspannungsschutz).
• Rostfreier Stahl 316L (1.4435) Gehäuse F23 für:
– Standard,
– Ex ia.
Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
4
Die Gerätedaten befinden sich auf dem Typenschild mit wichtigen Informationen bezüglich Analo-
gausgang und Spannungsversorgung.
Gehäuse drehen bezüglich der Verdrahtung siehe "Gehäuse drehen", → ä 20.
4.2.2
Erdanschluss
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu
erreichen.
4.2.3
Kabelverschraubung
Typ
Standard, Ex ia, IS
Ex em, Ex nA
4.2.4
Klemmen
Für Aderquerschnitte 0,5...2,5 mm
Gehäuse T12
1 2
3 4
Klemmbereich
Kunststoff M20x1,5
5...10 mm
Metall M20x1,5
7...10,5 mm
2
Verdrahtung
Gehäuse F23
1
2
3
4
L00-FMR2xxxx-04-00-00-de-019
27
