Technische Daten
Messgröße
Ausgangssignal
Ausfallsignal
Linearisierung
Referenzbedingungen
Messabweichung
Auflösung
Reaktionszeit
Einfluss der Umgebungstem-
peratur
88
10

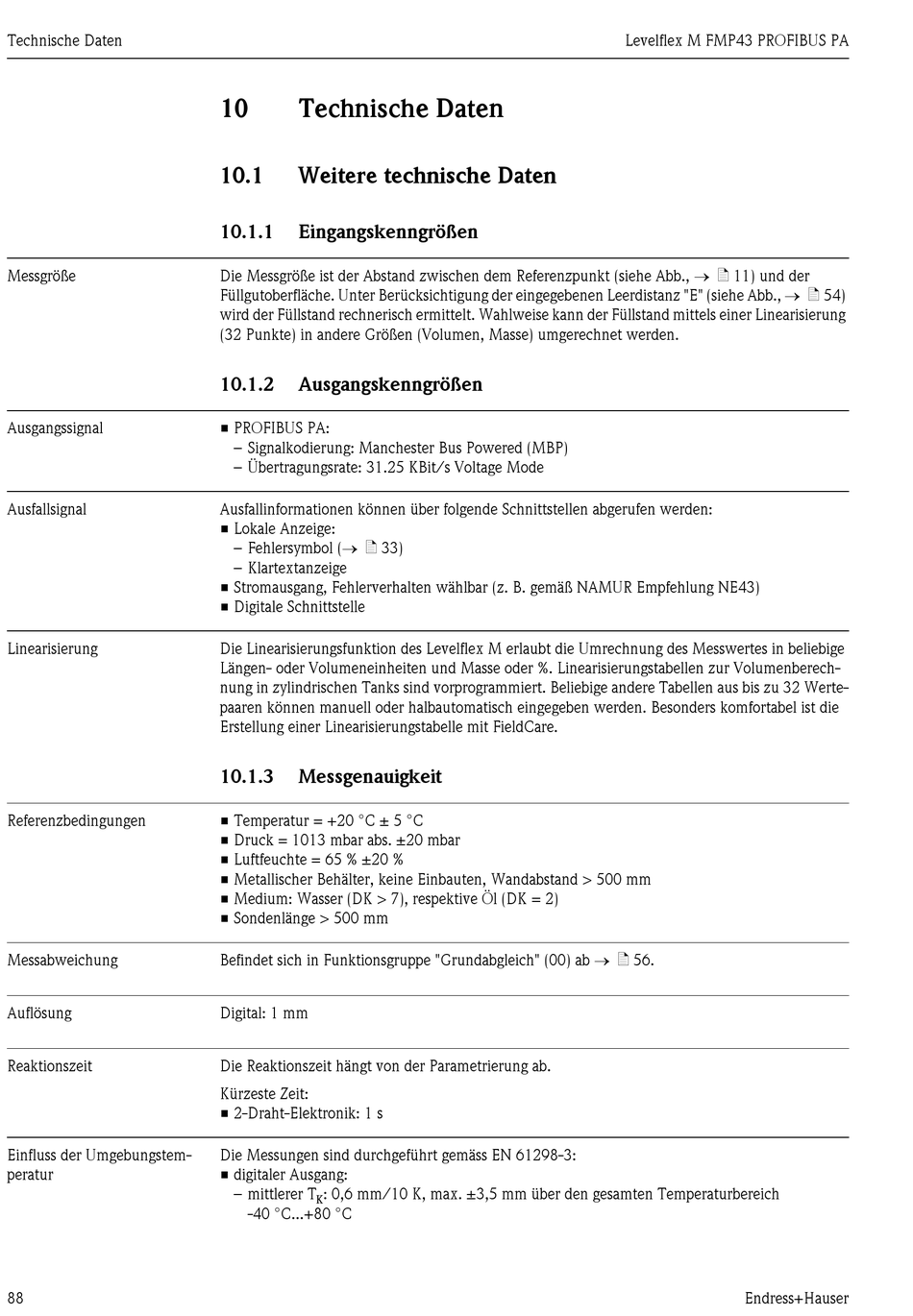

Technische Daten
10.1
Weitere technische Daten
10.1.1
Eingangskenngrößen
Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb., → ä 11) und der
Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" (siehe Abb., → ä 54)
wird der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung
(32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.
10.1.2
Ausgangskenngrößen
• PROFIBUS PA:
– Signalkodierung: Manchester Bus Powered (MBP)
– Übertragungsrate: 31.25 KBit/s Voltage Mode
Ausfallinformationen können über folgende Schnittstellen abgerufen werden:
• Lokale Anzeige:
– Fehlersymbol (→ ä 33)
– Klartextanzeige
• Stromausgang, Fehlerverhalten wählbar (z. B. gemäß NAMUR Empfehlung NE43)
• Digitale Schnittstelle
Die Linearisierungsfunktion des Levelflex M erlaubt die Umrechnung des Messwertes in beliebige
Längen- oder Volumeneinheiten und Masse oder %. Linearisierungstabellen zur Volumenberech-
nung in zylindrischen Tanks sind vorprogrammiert. Beliebige andere Tabellen aus bis zu 32 Werte-
paaren können manuell oder halbautomatisch eingegeben werden. Besonders komfortabel ist die
Erstellung einer Linearisierungstabelle mit FieldCare.
10.1.3
Messgenauigkeit
• Temperatur = +20 °C ± 5 °C
• Druck = 1013 mbar abs. ±20 mbar
• Luftfeuchte = 65 % ±20 %
• Metallischer Behälter, keine Einbauten, Wandabstand > 500 mm
• Medium: Wasser (DK > 7), respektive Öl (DK = 2)
• Sondenlänge > 500 mm
Befindet sich in Funktionsgruppe "Grundabgleich" (00) ab → ä 56.
Digital: 1 mm
Die Reaktionszeit hängt von der Parametrierung ab.
Kürzeste Zeit:
• 2-Draht-Elektronik: 1 s
Die Messungen sind durchgeführt gemäss EN 61298-3:
• digitaler Ausgang:
– mittlerer T
: 0,6 mm/10 K, max. ±3,5 mm über den gesamten Temperaturbereich
K
-40 °C...+80 °C
Levelflex M FMP43 PROFIBUS PA
Endress+Hauser
