Arbeitsweise und Systemaufbau
3
Arbeitsweise und Systemaufbau
3.1
Funktionsweise (Messprinzip)
Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF
= Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche
gemessen. Hochfrequenzimpulse werden auf eine Sonde eingekoppelt und entlang der Sonde
geführt. Die Impulse werden von der Produktoberfläche reflektiert, von der Auswerteelektronik
empfangen und in die Füllstandinformation umgesetzt. Diese Methode ist auch als TDR (Time
Domain Reflectometry) bekannt.

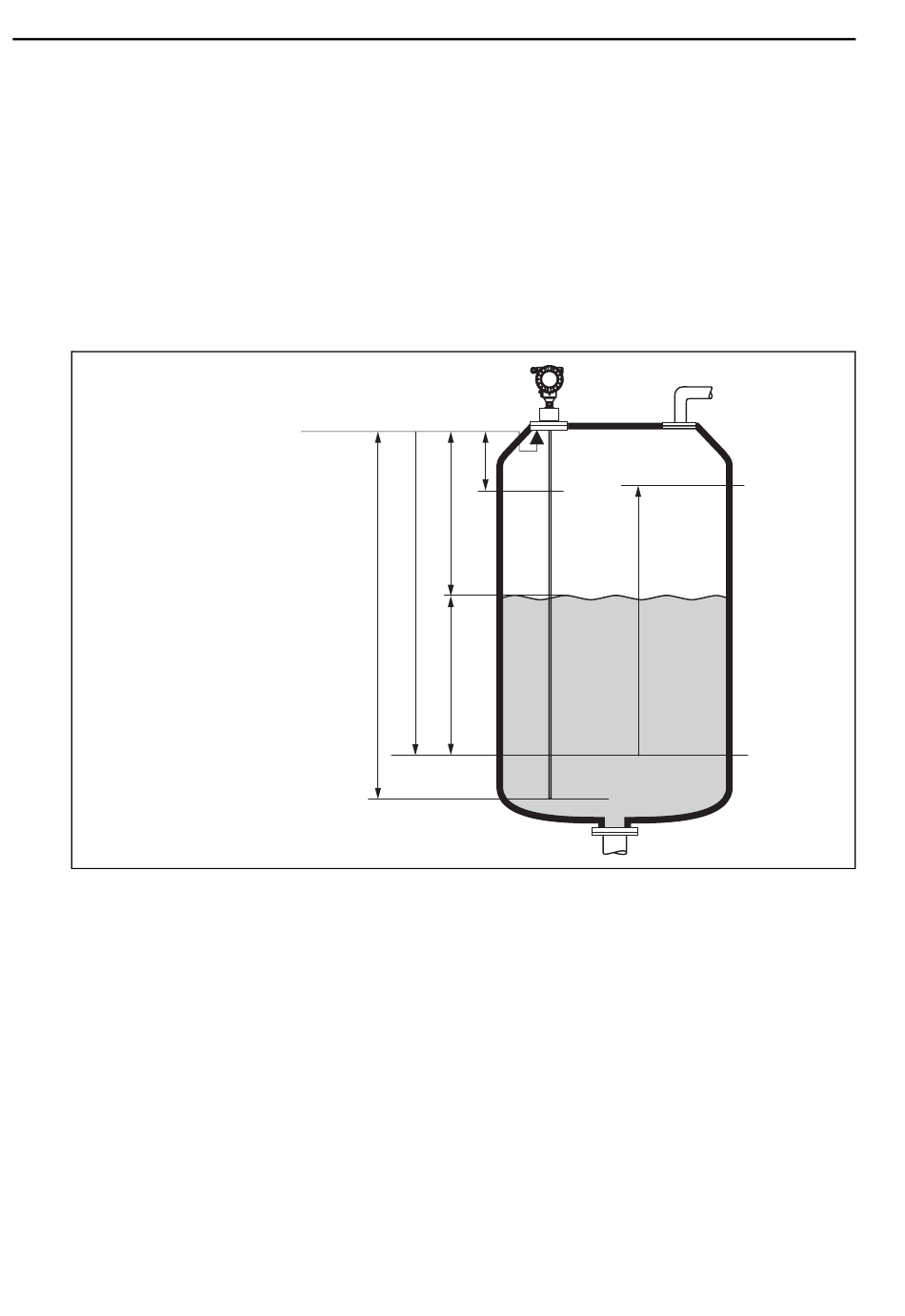

F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Abb. 1: Referenzpunkt der Messung
6
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
UB
D
E
L
Levelflex M FMP43
100%
F
0%
L00-FMP43xxx-17-00-00-de-001
