Vorbereitung der Referenzmessung

Kalibration:
• Bei der Kalibration mittels Kalibrations-Kit wird das geschlossene System, bestehend aus
Sonde und Behälter, durch ein anderes geschlossenes System ersetzt (dargestellt durch ein
koaxiales Kabel und einem Leitungsabschluss).
• Durch Verwendung verschiedener Kabellängen können 2 Distanzwerte eingestellt werden,
wodurch die gesamte Messkette auf Messabweichung, Nichtlinearität, Nichtwiederholbarkeit
und Hysterese überprüft werden kann.
4 Vorbereitung der Referenzmessung
4.1

Anschluss des Kalibrations-Kits

Für die Referenzmessung mittels des Kalibrations-Kits, wird die Sonde an der Trennstelle (s.
Abb.) aufgetrennt. Bitte verwenden Sie dafür einen Hakenschlüssel. Beim Lösen der Nutmutter
unbedingt am Prozessanschlussring mit Gabelschlüssel gegenhalten, da der Adapter sonst vom
Prozessanschluss gelöst wird. Anschließend wird der Referenz-Adapter aufgesteckt und mit der
Nutmutter handfest verschraubt.

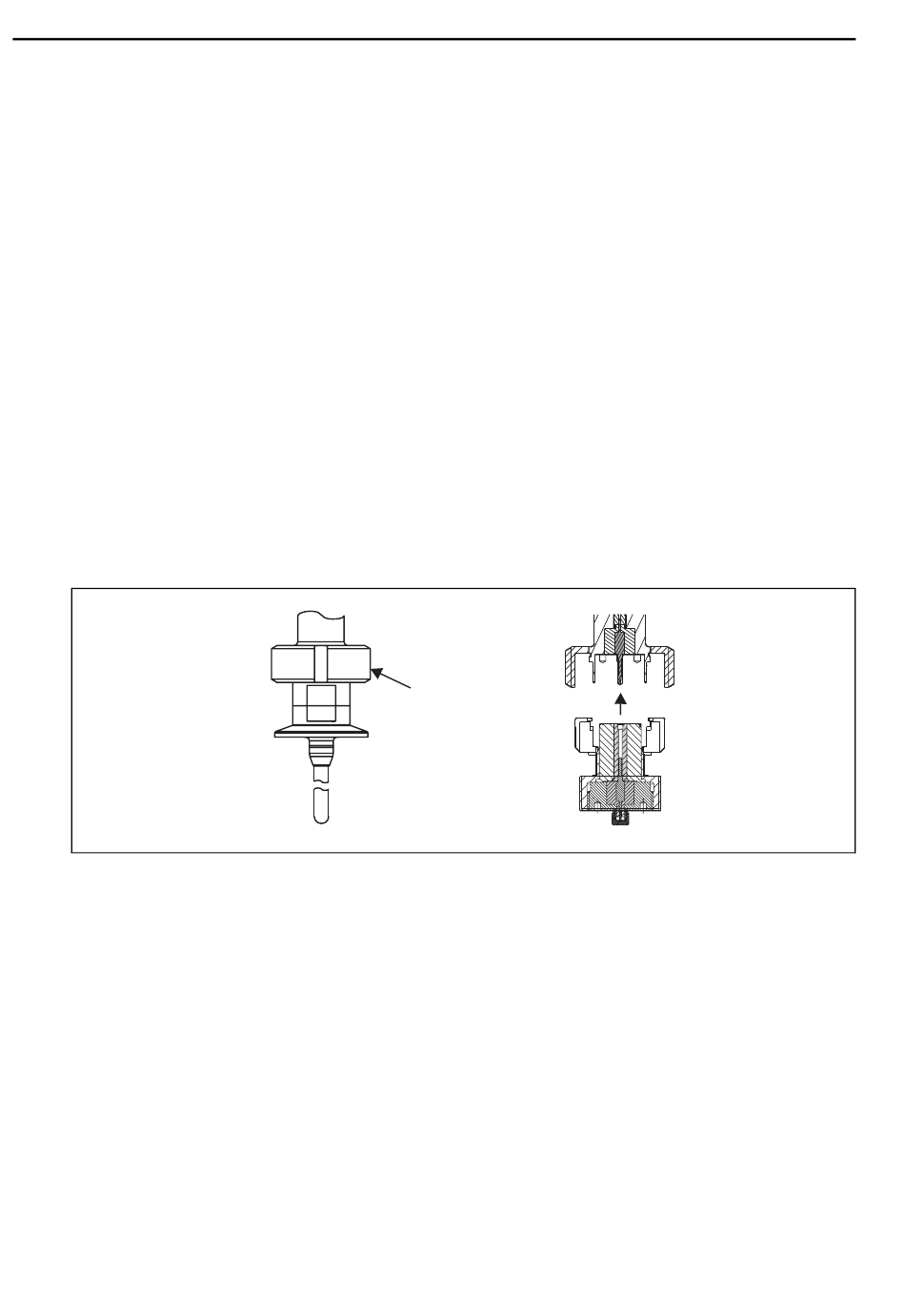

8
Trennstelle
(Nutmutter)
Levelflex M FMP43
L00-Kalibxxx-19-00-00-de-005
