Endress+Hauser Levelflex M FMP43 Betriebsanleitung Seite 12

Referenzmessung
!
Hinweis!
Eine erneute Erstkalibration muss durchgeführt werden wenn
• elektronische/mechanische Komponenten getauscht werden
• die Parametrierung des Gerätes verändert wird oder
• Einbauten im Tank verändert werden.

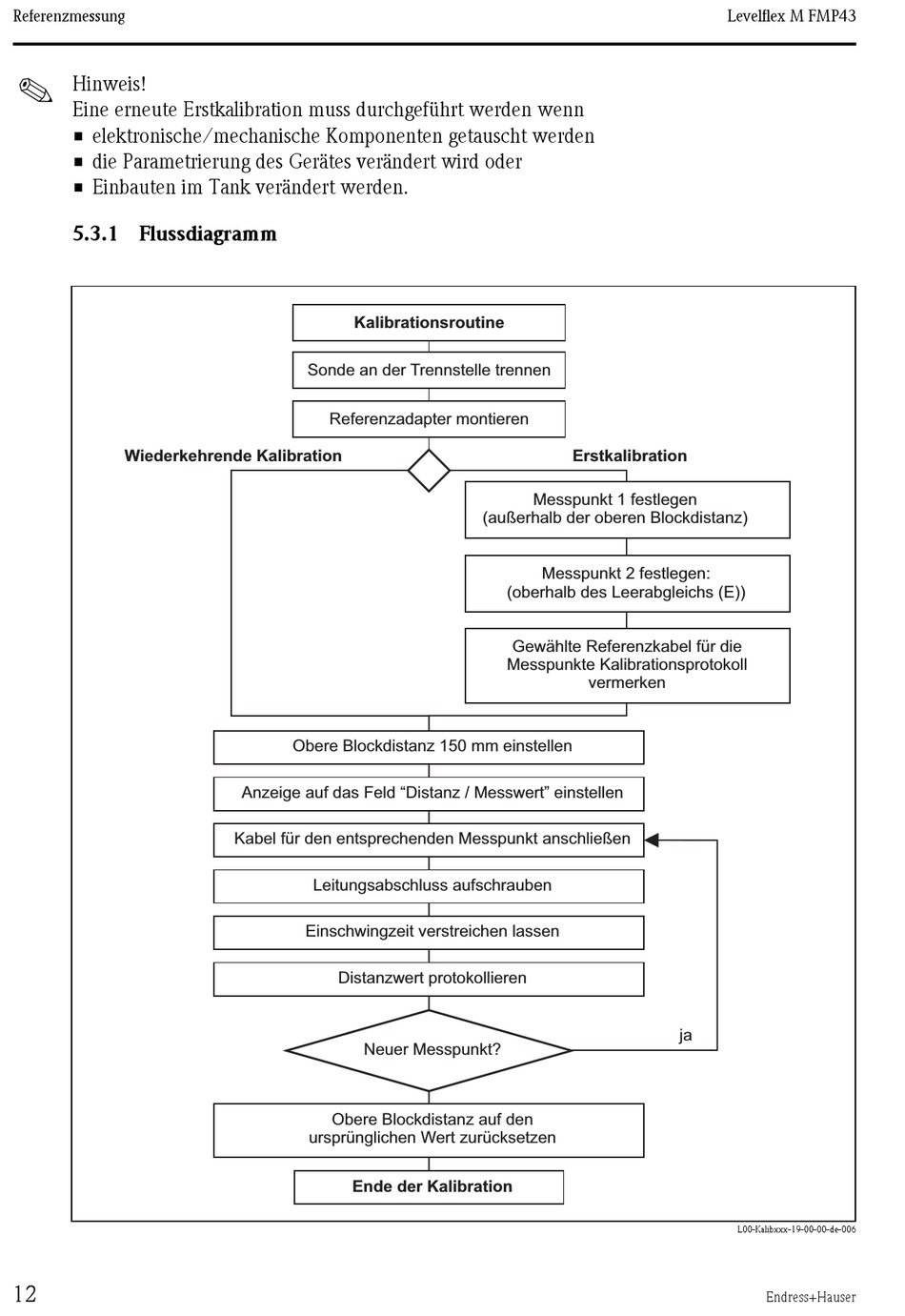

5.3.1 Flussdiagramm
Wiederkehrende Kalibration
12
Kalibrationsroutine
Sonde an der Trennstelle trennen
Referenzadapter montieren
Obere Blockdistanz 150 mm einstellen
Anzeige auf das Feld "Distanz / Messwert" einstellen
Kabel für den entsprechenden Messpunkt anschließen
Leitungsabschluss aufschrauben
Einschwingzeit verstreichen lassen
Distanzwert protokollieren
Neuer Messpunkt?
Obere Blockdistanz auf den
ursprünglichen Wert zurücksetzen
Ende der Kalibration
Erstkalibration
Messpunkt 1 festlegen
(außerhalb der oberen Blockdistanz)
Messpunkt 2 festlegen:
(oberhalb des Leerabgleichs (E))
Gewählte Referenzkabel für die
Messpunkte Kalibrationsprotokoll
vermerken
Levelflex M FMP43
ja
L00-Kalibxxx-19-00-00-de-006
Endress+Hauser
