Geführtes füllstand-radar smart transmitter für kontinuierliche füllstandmessung in schüttgütern und flüssigkeiten (52 Seiten)

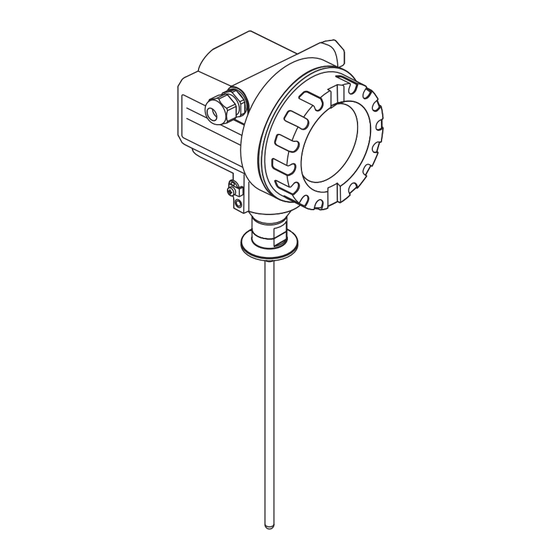

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP43
Seite 1
Betriebsanleitung Levelflex M FMP43 Geführte Laufzeitmessung BA359F/00/de/03.09 Nr. 71074938 gültig ab Software-Version: 01.04.zz...
Seite 2
Kurzübersicht Levelflex M FMP43 mit FOUNDATION Fieldbus Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 6 Sicherheitshinweise Erklärung der Warnsymbole Spezielle Hinweise finden Sie im jeweiligen Kapitel an der entsprechenden Stelle. An den Symbolen Warnung #, Achtung " und Hinweis ! erkennen Sie den Stellenwert.
Seite 3
Levelflex M FMP43 mit FOUNDATION Fieldbus Kurzübersicht Kurzanleitung Levelflex M - Kurzanleitung KA189F/00/a2/03.07 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Medium Messbe- Grund- Behälter Abgleich Abgleich Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich Eigensch. leer voll Messwert prüfen Ausblend.
Seite 4
Kurzübersicht Levelflex M FMP43 mit FOUNDATION Fieldbus Endress+Hauser...
Levelflex M FMP43 mit FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M FMP43 ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien.
Levelflex M FMP43 mit FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes...
Dat./Insp.: D01301-A Verweis auf zusätzliche sicherheitsrelevante Dokumentation L00-FMP4xxxx-18-00-00-de-001 Abb. 1: Informationen auf dem Typenschild des Levelflex M FMP43 (Beispiel) 2.1.2 Produktübersicht In dieser Darstellung wurden Varianten, die sich gegenseitig ausschließen, nicht gekennzeichnet. Zulassung: A Ex-freier Bereich ATEX II 1/2 G Ex ia IIC T6...
Seite 9
Levelflex M FMP43 mit FOUNDATION Fieldbus Identifizierung Prozessanschluss: -- Einschraubgewinde -- Gewinde M24, 316L, Einbau > Zubehör Einschweissadapter -- Clamp-Verbindungen -- Tri-Clamp ISO 2852 DN 25-38 (1...1-1/2"), 316L, 3A, EHEDG Tri-Clamp ISO 2852 DN 40-51 (2"), 316L, 3A, EHEDG Tri-Clamp ISO 2852 DN 70-76.1 (3"), 316L, 3A, EHEDG -- Hygiene-Verbindungen -- SMS 1-1/2"...
Seite 10
Identifizierung Levelflex M FMP43 mit FOUNDATION Fieldbus In folgender Tabelle können Sie die Varianten des jeweiligen Merkmals eintragen. Aus den einge- tragenen Varianten setzt sich der komplette Bestellcode zusammen. FMP43- vollständige Produktbezeichnung ⇓ Bitte Sondenlänge in mm oder inch / 0.1 inch eingeben inch / 0.1 inch...
Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport zur Messstelle "...
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuse (siehe Merkmal 80 in "Bestellinformationen") - Abmessungen und Werkstoffe Abmessungen für Prozessanschluss und Sondentyp → ä 14. max. 110 ENDRESS+HAUSER Gehäuse F12 (Aluminium) L00-F12xxxx-06-00-00-de-001 max. 100 ENDRESS+HAUSER Gehäuse T12...
Seite 14
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Sonden (siehe Merkmal 70 in "Bestellinformationen") - Abmessungen und Werkstoffe Gehäuse F12 / T12 / F23 Variante “6/7”: abgesetzte Elektronik Referenzpunkt der Messung 4 x Ø 8,5 Ø 5 Variante “5”: Kompakt, abnehmbar Variante “1”:...
Seite 15
Prozessanschlüsse (siehe Merkmal 40 in "Bestellinformationen") - Abmessungen und Werkstoffe Endress+Hauser liefert DIN/EN-Flansche in Edelstahl AISI 316L mit der Werkstoffnummer 1.4435 oder 1.4404 aus. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigen- schaft in der EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beidenWerkstoffe kann identisch sein.
Seite 16
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Prozessanschluss Bezeichnung Ausführungen Zulassungen Ausprägung DIN11851 DN40 PN40 mit Nutmutter F40* = 16 bar Ø 56 Ø 39 • 0,76 μm DIN11851 DN50 PN40 mit Nutmutter F50* = 16 bar Ø 68 • EHEDG Ø...
Seite 17
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage Prozessanschluss Bezeichnung Ausführungen Zulassungen Ausprägung Gewinde M24 x 1,5 Zubehör: Einschweissadapter Einschweissadapter • 0,76 μm Best. Nr.: 71041381 = 16 bar Ø 65 Alle Prozessberührenden Metallteile in 316L (1.4435) Endress+Hauser...
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Einbau 3.3.1 Montagewerkzeuge Für das Drehen des Gehäuses wird ein Innensechskantschlüssel 4 mm benötigt. 3.3.2 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage 3.3.3 Spezielle Hinweise Beim Einbau in Behälter mit Rührwerk, seitliche Belastbarkeit von Stabsonden beachten: • 10 Nm mit 1.4435 / SS316L • 16 Nm mit Hasteloy C22 (auf Anfrage). Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M: M = c ·...
Seite 20
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Die Sonde ist gegenüberliegend zum Rührwerk zu montieren. Eventuell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Füllstand-Radar bes- ser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
Seite 21
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage Installation in Kunststoffbehältern Bitte beachten Sie, daß das Messprinzip "Geführtes Füllstand-Radar" am Prozessanschluss eine metallische Fläche benötigt! Beim Einbau von Stab- und Seilsonden in Kunststoffsilos, bei denen auch die Silodecke aus Kunst- stoff besteht oder Silos mit Holzdecke, müssen die Sonden entweder in einem Metallflansch ≥...
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus 3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren. • Der Wandhalter kann auch zur Montage in Anzeigetafeln verwendet werden. Für den Ausschnitt beachten Sie bitte die Maße auf →...
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage 3.3.6 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Reinigung der Sonde 3.5.1 Reinigung der Sonde im Behälter Einbau in der Nähe der Behälterwand • Durch den Einbau der Sonde in der Nähe der Behälterwand wird, bei Verwendung einer Sprühkugel, der Reinigungseffekt verbessert.
Levelflex M FMP43 mit FOUNDATION Fieldbus Montage 3.5.2 Reinigung der Sonde außerhalb des Behälters Zur besseren Reinigung der Sonde, kann diese demontiert werden. Die Demontage erfordert folgende Werkzeuge: • Hinweis! Schraubstock mit Fiber-Schonbacken (Oberflächenschutz des polierten Sondenstabes) • Hakenschlüssel für Milchrohr- oder SMS-Verschraubung •...
Seite 26
Montage Levelflex M FMP43 mit FOUNDATION Fieldbus Montage der Sonde Die Montage erfolgt in umgekehrter Reihenfolge: • Adapter o mit 4,5 Nm auf den Sondenstab p aufschrauben • Adapter zusammen mit dem Sondenstab in den Behälter-Prozessanschluss einschrauben und mit 20 Nm festziehen •...
Levelflex M FMP43 mit FOUNDATION Fieldbus Verdrahtung Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fi eldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Busspannung muss dem FOUNDATION Achtung! ENDRESS+HAUSER Made in Germany LEVELFLEX-M Fieldbus-Standard und dem gewählten Sicherheitskonzept...
Seite 28
Verdrahtung Levelflex M FMP43 mit FOUNDATION Fieldbus Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany LEVELFLEX-M FOUNDATION Fieldbus Standard und dem gewählten...
Seite 29
Levelflex M FMP43 mit FOUNDATION Fieldbus Verdrahtung Verdrahtung mit FOUNDATION Fieldbus Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg ● Foundation-Fieldbus-Geräte sind auf dem Typenschild (1) Order Code: Ser.-No.: IP68 / NEMA 6P gekennzeichnet.
Verdrahtung Levelflex M FMP43 mit FOUNDATION Fieldbus Anschluss Messeinheit 4.2.1 Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. 4.2.2 Kabelverschraubung Klemmbereich Standard, Ex ia, IS Kunststoff M20x1,5 5...10 mm Ex em, Ex nA Metall M20x1,5 7...10,5 mm...
Levelflex M FMP43 mit FOUNDATION Fieldbus Verdrahtung Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14 , Prüfnorm 60060-1 (10 kA, Puls 8/20 μs) erfordert, muss • das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse verwendet werden, siehe Bestellinformationen auf →...
Bedienung Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung Dieses Kapitel gibt einen Überblick über die verschiedenen Bedienmöglichkeiten für das Gerät. Es beschreibt die unterschiedlichen Methoden für den Parameterzugriff und nennt jeweils die Voraussetzungen für die Bedienung. Die Bedeutung der einzelnen Parameter ist nicht Inhalt dieses Kapitels. Siehe dazu: •...
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung 5.1.1 Vor-Ort-Bedienung Möglichkeiten der Vor-Ort-Bedienung • Anzeige- und Bedienmodul VU331 • Endress+Hauser-Bedienprogramm ("FieldCare") Parameterzugriff bei Vor-Ort-Bedienung Bei Vor-Ort-Bedienung sind folgende Parameter zugänglich: • Parameter der gerätespezifischen Blöcke (Sensor Block, Diagnostic Block, Display Block) •...
Bedienung Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung über das Anzeige- und Bedienmodul VU331 Das LCD-Modul VU 331 zur Anzeige und Bedienung befindet sich unterhalb des Gehäusedeckels. Der Messwert kann durch das Glas des Deckels ausgelesen werden. Zur Bedienung muss der Deckel geöffnet werden.
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
Bedienung Levelflex M FMP43 mit FOUNDATION Fieldbus 5.2.4 Das Bedienmenü Kennzeichnung der Funktionen Zur leichten Orientierung innerhalb der Funktionsmenüs wird im Display zu jeder Funktion eine Position angezeigt. L00-FMRxxxxx-07-00-00-de-005 Die ersten beiden Ziffern bezeichnen die Funktionsgruppe: • Grundabgleich • Sicherheitseinst.
Seite 37
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung Navigation im Bedienmenü ENDRESS + HAUSER – >3 s Rücksprung zur Behälter Eigen. Grundabgleich Gruppenauswahl Standard Sicherheitseinst. Alu-Behalter Längenableich Kunststoff Beh Bypass / Rohr Linearisierung Koax-Sonde nahe Betonwand erweit. Abgleich L00-FMU4xxxx-19-00-00-de-020 Aus der Messwertdarstellung mit F in die Gruppenauswahl wechseln.
Bedienung über Endress+Hauser-Bedienprogramm 5.3.1 FieldCare FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Unterstützt werden die Betriebssysteme Win2000, Windows XP und Windows Vista. Funktionen •...
Seite 39
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung Menügeführte Inbetriebnahme L00-FMP4xxxx-20-00-00-de-001 Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Endress+Hauser...
Seite 40
Bedienung Levelflex M FMP43 mit FOUNDATION Fieldbus Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041.gif Endress+Hauser...
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung Bedienung über FOUNDATION Fieldbus- Konfigurations-Programm 5.4.1 FOUNDATION Fieldbus-Konfigurationsprogramme Für die Bedienung stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurationsprogramme zur Verfügung. Damit können sowohl die allgemeinen FOUNDATION Fieldbus-Funktionen als auch die gerätespezifischen Paramter konfiguriert werden. Über die vordefinierten Funktionsblöcke ist ein einheitlicher Zugriff auf alle Netzwerk- und Gerätedaten...
In einem FOUNDATION Fielebus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: • Darstellung durch Parametername Beispiele: "PAROPERATIONCODE", "PARRESET" • Darstellung durch Parameterlabel (wie auf dem Display VU331 oder im Endress+Hauser-Bedientool) Beispiele: "Freigabecode", "Rücksetzen" Bedienung über Handbediengerät Field Communicator 375/FC375 5.5.1 Anschluss Das Handbediengerät wird - ohne zusätzlichen Kommunikationswiderstand - an die...
Seite 43
Levelflex M FMP43 mit FOUNDATION Fieldbus Bedienung 5.5.4 Beispiel basic setup dsdmdm df das. asdas fa asas la. tank properties: standard Fieldbus Live Device List Number of Devices found = 1 standard Address aluminium tank plastic tank E+H_LEVELFLEX_M_XXXXXXX bypass / pipe...
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Dieses Kapitel besteht aus folgenden Abschnitten: • Kap. 6.1 "Installations- und Funktionskontrolle" • Kap. 6.2 "Parametrierung freigeben" • Kap. 6.3 "Rücksetzen (Reset) des Gerätes" • Kap. 6.4 "Grundabgleich" • Kap. 6.5 "Inbetriebnahme mit Anzeige- und Bedienmodul VU331"...
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Betroffene Parameter Die Verriegelung über den DIP-Schalter betrifft alle Parameter. 6.2.2 Tastenkombination (Anzeige- und Bedienmodul VU331) Verriegelung durch gleichzeitiges Drücken von S, O und F. Entriegelung Beim Versuch, einen Parameter zu editieren, erscheint L00-fmrxf0a4-20-00-00-de-001 Drücken Sie gleichzeitig S, O und F.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Rücksetzen (Reset) des Gerätes Wenn ein Gerät mit unbekannter Historie eingesetzt werden soll, empfiehlt es sich, die Geräteparameter vor der Inbetriebnahme auf Ihre Default-Werte zurückzusetzten.. 6.3.1 Rücksetzen der FOUNDATION Fieldbus-Blockparameter Betroffene Parameter • alle Parameter der FOUNDATION Fieldbus-Funktionsblöcke...
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Durchführen des Reset Funktionsgruppe "Diagnose" (0A), Funktion "Rücksetzen" (0A4): "33 333" eingeben. (FOUNDATION Fieldbus: Diagnostic Block, parameter PARRESET) 6.3.3 Rücksetzen einer Störechoausblendung Ein Rücksetzen der Störechoausblendung empfiehlt sich immer dann • wenn ein Gerät mit unbekannter Historie eingesetzt werden soll •...
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Grundabgleich FMP40 FMP41C FMP43 FMP45 Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz...
Seite 49
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend.Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meis- ten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme mit Anzeige- und Bedienmodul VU331 6.5.1 Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display: Softwareversion, Kommunikationsprotokoll und Sprachauswahl ⇒ ENDRESS + HAUSER Wählen Sie die Sprach (diese Anzeige erscheint beim erstmaligen Einschalten) –...
Seite 51
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme 6.5.2 Funktionsgruppe "Grundabgleich" (00) ⇒ ENDRESS + HAUSER – Funktion "Behälter Eigen." (002) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Behälter Eigenschaften aus. Auswahl: • Standard • Alu-Behälter • Kunststoff Beh •...
Seite 52
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus nahe Betonwand Die Auswahl "nahe Betonwand" berücksichtigt die Signal dämpfende Eigenschaft von Betonwänden bei Montage mit < 1 m Abstand zur Wand. Funktion "Medium Eigensch." (003) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus.
Seite 53
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •...
Seite 54
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
Seite 55
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Messgenauigkeit.
Seite 56
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E –...
Seite 57
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz prüfen" (051) ENDRESS + HAUSER ⇒ – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten:...
Seite 58
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Distanz = ok Nutzen Sie diese Funktino bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblenden" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Seite 59
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8m Länge werkseitig auf 0,2m eingestellt. Die obere Blockdistanz (=UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unterkante Prozessanschluss) bis zum maximalen Füllstand.
Seite 61
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: Digital Analog Summe aus Nichtlinearität, ±3 mm ± 0,06 % Nichtwiederholbarkeit und Hysterese Offset / Nullpunkt ±4 mm ±...
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Küllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.7.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden, welche Informationen auf dem Display angezeigt werden: • nur die Hüllkurve •...
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Prüfen Sie, ob folgende Bedingungen erfüllt sind: • Die Echoqualität sollte am Messbereichsende wenigstens 10dB betragen. • Vor dem eigentlichen Füllstandssignal sollten möglichst keine Störechos auftreten. Hinweis! Ist die Zykliche Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisierung in einer langsameren Zykluszeit.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus 6.7.8 Navigation in der Hüllkurvendarstellung Mit Hilfe der Navigation kann die Hüllkurve horizontal und vertikal skaliert, sowie nach rechts oder links verschoben werden. Der jeweils aktive Navigationsmodus wird durch ein Symbol in der linken oberen Displayecke angezeigt.
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Beenden der Navigation • Durch wiederholtes drücken von wechseln Sie zyklisch zwischen den verschiedenen Modi der Hüllkurven-Navigation. • Durch gleichzeitiges Drücken von verlassen Sie die Navigation. Die eingestellten Vergrößerungen und Verschiebungen bleiben erhalten. Erst wenn Sie die Funktion "Kurve lesen"...
Seite 66
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende...
Seite 67
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
Seite 68
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Grundabgleich Schritt 6/6: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.
Seite 69
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist.
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm Hinweis! Für die Inbetriebnahme mit einem FOUNDAATION Fieldbus-Konfigurationsprogramm müssen Sie die Geräteerkennung (INSTRUMENT_ID) kennen. Instrument_ID = 452B481012-XXXXXXXX wobei: 452B48 ID-Code für Endress+Hauser 1012 ID-Code für Levelflex M XXXXXXXX Seriennummer des Gerätes, wie sie auf dem Typenschild angebracht ist.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus 6.9.2 Parametrierung des Resource-Blocks (Start-Index 400) Geben Sie die gewünscht Blockbezeichnung ein (optional) Werkseinstellung: RESOURCE_XXXXXXXX Öffnen Sie den Resource Block Bei Auslieferung ist der Hardware-Schreibschutz deaktiviert, so dass auf die Schreibparameter über FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie diesen Zustand über den Parameter WRITE_LOCK: –...
Seite 73
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Öffnen Sie die FOUNDATION Fieldbus-Methode "basic setup": NI-FBUS-FMU4x-en-003 Konfigurieren Sie nun die für Ihre Anwendung relevanten gerätespezifischen Parameter a. Anwendungsparameter (siehe Abschnitt 6.4.2) – PARTANKPROPERTIES (Behälter Eigen.) – PARMEDIUMCONDITION (Medium Eigenschaft) – PARPROCESSPROPERTIES (Messbedingungen) b.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus 6.9.4 Parametrierung der Analog-Input-Blöcke Levelflex M verfügt über zwei Analog-Input-Blöcke, die wahlweise verschiedenen Messwerten zugeordnet werden können. Die folgenden Beschreibungen gilt exemplarisch für Analog-Input- Block 1 (Startindex 500) Geben Sie die gewünschte Blockbezeichnung ein (optional) Werkseinstellung: ANALOG_INPUT_1_XXXXXXXX Öffnen Sie den Analog-Input-Funktionsblock.
Levelflex M FMP43 mit FOUNDATION Fieldbus Inbetriebnahme Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüberschreitung durch die Alarmprioritäten festgelegt werden (Parameter HI_HI_PRI, HI_PRI, LO_PRI, LO_LO_PRI). Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Für Einzelheiten siehe Abschnitt 11.7 im Anhang.
Inbetriebnahme Levelflex M FMP43 mit FOUNDATION Fieldbus 6.10 Inbetriebnahme mit Handbediengerät Field Communicator 375/FC375 Die Inbetriebnahme ist ähnlich wie bei einem FOUNDATION Fieldbus-Konfigurationsprogramm (→ Chap. 6.9). Parametrieren Sie nacheinander: The blocks should be parametrized in the following order: • den RESOURCE BLOCK •...
Gehäuseoberfläche und die Dichtungen nicht angreift. Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können (siehe Kap. 9.4 "Ersatzteile" → Seite 86). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service.
Zubehör Levelflex M FMP43 mit FOUNDATION Fieldbus Zubehör Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. Gehäuse F12 / T12 M IC M IC O rd O rd P IL P IL r.
Levelflex M FMP43 mit FOUNDATION Fieldbus Zubehör Abgesetzte Anzeige und Bedienung FHX40 Micropilot M Wandmontage Rohrmontage Levelflex M (ohne Montagebügel) (Montagebügel und -platte optional Prosonic M e r . e r . mitgeliefert, s. Produktstruktur) o . : o . :...
(= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI405C/07/de. Hinweis! Für die folgenden Endress+Hauser Geräte benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291": • Cerabar S PMC71, PMP7x • Deltabar S PMD7x, FMD7x •...
Levelflex M FMP43 mit FOUNDATION Fieldbus Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.
Störungsbehebung Levelflex M FMP43 mit FOUNDATION Fieldbus Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt ansteht, Elektronik tauschen...
Seite 83
Levelflex M FMP43 mit FOUNDATION Fieldbus Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...
Störungsbehebung Levelflex M FMP43 mit FOUNDATION Fieldbus Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 82) nung oder ein Fehlermeldungen (→ ä 82) Alarm an. → Messwert (00) ist gemessene Distanz 1.
Seite 85
Levelflex M FMP43 mit FOUNDATION Fieldbus Störungsbehebung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!). eingetreten erwartet t →...
Störungsbehebung Levelflex M FMP43 mit FOUNDATION Fieldbus Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Produkte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.
• Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.
Technische Daten Levelflex M FMP43 mit FOUNDATION Fieldbus Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf → ä 14) und der Messgröße Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf → ä 100) wird der Füllstand rechnerisch ermittelt.
Levelflex M FMP43 mit FOUNDATION Fieldbus Technische Daten Virtual communication references (VCRs) Permanente Einträge Client VCRs Server VCRs Source VCRs Sink VCRs Subscriber VCRs Publisher VCRs Link-Einstellung Slot time Min. Inter PDU delay Max. response delay Transducer-Blöcke Block Inhalt Ausgabewerte Sensor Block enthält alle messtechnischen Parameter...
Seite 90
Technische Daten Levelflex M FMP43 mit FOUNDATION Fieldbus Block Inhalt Ausführungszeit Funktionalität Signal Characte- Dieser Block besteht aus zwei Teilen, jeweils mit einem 40 ms standard rizer Block Ausgangswert, der eine nicht-lineare Funktion des Ein- gangswertes darstellt. Die nicht-lineare Funktion wird über eine einfache Tabelle mit 21 beliebigen Wertepaaren gne- riert.
Technische Daten Levelflex M FMP43 mit FOUNDATION Fieldbus 10.1.5 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C ... +80 °C Bei T <-20 °C und T >+60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte eine Wetterschutzhaube vorgesehen werden.
Levelflex M FMP43 mit FOUNDATION Fieldbus Technische Daten Elektromagnetische Elektromagnetische Verträglichkeit nach EN 61326 und NAMUR-Empfehlung EMV (NE21). Verträglichkeit (EMV) Details sind aus der Konformitätserklärung ersichtlich.Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausreichend. Falls das überlagerte Kommunikationssignal (HART) benutzt werden soll, abgeschirmtes Kabel verwenden.
Technische Daten Levelflex M FMP43 mit FOUNDATION Fieldbus 10.1.7 Konstruktiver Aufbau Sondenlängentoleranzen Toleranz Stablänge + 0 / - 3 mm < 1000 mm + 0 / - 5 mm 1000 ... < 4000 mm Gewicht Teil Gewicht Gehäuse T12 ca. 2,7 kg Gehäuse F12...
Seite 95
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Zertifikate Die Geräte werden zum Einsatz in explosionsgefährdeten Bereichen zertifiziert. Die zu beachten- den Sicherheitshinweise werden beigefügt und auf dem Typenschild referenziert:...
Die spaltfreien Verbindungen lassen sich mit den branchenüblichen Reinigungsmethoden rückstandslos reinigen. Viele Varianten des Levelflex M erfüllen die Anforderungen des 3A-Sanitary Standard Nr. 74. Endress+Hauser bestätigt dies mit der Anbringung des 3A-Symbols. Pharma (CoC) Certificate of Compliance (CoC) • siehe Bestellinformation → ä 8, Merkmal 100 "Zusatzausstattung:", Variante "P".
Seite 97
Levelflex M FMP43 mit FOUNDATION Fieldbus Technische Daten Endress+Hauser...
Anhang Levelflex M FMP43 mit FOUNDATION Fieldbus Anhang 11.1 Bedienmenü FOUNDATION Fieldbus Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Abgleich leer Sondenende 030 … Länge bestim Standard unbekannt Standard siehe Funktionsgruppe “Längenabgleich 03” Wert eingeben Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh.
Seite 99
Levelflex M FMP43 mit FOUNDATION Fieldbus Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell...
Anhang Levelflex M FMP43 mit FOUNDATION Fieldbus 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. 11.3 Arbeitsweise und Systemaufbau 11.3.1 Funktionsweise (Messprinzip) Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet.
• mit einem Personal Computer, FXA291 und ToF Adapter FXA291 (USB) und dem Bedienpro- gramm "FieldCare". Das FieldCare ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser (Radar, Ultraschall, geführte Microimpulse). Es dient zur Unterstützung der Inbetriebnahme, Datensiche- rung, Signalanalyse und Dokumentation der Messstelle.
Levelflex M FMP43 mit FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis Reparatur von Ex-zertifizierten Geräten ....77 Rücksendung ........87 Abgleich leer .
Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
Seite 104
www.endress.com/worldwide BA359F/00/de/03.09 Nr. 71074938 CCS/FM+SGML 6.0/ProMoDo 71074938...
