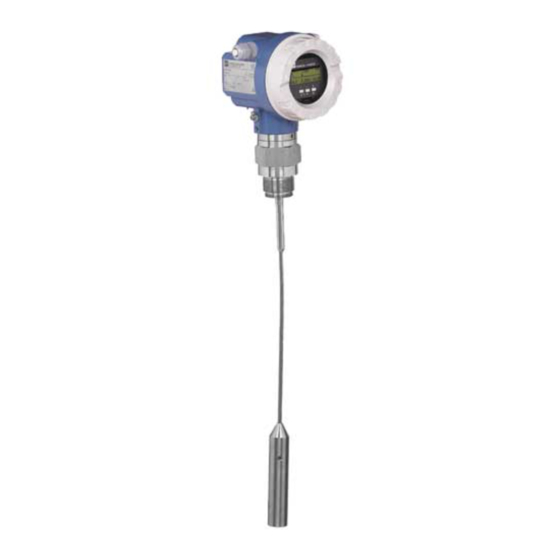

Endress+Hauser Levelflex M FMP43 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Sensoren
  5. Levelflex M FMP43
  6. Betriebsanleitung

Endress+Hauser Levelflex M FMP43 Betriebsanleitung

Geführtes füllstand-radar profibus pa
Vorschau ausblenden Andere Handbücher für Levelflex M FMP43:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

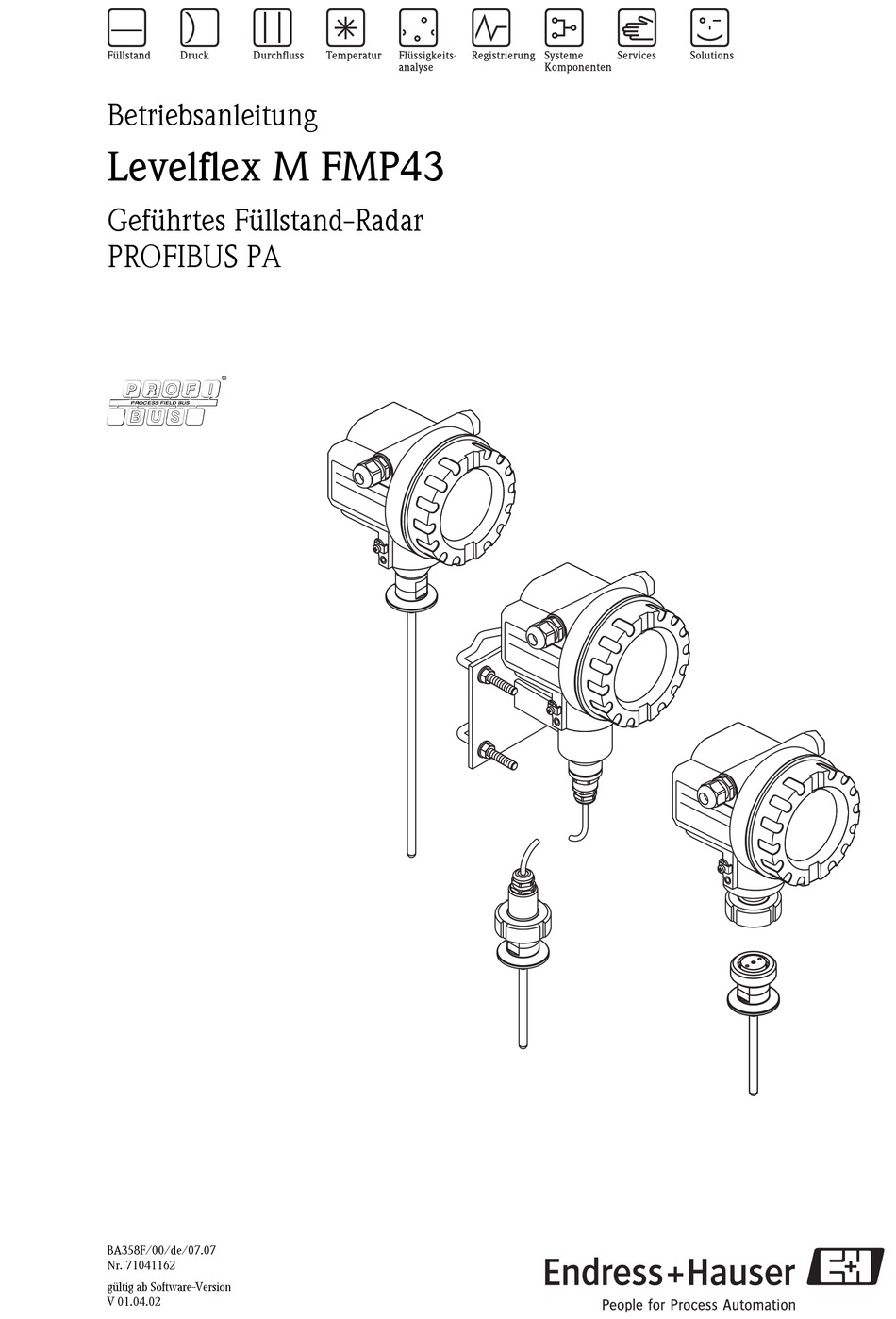

Betriebsanleitung
Levelflex M FMP43
Geführtes Füllstand-Radar
PROFIBUS PA
8
BA358F/00/de/07.07
Nr. 71041162
gültig ab Software-Version
V 01.04.02
