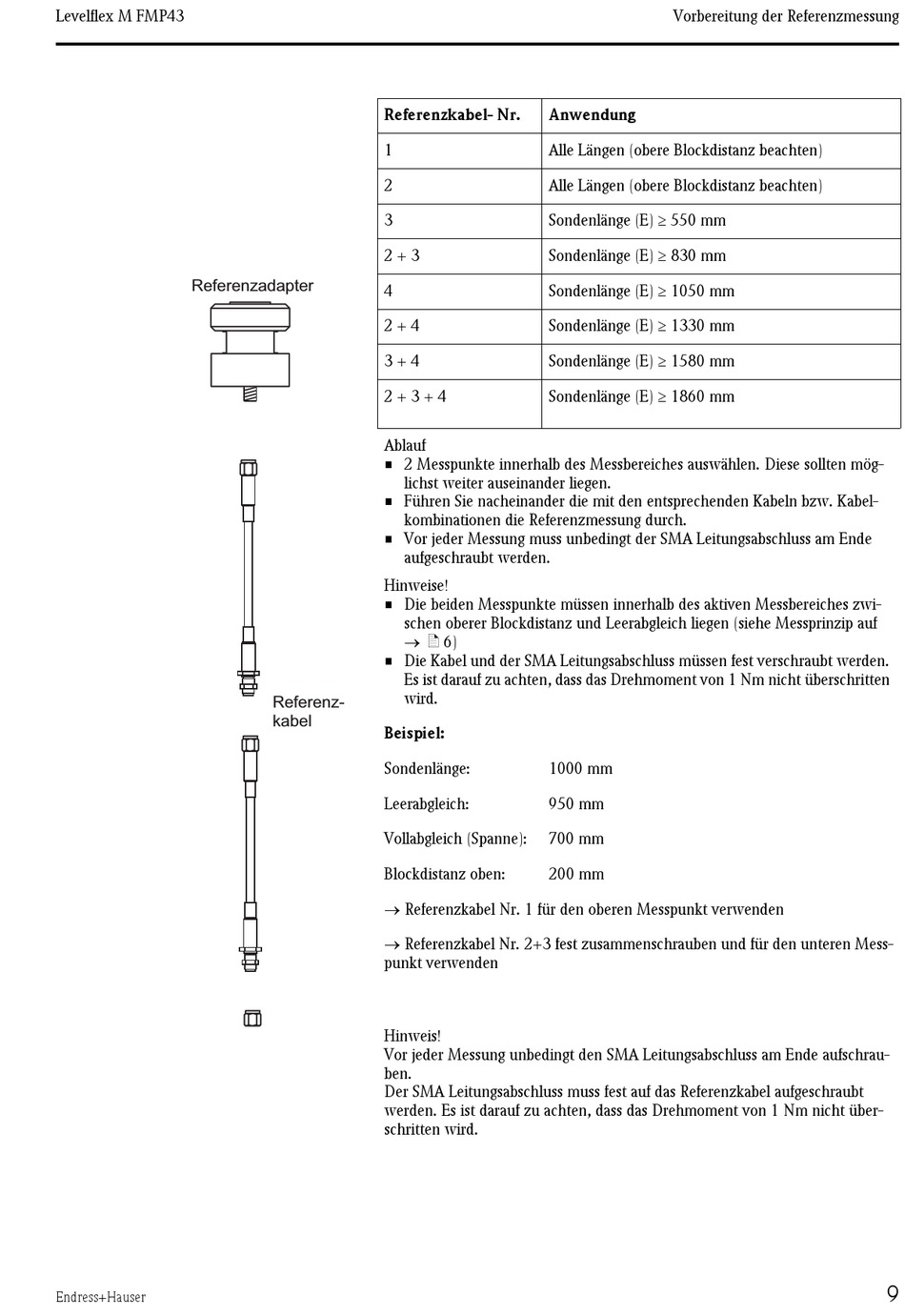

Levelflex M FMP43
Referenzadapter
Endress+Hauser
Referenzkabel- Nr.
1
2
3
2 + 3
4
2 + 4
3 + 4
2 + 3 + 4
Ablauf
• 2 Messpunkte innerhalb des Messbereiches auswählen. Diese sollten mög-
lichst weiter auseinander liegen.
• Führen Sie nacheinander die mit den entsprechenden Kabeln bzw. Kabel-
kombinationen die Referenzmessung durch.
• Vor jeder Messung muss unbedingt der SMA Leitungsabschluss am Ende
aufgeschraubt werden.
Hinweise!
• Die beiden Messpunkte müssen innerhalb des aktiven Messbereiches zwi-
schen oberer Blockdistanz und Leerabgleich liegen (siehe Messprinzip auf
→ ä 6)
• Die Kabel und der SMA Leitungsabschluss müssen fest verschraubt werden.
Es ist darauf zu achten, dass das Drehmoment von 1 Nm nicht überschritten
wird.
Referenz-
kabel
Beispiel:
Sondenlänge:
Leerabgleich:
Vollabgleich (Spanne):
Blockdistanz oben:
→ Referenzkabel Nr. 1 für den oberen Messpunkt verwenden
→ Referenzkabel Nr. 2+3 fest zusammenschrauben und für den unteren Mess-
punkt verwenden
Hinweis!
Vor jeder Messung unbedingt den SMA Leitungsabschluss am Ende aufschrau-
ben.
Der SMA Leitungsabschluss muss fest auf das Referenzkabel aufgeschraubt
werden. Es ist darauf zu achten, dass das Drehmoment von 1 Nm nicht über-
schritten wird.
Vorbereitung der Referenzmessung
Anwendung
Alle Längen (obere Blockdistanz beachten)
Alle Längen (obere Blockdistanz beachten)
Sondenlänge (E) ≥ 550 mm
Sondenlänge (E) ≥ 830 mm
Sondenlänge (E) ≥ 1050 mm
Sondenlänge (E) ≥ 1330 mm
Sondenlänge (E) ≥ 1580 mm
Sondenlänge (E) ≥ 1860 mm
1000 mm
950 mm
700 mm
200 mm
