Levelflex M FMP43

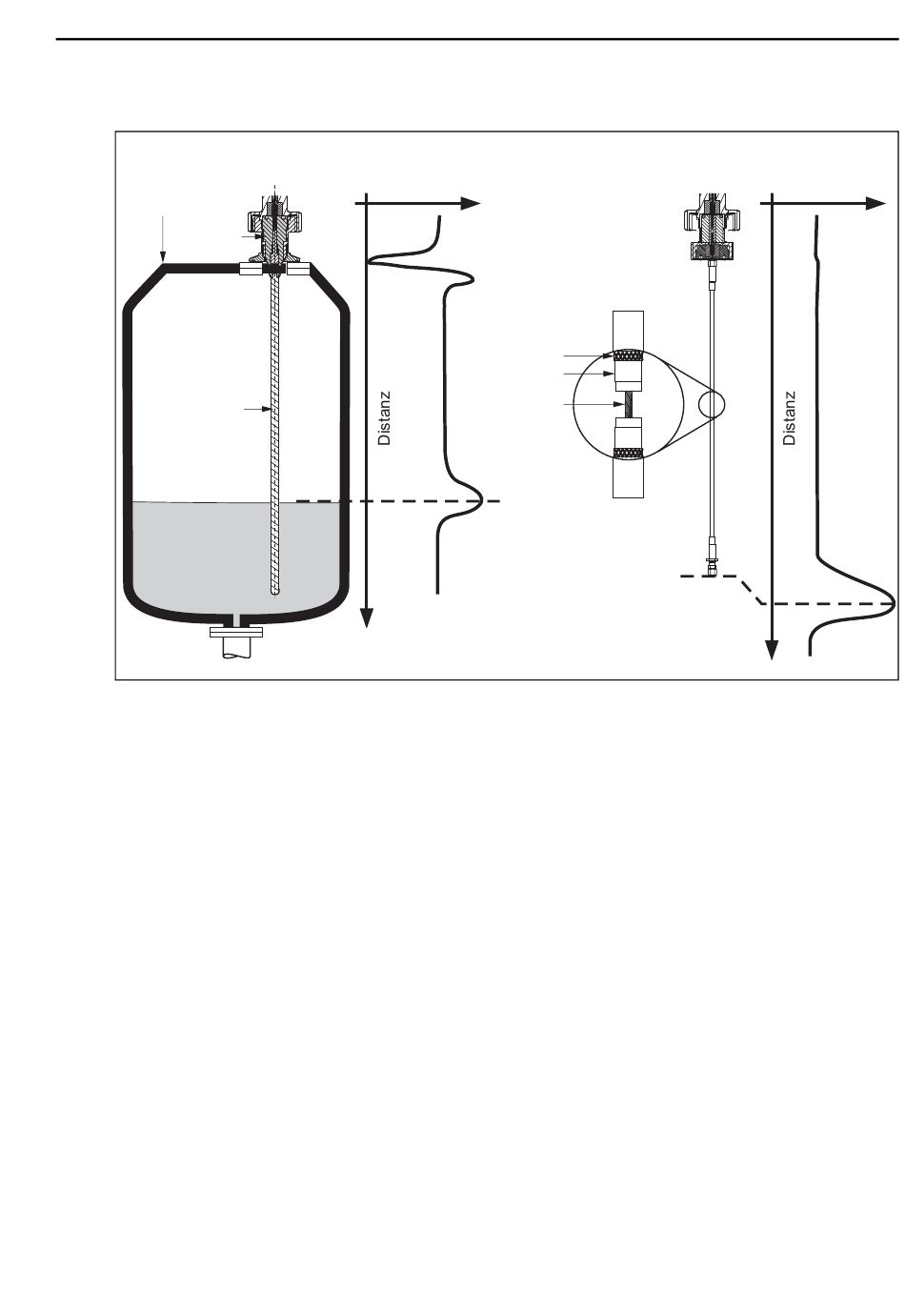

Systeme "Behälter" und "Koaxial-Kabel"
System "Behälter"
Tankwand
(Abschirmung)
Isolator
Wellenleiter
System „Behälter"
Die Sonde ist ein metallischer Stab und bildet zusammen mit dem Behälter ein geschlossenes
System, wobei die Sonde als Wellenleiter für die elektromagnetischen Wellen dient. Die Dielek-
trizitätskonstante des Mediums beeinflußt direkt das Maß der Reflektion der Hochfrequenzim-
pulse an der Mediumsoberfläche. Sofern der Behälter an innenliegenden Teilen nicht verändert
wird und sich an Behälter-Innenwand und Sonde keine starken Ablagerungen bilden, unterliegt
dieses System keinen weiteren Einflüssen.
System „Koaxial-Kabel"
Das geschlossene System „Koaxial-Kabel" besteht aus dem Wellenleiter, einem Isolator und
einer Abschirmung. Das System wird durch einen Leitungsabschluss geschlossen.
Zur Kalibration dienen die Koaxial-Kabel als Messnormal. Das System "Koaxial-Kabel" ist ein
geschlossenes System und unterliegt keinerlei Außeneinflüssen. Temperaturkoeffizient, Länge-
nausdehnung und Alterung der Kabel sind in der Gesamttoleranz des Kalibrations-Kit bereits
berücksichtigt (siehe Technische Daten).
Endress+Hauser
Amplitude
Abschirmung
Isolator
Wellenleiter
Arbeitsweise und Systemaufbau
System "Koaxial-Kabel"
Amplitude
L00-Kalibxxx-19-00-00-de-003
