Betriebsanleitung

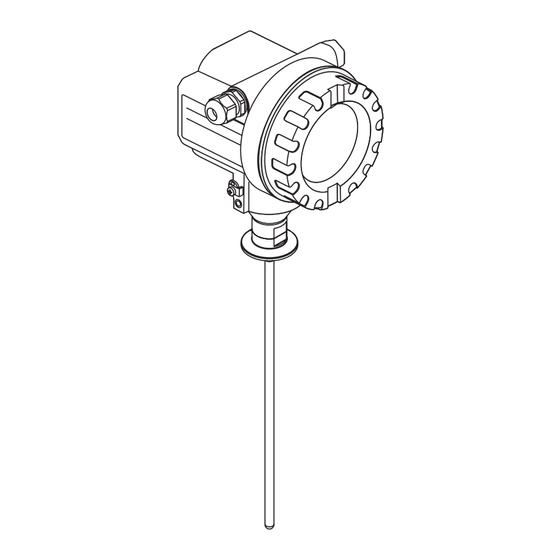

Levelflex M FMP43
Geführte Laufzeitmessung
BA357F/00/de/03.09
Nr. 71074934
gültig ab Software-Version:
01.04.zz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP43

  • Seite 1 Betriebsanleitung Levelflex M FMP43 Geführte Laufzeitmessung BA357F/00/de/03.09 Nr. 71074934 gültig ab Software-Version: 01.04.zz...
  • Seite 2 Kurzübersicht Levelflex M FMP43 mit HART/4...20 mA Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 6 Sicherheitshinweise Erklärung der Warnsymbole Spezielle Hinweise finden Sie im jeweiligen Kapitel an der entsprechenden Stelle. An den Symbolen Warnung #, Achtung " und Hinweis ! erkennen Sie den Stellenwert.
  • Seite 3 Levelflex M FMP43 mit HART/4...20 mA Kurzübersicht Kurzanleitung Levelflex M - Kurzanleitung KA189F/00/a2/03.07 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Medium Messbe- Grund- Behälter Abgleich Abgleich Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich Eigensch. leer voll Messwert prüfen Ausblend.
  • Seite 4 Kurzübersicht Levelflex M FMP43 mit HART/4...20 mA Endress+Hauser...
  • Seite 5: Inhaltsverzeichnis

    Softwarehistorie ......78 Kontaktadressen von Endress+Hauser ..78 Verdrahtung .
  • Seite 6: Sicherheitshinweise

    Levelflex M FMP43 mit HART/4...20 mA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M FMP43 ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien.
  • Seite 7: Sicherheitszeichen Und -Symbole

    Levelflex M FMP43 mit HART/4...20 mA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes...
  • Seite 8: Identifizierung

    Dat./Insp.: D01301-A Verweis auf zusätzliche sicherheitsrelevante Dokumentation L00-FMP4xxxx-18-00-00-de-001 Abb. 1: Informationen auf dem Typenschild des Levelflex M FMP43 (Beispiel) 2.1.2 Produktübersicht In dieser Darstellung wurden Varianten, die sich gegenseitig ausschließen, nicht gekennzeichnet. Zulassung: A Ex-freier Bereich ATEX II 1/2 G Ex ia IIC T6...
  • Seite 9 Levelflex M FMP43 mit HART/4...20 mA Identifizierung Prozessanschluss: -- Einschraubgewinde -- Gewinde M24, 316L, Einbau > Zubehör Einschweissadapter -- Clamp-Verbindungen -- Tri-Clamp ISO 2852 DN 25-38 (1...1-1/2"), 316L, 3A, EHEDG Tri-Clamp ISO 2852 DN 40-51 (2"), 316L, 3A, EHEDG Tri-Clamp ISO 2852 DN 70-76.1 (3"), 316L, 3A, EHEDG -- Hygiene-Verbindungen -- SMS 1-1/2"...
  • Seite 10 Identifizierung Levelflex M FMP43 mit HART/4...20 mA In folgender Tabelle können Sie die Varianten des jeweiligen Merkmals eintragen. Aus den einge- tragenen Varianten setzt sich der komplette Bestellcode zusammen. FMP43- vollständige Produktbezeichnung ⇓ Bitte Sondenlänge in mm oder inch / 0.1 inch eingeben inch / 0.1 inch...
  • Seite 11: Lieferumfang

    Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...
  • Seite 12: Montage

    Montage Levelflex M FMP43 mit HART/4...20 mA Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport zur Messstelle "...
  • Seite 13: Einbaubedingungen

    Levelflex M FMP43 mit HART/4...20 mA Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuse (siehe Merkmal 80 in "Bestellinformationen") - Abmessungen und Werkstoffe Abmessungen für Prozessanschluss und Sondentyp → ä 14. max. 110 ENDRESS+HAUSER Gehäuse F12 (Aluminium) L00-F12xxxx-06-00-00-de-001 max. 100 ENDRESS+HAUSER Gehäuse T12...
  • Seite 14: Sonden (Siehe Merkmal 70 In "Bestellinformationen") - Abmessungen Und Werkstoffe

    Montage Levelflex M FMP43 mit HART/4...20 mA Sonden (siehe Merkmal 70 in "Bestellinformationen") - Abmessungen und Werkstoffe Gehäuse F12 / T12 / F23 Variante “6/7”: abgesetzte Elektronik Referenzpunkt der Messung 4 x Ø 8,5 Ø 5 Variante “5”: Kompakt, abnehmbar Variante “1”:...
  • Seite 15 Prozessanschlüsse (siehe Merkmal 40 in "Bestellinformationen") - Abmessungen und Werkstoffe Endress+Hauser liefert DIN/EN - Flansche in Edelstahl AISI 316L mit der Werkstoffnummer 1.4435 oder 1.4404 aus. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur- Eigenschaft in der EN1092-1 Tab.18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
  • Seite 16 Montage Levelflex M FMP43 mit HART/4...20 mA Prozessanschluss Bezeichnung Ausführungen Zulassungen Variante DIN11851 DN40 PN40 mit Nutmutter F40* = 16 bar Ø 56 Ø 39 • 0,76 μm DIN11851 DN50 PN40 mit Nutmutter F50* = 16 bar Ø 68 • EHEDG Ø...
  • Seite 17 Levelflex M FMP43 mit HART/4...20 mA Montage Prozessanschluss Bezeichnung Ausführungen Zulassungen Variante Gewinde M24 x 1,5 Zubehör: Einschweissadapter Einschweissadapter • 0,76 μm Best. Nr.: 71041381 = 16 bar Ø 65 Alle Prozessberührenden Metallteile in 316L (1.4435) Endress+Hauser...
  • Seite 18: Einbau

    Montage Levelflex M FMP43 mit HART/4...20 mA Einbau 3.3.1 Montagewerkzeuge Für das Drehen des Gehäuses wird ein Innensechskantschlüssel 4 mm benötigt. 3.3.2 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
  • Seite 19: Spezielle Hinweise

    Levelflex M FMP43 mit HART/4...20 mA Montage 3.3.3 Spezielle Hinweise Beim Einbau in Behälter mit Rührwerk, seitliche Belastbarkeit von Stabsonden beachten: • 10 Nm mit 1.4435 / SS316L • 16 Nm mit Hasteloy C22 (auf Anfrage). Die Formel zur Errechnung des auf die Sonde wirkenden Biegemoments M: M = c ·...
  • Seite 20: Schräger Einbau

    Montage Levelflex M FMP43 mit HART/4...20 mA Die Sonde ist gegenüberliegend zum Rührwerk zu montieren. Eventuell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Füllstand-Radar bes- ser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
  • Seite 21: Einbau In Kunststoffbehältern

    Levelflex M FMP43 mit HART/4...20 mA Montage Einbau in Kunststoffbehältern Bitte beachten Sie, daß das Messprinzip "Geführtes Füllstand-Radar" am Prozessanschluss eine metallische Fläche benötigt! Beim Einbau von Stab- und Seilsonden in Kunststoffsilos, bei denen auch die Silodecke aus Kunst- stoff besteht oder Silos mit Holzdecke, müssen die Sonden entweder ine inem Metallflansch ≥...
  • Seite 22: Einbau Bei Schlecht Zugänglichen Prozessanschlüssen

    Montage Levelflex M FMP43 mit HART/4...20 mA 3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren. • Der Wandhalter kann auch zur Montage in Anzeigetafeln verwendet werden. Für den Ausschnitt beachten Sie bitte die Maße auf →...
  • Seite 23: Gehäuse Drehen

    Levelflex M FMP43 mit HART/4...20 mA Montage 3.3.6 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...
  • Seite 24: Reinigung Der Sonde

    Montage Levelflex M FMP43 mit HART/4...20 mA Reinigung der Sonde 3.5.1 Reinigung der Sonde im Behälter Einbau in der Nähe der Behälterwand • Durch den Einbau der Sonde in der Nähe der Behälterwand wird, bei Verwendung einer Sprühkugel, der Reinigungseffekt verbessert.
  • Seite 25: Reinigung Der Sonde Außerhalb Des Behälters

    Levelflex M FMP43 mit HART/4...20 mA Montage 3.5.2 Reinigung der Sonde außerhalb des Behälters Zur besseren Reinigung der Sonde, kann diese demontiert werden. Die Demontage erfordert folgende Werkzeuge: • Hinweis! Schraubstock mit Fiber-Schonbacken (Oberflächenschutz des polierten Sondenstabes) • Hakenschlüssel für Milchrohr- oder SMS-Verschraubung •...
  • Seite 26 Montage Levelflex M FMP43 mit HART/4...20 mA Montage der Sonde Die Montage erfolgt in umgekehrter Reihenfolge: • Adapter o mit 4,5 Nm auf den Sondenstab p aufschrauben • Adapter zusammen mit dem Sondenstab in den Behälter-Prozessanschluss einschrauben und mit 20 Nm festziehen •...
  • Seite 27: Verdrahtung

    Levelflex M FMP43 mit HART/4...20 mA Verdrahtung Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: ● Die Versorgungsspannung muß mit der am Typenschild (1) übereinstimmen. Achtung! ● Versorgungsspannung ausschalten, bevor Sie das Gerät...
  • Seite 28: Verdrahtung Im Gehäuse T12

    Verdrahtung Levelflex M FMP43 mit HART/4...20 mA Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte Folgendes beachten: ● Die Versorgungsspannung muss mit der am Typenschild (1) Achtung! übereinstimmen. ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg ● Versorgungsspannung ausschalten, bevor Sie das Gerät Order Code: Ser.-No.:...
  • Seite 29: Anschluss Messeinheit

    Levelflex M FMP43 mit HART/4...20 mA Verdrahtung Anschluss Messeinheit Anschlussraum Es stehen drei Gehäuse zur Verfügung: • Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für: – Standard, – Ex ia. • Aluminium Gehäuse T12 mit separatem Anschlussraum für: – Standard, –...
  • Seite 30: Kabeleinführung

    Verdrahtung Levelflex M FMP43 mit HART/4...20 mA Kabeleinführung Kabelverschraubung: M20x1,5 (bei Ex d nur Kabeleinführung) Kabeleinführung: G ½ oder ½ NPT Versorgungsspannung HART, 2-Draht Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Klemmenspannung Kommunikation Stromaufnahme minimal maximal HART 4 mA...
  • Seite 31: Anschluss Hart Mit Anderen Speisegeräten

    Levelflex M FMP43 mit HART/4...20 mA Verdrahtung Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14 , Prüfnorm 60060-1 (10 kA, Puls 8/20 μs) erfordert, muss • das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse verwendet werden, siehe Bestellinformationen auf →...
  • Seite 32: Anschlussempfehlung

    Verdrahtung Levelflex M FMP43 mit HART/4...20 mA " Achtung! Wenn der HART Kommunikationswiderstand nicht im Speisegerät eingebaut ist und mit HART kommuniziert werden soll, ist es notwendig einen Kommunikationswiderstand 250 Ω in die 2- Draht-Leitung einzufügen. Anschlussempfehlung 4.3.1 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen.
  • Seite 33: Bedienung

    Levelflex M FMP43 mit HART/4...20 mA Bedienung Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Behalter Eigen. Standard Alu-Behalter Kunststoff Beh Bypass / Rohr Koax-Sonde nahe Betonwand Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit...
  • Seite 34: Allgemeiner Aufbau Des Bedienmenüs

    Bedienung Levelflex M FMP43 mit HART/4...20 mA 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.: "Grundabgleich", "Sicherheits- einst.", "Ausgang", "Anzeige", etc.
  • Seite 35: Anzeige- Und Bedienelemente

    Levelflex M FMP43 mit HART/4...20 mA Bedienung Anzeige- und Bedienelemente Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Orde Orde r Cod r Cod Ser.- Ser.- No.: No.: sber sber surin surin eich g rang eich g rang U 16...
  • Seite 36: Anzeigesymbole

    Bedienung Levelflex M FMP43 mit HART/4...20 mA 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
  • Seite 37: Vor-Ort-Bedienung

    Levelflex M FMP43 mit HART/4...20 mA Bedienung Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B.
  • Seite 38: Parametrierung Freigeben

    Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung.
  • Seite 39: Werkseinstellung (Reset)

    Levelflex M FMP43 mit HART/4...20 mA Bedienung 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig.
  • Seite 40: Anzeige Und Bestätigen Von Fehlermeldungen

    Bedienung Levelflex M FMP43 mit HART/4...20 mA Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...
  • Seite 41: Endress+Hauser-Bedienprogramm

    5.4.1 Endress+Hauser-Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Man- agement Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Unterstützt werden die Betriebssysteme Win2000, Windows XPm und Windows Vista. FieldCare unterstützt folgende Funktionen: •Parametrierung von Messumformern im Online-Betrieb...
  • Seite 42: Tanklinearisierung

    Bedienung Levelflex M FMP43 mit HART/4...20 mA Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041 Endress+Hauser...
  • Seite 43: Kommunikation Hart

    Levelflex M FMP43 mit HART/4...20 mA Bedienung Kommunikation HART Außer über die Vor-Ort-Bedienung können Sie das Messgerät auch mittels HART-Protokoll para- metrieren und Messwerte abfragen. Für die Bedienung stehen Ihnen zwei Möglichkeiten zur Ver- fügung: • Bedienung über das universelle Handbediengerät Field Communicator 375.
  • Seite 44: Inbetriebnahme

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle”. • Checkliste “Anschlusskontrolle”. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display: Softwareversion, Kommunikationsprotokoll und Sprachauswahl ⇒...
  • Seite 45: Grundabgleich

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Grundabgleich Unterkante Prozessanschluss: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 46 Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fäl- len nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
  • Seite 47: Grundabgleich Mit Vu331

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Grundabgleich mit VU331 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...
  • Seite 48: Funktion "Medium Eigensch."

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein Schwallrohr konzipiert. Wenn Sie diese Option auswählen wird die obere Blockdistanz auf 100 mm voreingestellt.
  • Seite 49: Funktion "Messbedingungen"

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Für sehr lockere oder aufgelockerte Schüttgüter gilt die jeweils niedrigere Gruppe. Reduktion des max. möglichen Messbereiches durch: • extrem lockere Oberfläche von Schüttgütern, z.B. Schüttgut mit niedrigem Schüttgewicht bei pneumatischer Befüllung. • Ansatzbildung, vor allem von feuchten Produkten.
  • Seite 50 Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
  • Seite 51: Funktion "Abgleich Leer"

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. E = Abgleich Leer (= Nullpunkt) L00-FMP4xxxx-14-00-06-de-008 Funktion "Abgleich voll"...
  • Seite 52: Funktion "Distanz/Messwert"

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw.
  • Seite 53 Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Distanz = ok Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
  • Seite 54 Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsäch- lichen Messwert bzw.
  • Seite 55: Blockdistanz

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Blockdistanz Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8m Länge werkseitig auf 0,2m eingestellt. Bei Seilsonden mit Längen über 8m, sind als obere Blockdistanz 2,5% der Sondenlänge eingestellt.
  • Seite 56: Messabweichung

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: digital analog Summe aus Nichtlinearität, Messbereich: ± 0,06 % Nichtwiederholbarkeit und – bis 10 m: ±3 mm Hysterese –...
  • Seite 57: Hüllkurve Mit Vu331

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Hüllkurve mit VU331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) ⇒ ENDRESS + HAUSER – Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...
  • Seite 58: Funktion "Hüllkurvendarstellung" (0E3)

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Endwert Distanz des der Darstellung ausgewerteten Echos Sondenlänge...
  • Seite 59: Ausblendung

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme 6.7.3 Ausblendung • Werksausblendung Schon bei der Auslieferung ist eine Ausblendung (Leerkurve) im Gerät vorhanden. • Kundenausblendung Im teilbefüllten Zustand kann die Distanz bis 10 cm vor den tatsächlichen Gesamtfüllstand aus- geblendet werden, (Bereich Ausblendung = tatsächliche Distanz zum Gesamtfüllstand - 10 cm) bzw.
  • Seite 60: Beenden Der Navigation

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links.
  • Seite 61: Grundabgleich Mit Endress+Hauser Bedienprogramm

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/6: •...
  • Seite 62 Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende...
  • Seite 63 Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
  • Seite 64 Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Grundabgleich Schritt 6/6: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.
  • Seite 65: Beurteilung Der Messung Mit Hilfe Der Hüllkurve

    Levelflex M FMP43 mit HART/4...20 mA Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
  • Seite 66: Benutzerspezifische Anwendungen (Bedienung)

    Inbetriebnahme Levelflex M FMP43 mit HART/4...20 mA Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist.
  • Seite 67: Wartung

    Gehäuseoberfläche und die Dichtungen nicht angreift. Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können (siehe Kap. 9.4 "Ersatzteile" → ä 77). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service.
  • Seite 68: Zubehör

    Zubehör Levelflex M FMP43 mit HART/4...20 mA Zubehör Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle. Gehäuse F12 / T12 M IC M IC O rd O rd P IL P IL r.
  • Seite 69: Abgesetzte Anzeige Und Bedienung Fhx40

    Levelflex M FMP43 mit HART/4...20 mA Zubehör Abgesetzte Anzeige und Bedienung FHX40 Micropilot M Wandmontage Rohrmontage Levelflex M (ohne Montagebügel) (Montagebügel und -platte optional Prosonic M e r . e r . mitgeliefert, s. Produktstruktur) o . : o . :...
  • Seite 70: Commubox Fxa191 Hart

    Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= End- ress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI405C/07/de. Hinweis! Für die folgenden Endress+Hauser Geräte benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291": • Cerabar S PMC71, PMP7x • Deltabar S PMD7x, FMD7x •...
  • Seite 71: Schutzdeckel

    Mit dem Schutzdeckel kann die Sonde bei demontierter Elektronik verschlossen werden. Für Einzelheiten siehe BA362F/00/A6. Bestellnummer: 71041379 L00-FMP43xxx-06-00-00-xx-016 Kalibrations-Kit Das Kalbrations-Kit dient zur regelmäßigen Überprüfung der Genauigkeit und Reproduzierbarkeit des Füllstandsmessgerätes Levelflex M FMP43. Für Einzelheiten siehe BA360F/00/DE. Bestellnummer: 71041382 Endress+Hauser...
  • Seite 72: Störungsbehebung

    Störungsbehebung Levelflex M FMP43 mit HART/4...20 mA Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.
  • Seite 73: Systemfehlermeldungen

    Levelflex M FMP43 mit HART/4...20 mA Störungsbehebung Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt ansteht, Elektronik tauschen...
  • Seite 74 Störungsbehebung Levelflex M FMP43 mit HART/4...20 mA Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...
  • Seite 75: Anwendungsfehler

    Levelflex M FMP43 mit HART/4...20 mA Störungsbehebung Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 73) nung oder ein Fehlermeldungen (→ ä 73) Alarm an. → Messwert (00) ist gemessene Distanz 1.
  • Seite 76 Störungsbehebung Levelflex M FMP43 mit HART/4...20 mA Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 20 mA/100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).
  • Seite 77: Ersatzteile

    Levelflex M FMP43 mit HART/4...20 mA Störungsbehebung Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Produkte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.
  • Seite 78: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.
  • Seite 79: Technische Daten

    Levelflex M FMP43 mit HART/4...20 mA Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf → ä 14) und der Messgröße Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf → ä 88) wird der Füllstand rechnerisch ermittelt.
  • Seite 80: Einsatzbedingungen: Umgebung

    Technische Daten Levelflex M FMP43 mit HART/4...20 mA Einfluss der Umgebungstem- Die Messungen sind durchgeführt gemäss EN 61298-3: peratur • digitaler Ausgang (HART, PROFIBUS PA, FOUNDATION Fieldbus): – mittlerer T : 0,6 mm/10 K, max. ±3,5 mm über den gesamten Temperaturbereich -40 °C...+80 °C...
  • Seite 81 Levelflex M FMP43 mit HART/4...20 mA Technische Daten Schutzart • bei geschlossenem Gehäuse getestet nach: – Gehäuse F12/T12: IP68, NEMA6P (24 h bei 1,83 m unter Wasser) – Gehäuse F23: IP69K in Verbindung mit den Kabeleinführungen M20 G ½ und NPT ½...
  • Seite 82: Einsatzbedingungen: Prozess

    Technische Daten Levelflex M FMP43 mit HART/4...20 mA 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird vom bestellten O-Ring Werkstoff bestimmt: O-Ring Werkstoff Min. Temperatur Max. Temperatur FFKM (Kalrez) -20 °C +150 °C Hier...
  • Seite 83: Konstruktiver Aufbau

    Levelflex M FMP43 mit HART/4...20 mA Technische Daten 10.1.6 Konstruktiver Aufbau Sondenlängentoleranzen Toleranz Stablänge + 0 / - 3 mm < 1000 mm + 0 / - 5 mm 1000 ... < 4000 mm Gewicht Teil Gewicht Gehäuse T12 ca. 2,7 kg Gehäuse F12...
  • Seite 84 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Zertifikate Die Geräte werden zum Einsatz in explosionsgefährdeten Bereichen zertifiziert. Die zu beachten- den Sicherheitshinweise werden beigefügt und auf dem Typenschild referenziert:...
  • Seite 85: Ergänzende Dokumentation

    Die spaltfreien Verbindungen lassen sich mit den branchenüblichen Reinigungsmethoden rückstandslos reinigen. Viele Varianten des Levelflex M erfüllen die Anforderungen des 3A-Sanitary Standard Nr. 74. Endress+Hauser bestätigt dies mit der Anbringung des 3A-Symbols. Pharma (CoC) Certificate of Compliance (CoC) • siehe Bestellinformation → ä 8, Merkmal 100 "Zusatzausstattung:", Variante "P".
  • Seite 86: Anhang

    Anhang Levelflex M FMP43 mit HART/4...20 mA Anhang 11.1 Bedienmenü HART (Anzeigemodul) Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Sondenende 030 … Länge bestim Abgleich leer Standard unbekannt Standard Wert eingeben siehe Funktionsgruppe “Längenabgleich 03” Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh.
  • Seite 87 Levelflex M FMP43 mit HART/4...20 mA Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell...
  • Seite 88: Funktionsbeschreibung

    Anhang Levelflex M FMP43 mit HART/4...20 mA 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. 11.3 Arbeitsweise und Systemaufbau 11.3.1 Funktionsweise (Messprinzip) Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet.
  • Seite 89: Messeinrichtung

    Levelflex M FMP43 mit HART/4...20 mA Anhang Eingang Die reflektierten Impulse werden von der Sonde zur Elektronik übertragen. Dort wertet ein Mikro- prozessor die Signale aus und identifiziert das Füllstandecho, welches durch die Reflexion der Hoch- frequenzimpulse an der Produktoberfläche verursacht wurde. Der eindeutigen Signalfindung kommt dabei die mehr als 30-jährige Erfahrung mit Pulslaufzeitverfahren zugute, die in die Ent-...
  • Seite 90 • mit einem Personal Computer, FXA291 und ToF Adapter FXA291 (USB) und dem Bedienpro- gramm "FieldCare". Das ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser (Radar, Ultraschall, geführte Microimpulse). Es dient zur Unterstützung der Inbetriebnahme, Datensicherung, Signal- analyse und Dokumentation der Messstelle.
  • Seite 91 Levelflex M FMP43 mit HART/4...20 mA Anhang Endress+Hauser...
  • Seite 92 Anhang Levelflex M FMP43 mit HART/4...20 mA Endress+Hauser...
  • Seite 93 Levelflex M FMP43 mit HART/4...20 mA Anhang Endress+Hauser...
  • Seite 94: Stichwortverzeichnis

    Levelflex M FMP43 mit HART/4...20 mA Stichwortverzeichnis Stichwortverzeichnis Abgleich leer ........51 Mediengruppe .
  • Seite 95: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 96 www.endress.com/worldwide BA357F/00/de/03.09 Nr. 71074934 CCS/FM+SGML 6.0/ProMoDo 71074934...
