4 Elektrischer Anschluß
Warnung!
Hinweis!
Achtung!

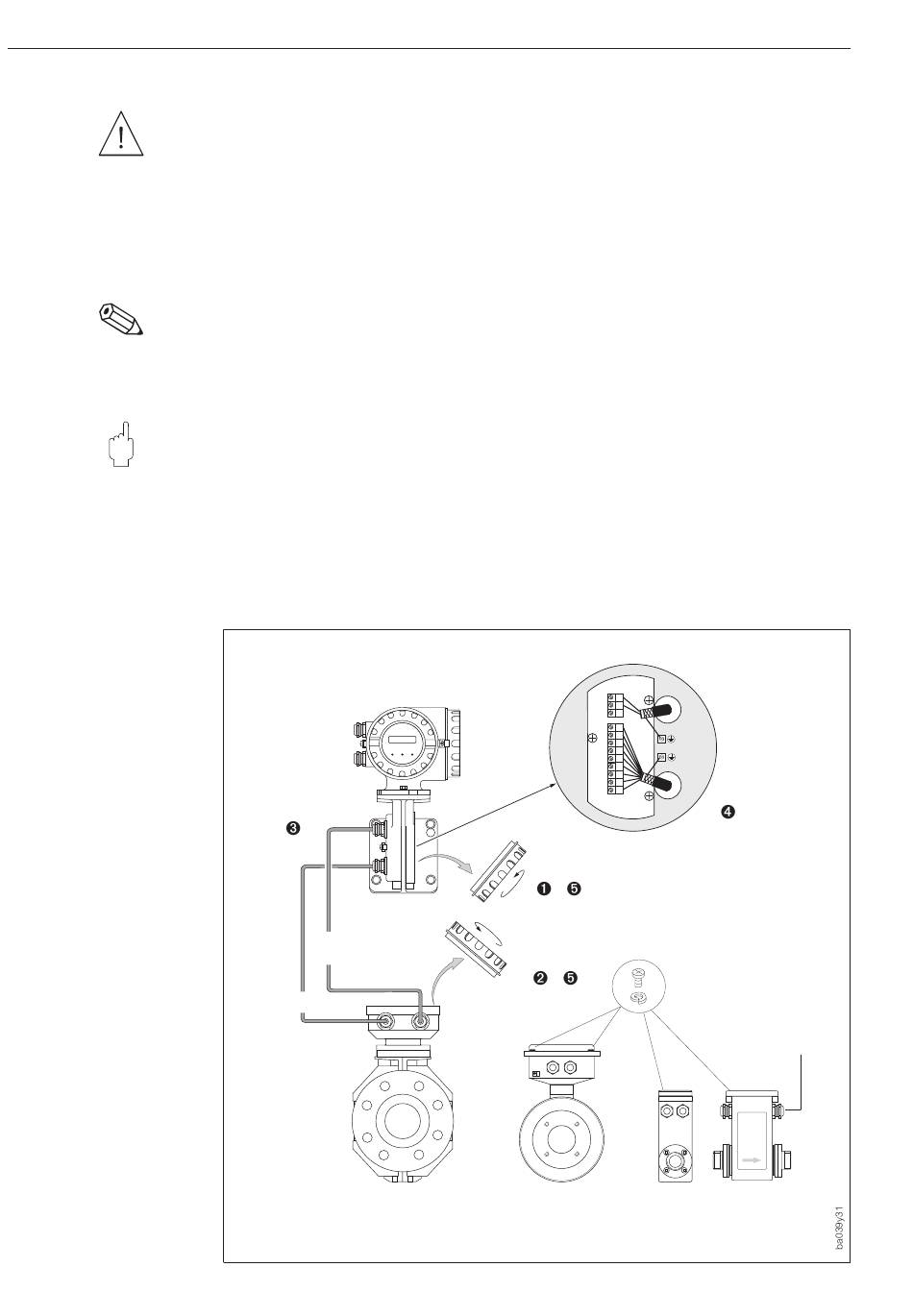

Abb. 25
Anschluß Verbindungskabel
Meßumformer / Meßaufnehmer
26
4.3 Anschluß Verbindungskabel für Getrennt-Ausführung
Warnung!
Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Meßgerät öffnen.
1. Sicherungskralle lösen und Deckel vom Meßumformergehäuse entfernen.
2. Deckel vom Meßaufnehmer - Anschlußgehäuse entfernen:
– Promag A, H: Lösen Sie dazu die vier Kreuzschlitzschrauben
– Promag F:
Lösen Sie die Sicherungskralle und schrauben Sie den
Deckel ab.
Hinweis!
Beim Meßaufnehmer Promag A befinden sich die Anschlußklemmen in dessen
Gehäuseinnern.
3. Führen Sie das Signal- und Spulenkabel durch die entsprechenden
Kabeleinführungen der Anschlußgehäuse.
Achtung!
Zerstörungsgefahr der Spulenansteuerung! Spulenkabel deshalb nur anschließen
oder lösen, nachdem die Versorgung für das Meßgerät abgeschaltet wurde.
4. Verdrahtung zwischen Meßaufnehmer / Meßumformer gemäß den elektrischen
Anschlußplänen (s. Abb. 26) vornehmen.
5. Anschlußgehäusedeckel wieder gut festschrauben. Bei Promag F ist zusätzlich
die Innensechskant-Zylinderschraube der Sicherungskralle anzuziehen.
Meßumformer
Spulenstrom-
kabel
Signalkabel
Promag F
Promag 30 (Modell '99)
41
42
22
23
36
37
4
8
7
5
6
FS
Promag H
Promag A
Meßaufnehmer
Spulenstrom-
kabel
FL
