3.8 Montage Promag F (Meßaufnehmer)

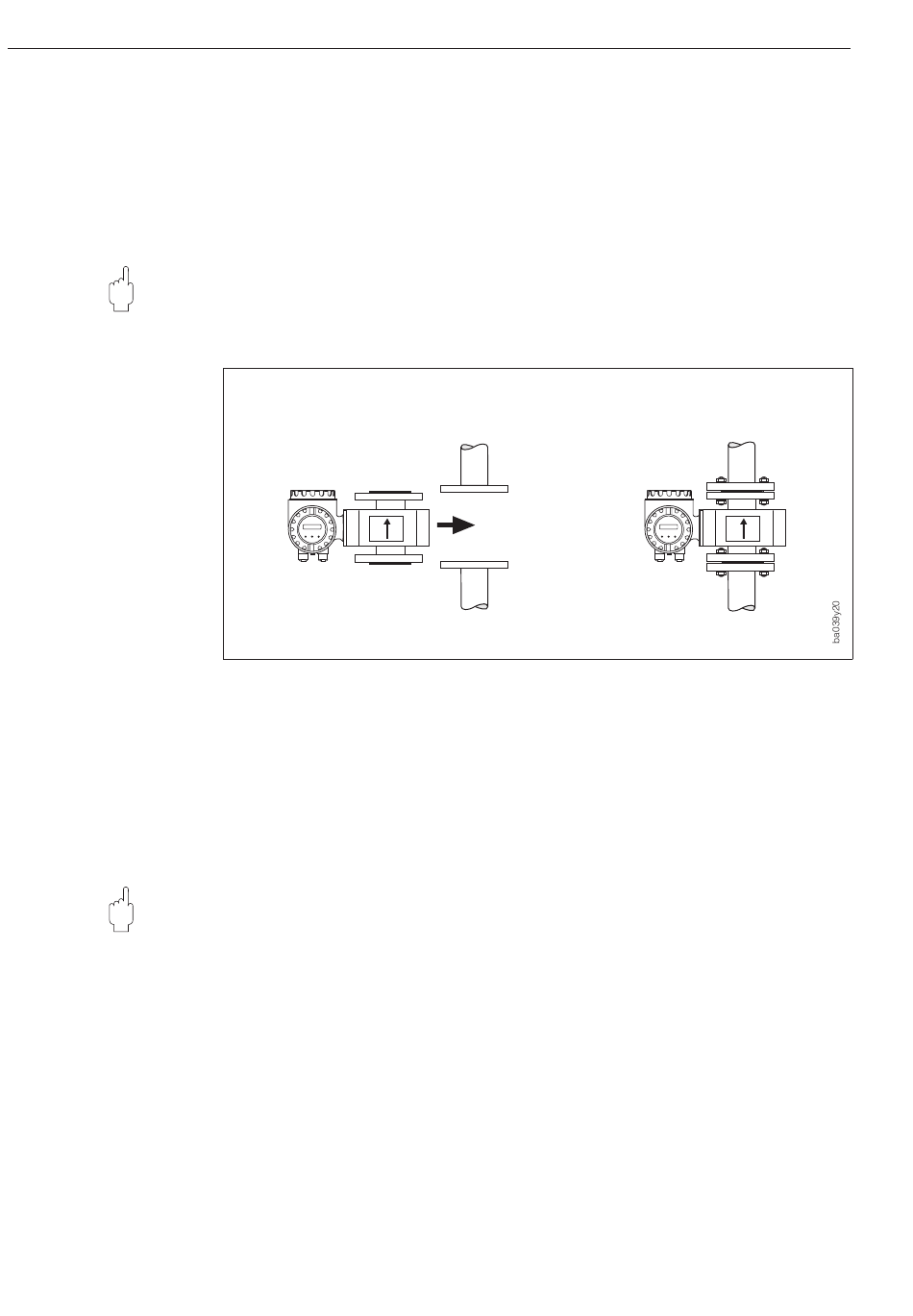

Der Meßaufnehmer wird zwischen die Flansche der Rohrleitung montiert (Abb. 15).
Da die Meßrohrauskleidung über die Meßaufnehmerflansche gezogen ist, übernimmt
sie gleichzeitig die Dichtungsfunktion.
Achtung!
Das Teflon (PTFE)-ausgekleidete Meßrohr des Promag F ist zum Schutz der über die
Flansche gebördelten Auskleidung mit Schutzscheiben versehen. Diese dürfen erst
unmittelbar vor der Montage des Meßaufnehmers entfernt werden. Achten Sie darauf,
daß die Auskleidung am Flansch nicht verletzt oder entfernt wird. Im Lager müssen
die Schutzscheiben montiert bleiben.
Dichtungen
• Falls die Meßrohrauskleidung aus Weichgummi oder Teflon (PTFE) besteht, kann
auf die Flanschdichtung verzichtet werden.
• Bei Weichgummi-Auskleidung ist der Gegenflansch mit elektrisch nichtleitendem
Dichtungsfett dünn einzustreichen.
• Verwenden Sie nur Dichtungen nach DIN 2690.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlußgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie
z.B. Graphit! Auf der Innenseite des Meßrohres kann sich eine elektrisch leitende
Schicht bilden und das Meßsignal kurzschließen.
Schrauben-Anziehdrehmomente → siehe folgende Seite!
Einbaulängen und Abmessungen → siehe Seiten 62, 63
