Promag 30 (Modell '99)
Hilfseingang
Stromausgang als Hilfsspannungsquelle
Wird der Stromausgang nicht benötigt, so kann dieser als Hilfsspannungsquelle
benutzt werden. Stellen Sie dafür den Stromausgang auf 4-20 mA (s. Seite 40).
Achtung!
Beachten Sie unbedingt die für Ein- und Ausgänge geltenden
Spezifikationen (s. Seite 23)
Endress+Hauser
+
24
25
-
+
24
-
25
+
26
-
27
Externer Schalter
+
Externe Spannungs-
-
quelle 3...30 V
Externer Schalter
Drahtbrücke
4 Elektrischer Anschluß
Achtung!
Abb. 24

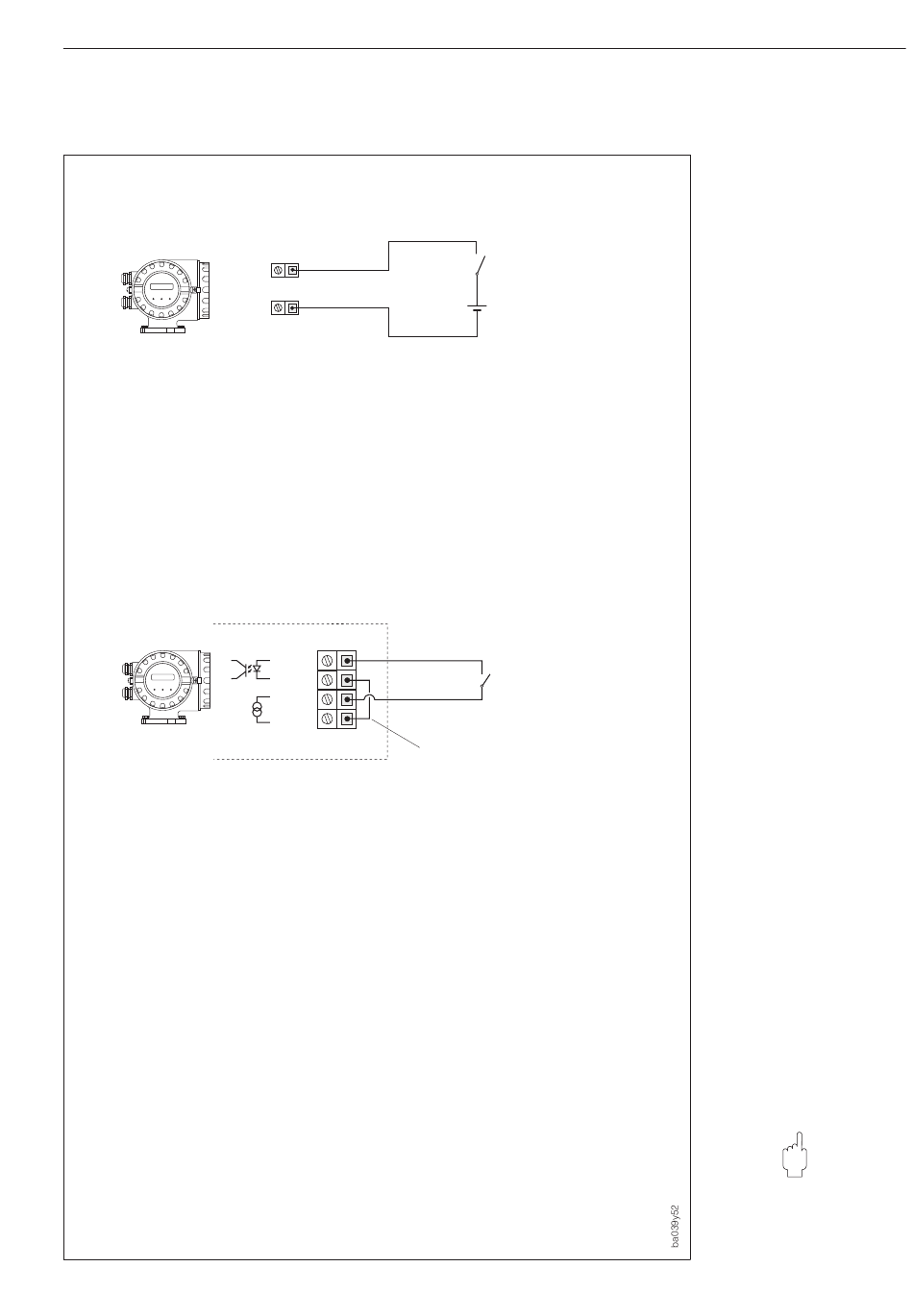

Anschlußbeispiele (Promag 30)
25
