Promag 30 (Modell '99)

4.6 Inbetriebnahme

Vor dem ersten Einschalten der Meßeinrichtung sollten Sie nochmals folgende
Kontrollen durchführen:
• Überprüfen Sie die elektrischen Anschlüsse und Klemmenbelegungen.
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspan-
nung und Frequenz.
• Stimmt die Pfeilrichtung auf dem Meßaufnehmer-Typenschild mit der tatsächlichen
Durchflußrichtung in der Rohrleitung überein?
Falls diese Kontrollen positiv ausfallen, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Meßeinrichtung interne Testfunktionen.
Während dieses Vorgangs erscheint auf der Anzeige des Meßgerätes die folgende
Sequenz von Meldungen:
Pro-3_' Promag 30 (Modell '99)
Danach erscheint der aktuell eingestellte Anzeigemodus (3 Möglichkeiten):
– rate Anzeige Durchflußwert
– total Anzeige Totalisator
– Alternat
Alternierende Anzeige von Durchfluß / Totalisator
(Wechsel ca. alle 10 Sekunden)
Nach erfolgreichem Aufstarten wird der normale Meßbetrieb aufgenommen. Auf der
Anzeige werden nun, je nach eingestelltem Anzeigemodus, Durchfluß- und/oder Totali-
satorwert sowie die aktuelle Maßeinheit angezeigt ("HOME-Position").
ENDRESS+HAUSER
PROMAG
l/s l l
3 3 3
m /h h m m
USgpm gpm USgal USgal
Low flow cutoff flow cutoff USgal x 1000 USgal x 1000
Overflow rflow Error Error Empty Pipe Empty Pipe
- - + +
E E
m 3 /h
+ 148816
Endress+Hauser
Beispiele (HOME-Position)
Durchflußanzeige
2.884
2.884 m
Totalisator
148816 USgal (z.B. seit dem
letzten Totalisator-Reset)
USgal
3
/h
4 Elektrischer Anschluß

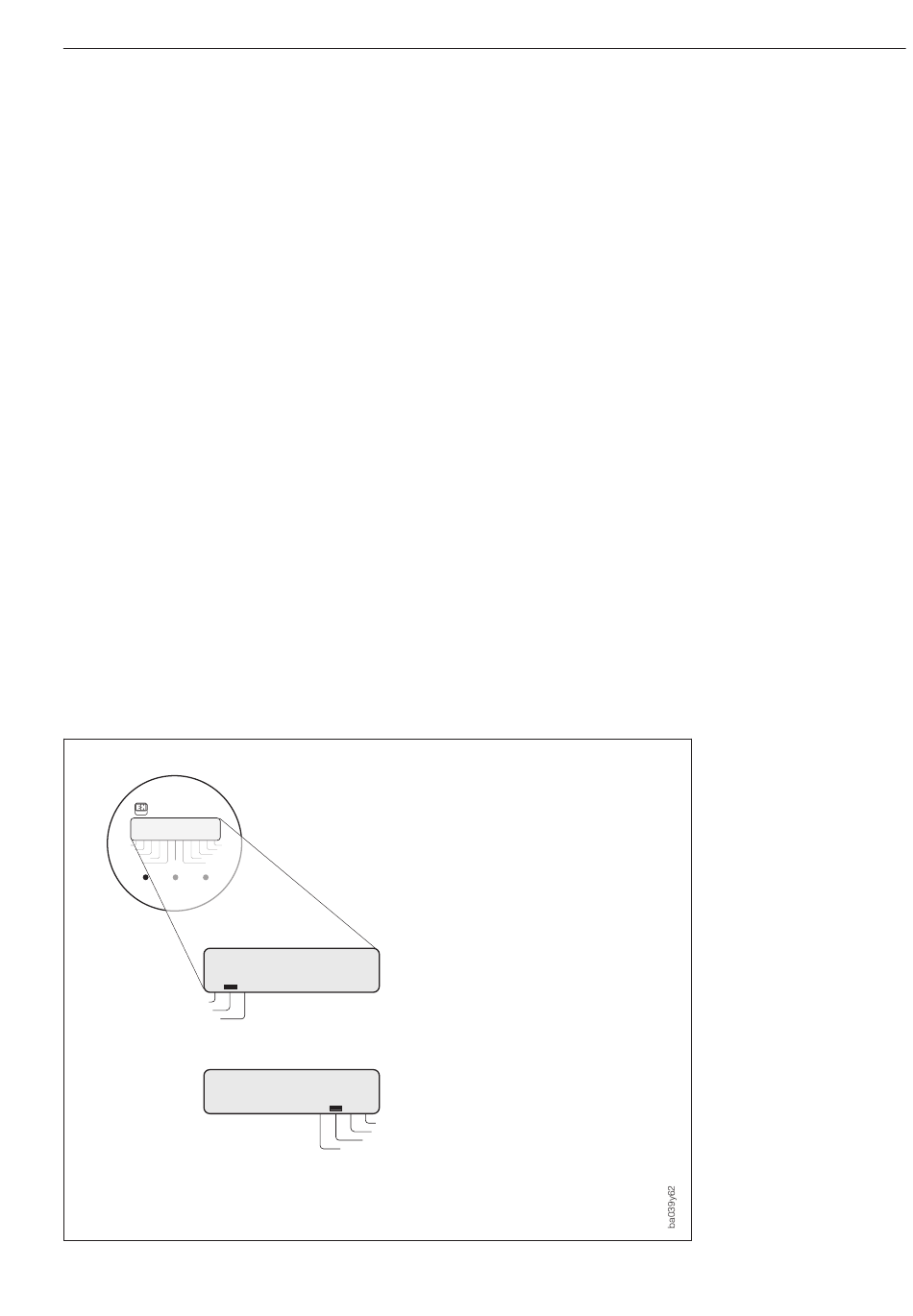

Abb. 31:
Anzeigebeispiele
(HOME-Position)
