Zahlenwertdarstellung
auf der Anzeige
Grundzahlenwert (G)
9.700 E2
m 3 /h
Multiplikationsfaktor (M)
+5
E 5 = 10 = 100000
+4
E 4 = 10 = 10000
+3
E 3 = 10 = 1000
+2
E 2 = 10 = 100
+1
E 1 = 10 = 10
0
E 0 = 10 = 1
–1
E–1 = 10 = 0,1
–2
E–2 = 10 = 0,01
–3
E–3 = 10 = 0,001
–4
E–4 = 10 = 0,0001
–5
E–5 = 10 = 0,00001
Effektiver Zahlenwert = G × M
Beispiel:
9.700 E 2
= 9,700 × 10
+2 3
= 970,0 [m /h]
9.700 E-2
= 9,700 × 10
–2 3
= 0,097 [m /h]
2

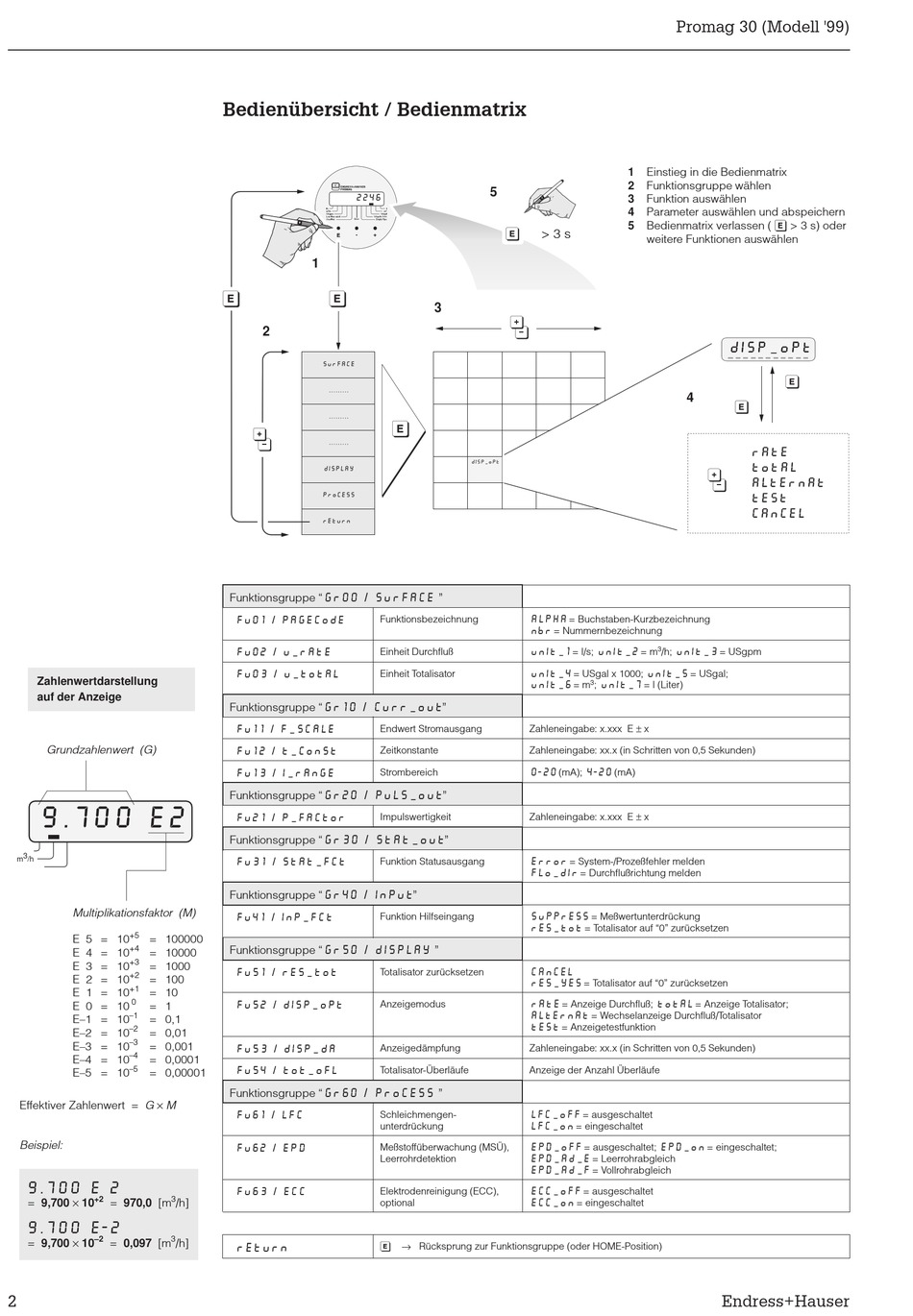

Bedienübersicht / Bedienmatrix
1
2
Funktionsgruppe "Gr00 / surface "
Fu01 / pagecode Funktionsbezeichnung
Fu02 / u_rate
Einheit Durchfluß
Fu03 / u_total Einheit Totalisator
Funktionsgruppe "gr10 / curr_out"
fu11 / F_Scale Endwert Stromausgang
fu12 / t_Const Zeitkonstante
fu13 / I_range Strombereich
Funktionsgruppe "gr20 / puls_out"
fu21 / P_Factor Impulswertigkeit
Funktionsgruppe "gr30 / stat_out"
fu31 / stat_fct Funktion Statusausgang
Funktionsgruppe "gr40 / input"
fu41 / inp_fct Funktion Hilfseingang
Funktionsgruppe "gr50 / display "
fu51 / res_tot Totalisator zurücksetzen
fu52 / disp_opt Anzeigemodus
fu53 / disp_da Anzeigedämpfung
fu54 / tot_ofl Totalisator-Überläufe
Funktionsgruppe "gr60 / process "
fu61 / lfc Schleichmengen-
unterdrückung
fu62 / epD Meßstoffüberwachung (MSÜ),
Leerrohrdetektion
fu63 / ecc Elektrodenreinigung (ECC),
optional
1
return
5
> 3 s
3
ALPHA = Buchstaben-Kurzbezeichnung
nbr = Nummernbezeichnung
unit_1 = l/s; unit_2 = m
unit_4 = USgal x 1000; unit_5 = USgal;
unit_6 = m
Zahleneingabe: x.xxx E ± x
Zahleneingabe: xx.x (in Schritten von 0,5 Sekunden)
0-20 (mA); 4-20 (mA)
Zahleneingabe: x.xxx E ± x
error = System-/Prozeßfehler melden
flo_dir = Durchflußrichtung melden
suppress = Meßwertunterdrückung
res_tot = Totalisator auf "0" zurücksetzen
cancel
res_yes = Totalisator auf "0" zurücksetzen
rate = Anzeige Durchfluß; total = Anzeige Totalisator;
alternat = Wechselanzeige Durchfluß/Totalisator
test = Anzeigetestfunktion
Zahleneingabe: xx.x (in Schritten von 0,5 Sekunden)
Anzeige der Anzahl Überläufe
lfc_off = ausgeschaltet
lfc_on = eingeschaltet
EPD_off = ausgeschaltet; EPD_on = eingeschaltet;
EPD_Ad_E = Leerrohrabgleich
EPD_Ad_F = Vollrohrabgleich
ecc_off = ausgeschaltet
ecc_on = eingeschaltet
→ Rücksprung zur Funktionsgruppe (oder HOME-Position)
Promag 30 (Modell '99)
1 Einstieg in die Bedienmatrix
2 Funktionsgruppe wählen
3 Funktion auswählen
4 Parameter auswählen und abspeichern
Bedienmatrix verlassen ( 1 > 3 s) oder
5
weitere Funktionen auswählen
4
3
/h; unit_3 = USgpm
3
; unit_7 = l (Liter)
