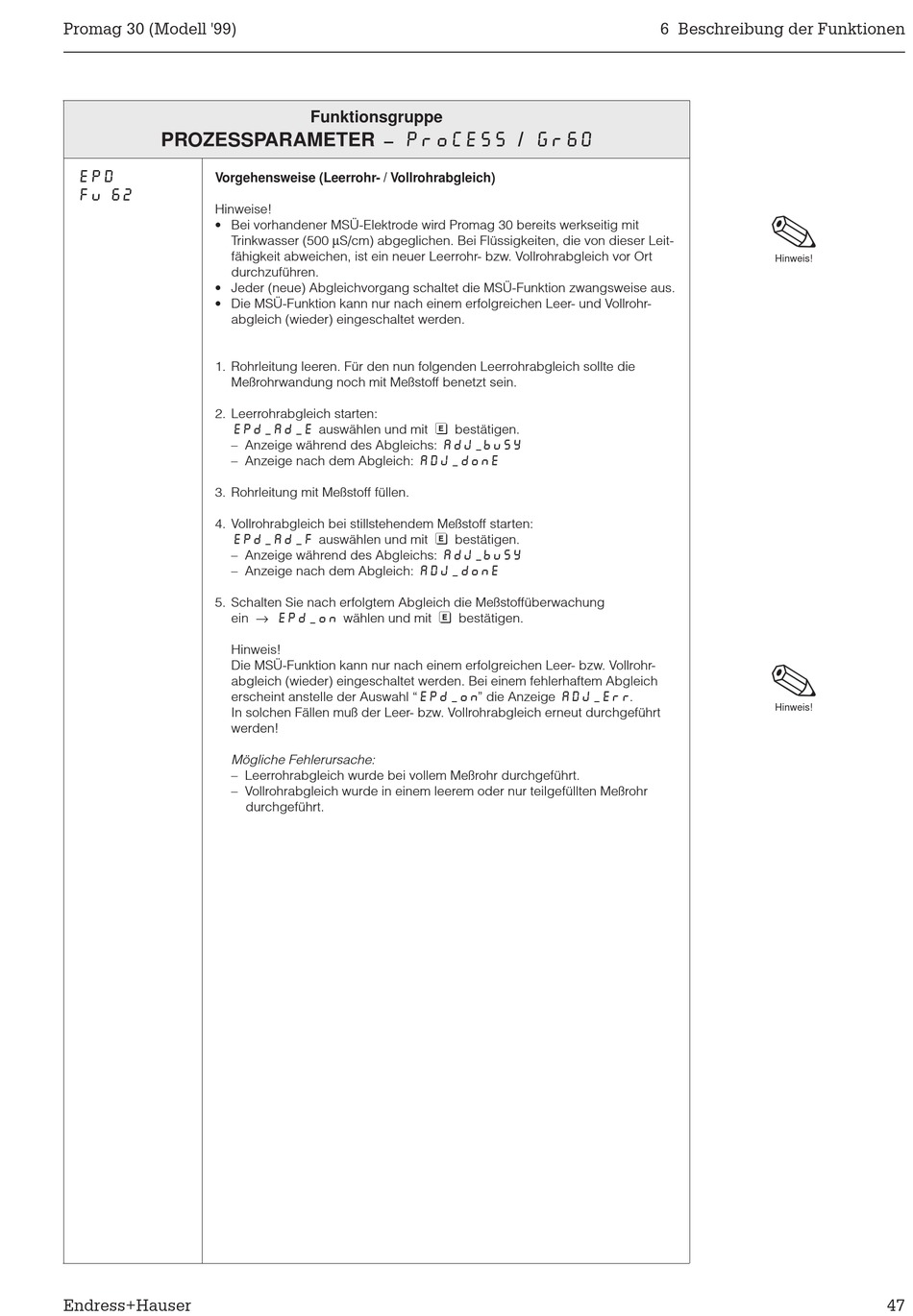

Endress+Hauser promag 30 99 Betriebsanleitung Seite 47

Promag 30 (Modell '99)
PROZESSPARAMETER
EPD
Vorgehensweise (Leerrohr- / Vollrohrabgleich)
fu 62
Hinweise!
• Bei vorhandener MSÜ-Elektrode wird Promag 30 bereits werkseitig mit
Trinkwasser (500 µS/cm) abgeglichen. Bei Flüssigkeiten, die von dieser Leit-
fähigkeit abweichen, ist ein neuer Leerrohr- bzw. Vollrohrabgleich vor Ort
durchzuführen.
• Jeder (neue) Abgleichvorgang schaltet die MSÜ-Funktion zwangsweise aus.
• Die MSÜ-Funktion kann nur nach einem erfolgreichen Leer- und Vollrohr-
abgleich (wieder) eingeschaltet werden.
1. Rohrleitung leeren. Für den nun folgenden Leerrohrabgleich sollte die
Meßrohrwandung noch mit Meßstoff benetzt sein.
2. Leerrohrabgleich starten:
EPd_Ad_E auswählen und mit
– Anzeige während des Abgleichs: Adj_busy
– Anzeige nach dem Abgleich: ADj_done
3. Rohrleitung mit Meßstoff füllen.
4. Vollrohrabgleich bei stillstehendem Meßstoff starten:
EPd_Ad_F auswählen und mit
– Anzeige während des Abgleichs: Adj_busy
– Anzeige nach dem Abgleich: ADj_done
5. Schalten Sie nach erfolgtem Abgleich die Meßstoffüberwachung
ein → Epd_on wählen und mit
Hinweis!
Die MSÜ-Funktion kann nur nach einem erfolgreichen Leer- bzw. Vollrohr-
abgleich (wieder) eingeschaltet werden. Bei einem fehlerhaftem Abgleich
erscheint anstelle der Auswahl "epd_on" die Anzeige ADJ_err.
In solchen Fällen muß der Leer- bzw. Vollrohrabgleich erneut durchgeführt
werden!
Mögliche Fehlerursache:
– Leerrohrabgleich wurde bei vollem Meßrohr durchgeführt.
– Vollrohrabgleich wurde in einem leerem oder nur teilgefüllten Meßrohr
Endress+Hauser
Funktionsgruppe
ProCESS / gr60
–
durchgeführt.
1
bestätigen.
1
bestätigen.
1
bestätigen.
6 Beschreibung der Funktionen
Hinweis!
Hinweis!
47
