Montage

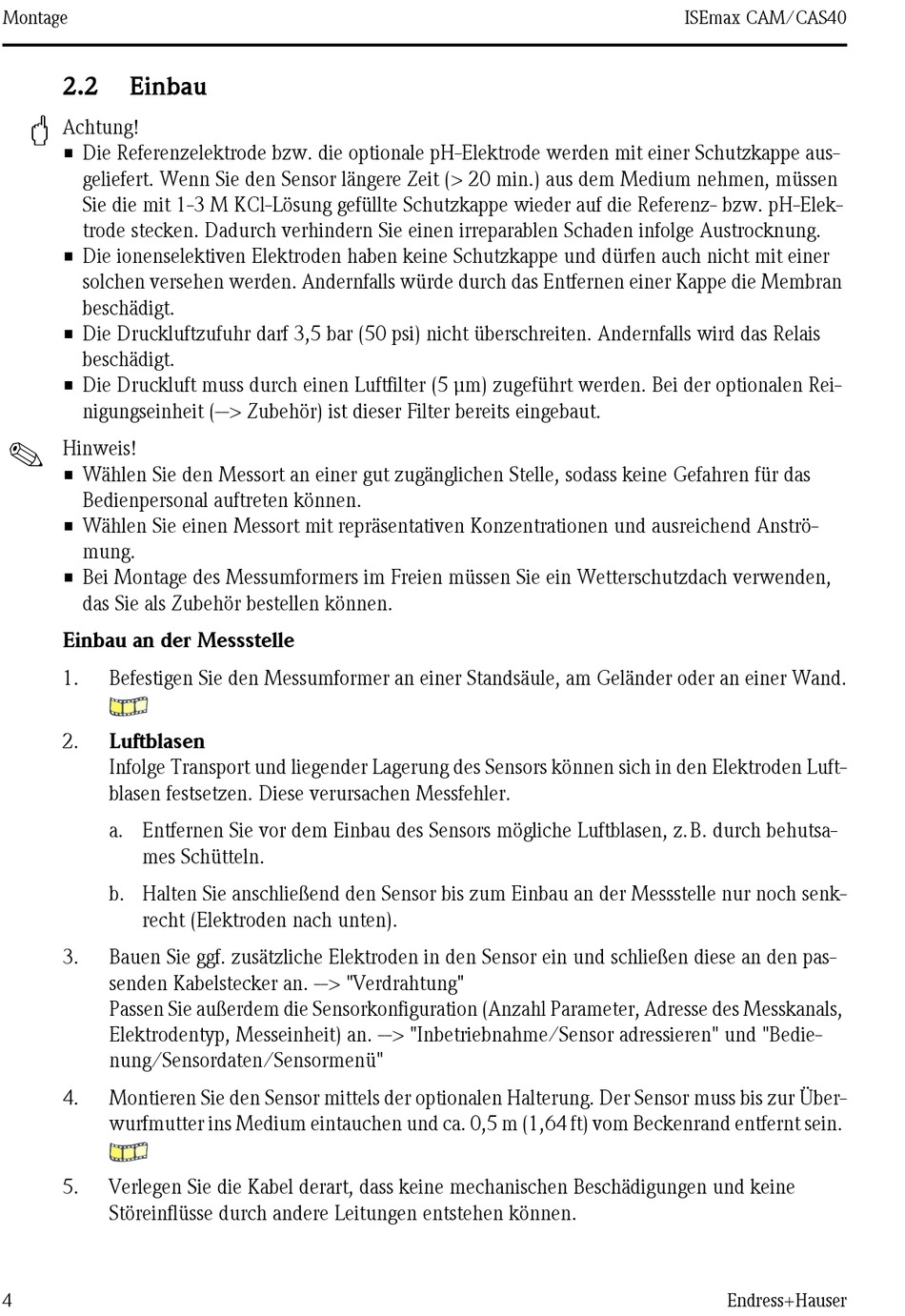

2.2

Einbau

"
Achtung!
• Die Referenzelektrode bzw. die optionale pH-Elektrode werden mit einer Schutzkappe aus-
geliefert. Wenn Sie den Sensor längere Zeit (> 20 min.) aus dem Medium nehmen, müssen
Sie die mit 1-3 M KCl-Lösung gefüllte Schutzkappe wieder auf die Referenz- bzw. pH-Elek-
trode stecken. Dadurch verhindern Sie einen irreparablen Schaden infolge Austrocknung.
• Die ionenselektiven Elektroden haben keine Schutzkappe und dürfen auch nicht mit einer
solchen versehen werden. Andernfalls würde durch das Entfernen einer Kappe die Membran
beschädigt.
• Die Druckluftzufuhr darf 3,5 bar (50 psi) nicht überschreiten. Andernfalls wird das Relais
beschädigt.
• Die Druckluft muss durch einen Luftfilter (5 μm) zugeführt werden. Bei der optionalen Rei-
nigungseinheit (--> Zubehör) ist dieser Filter bereits eingebaut.
!
Hinweis!
• Wählen Sie den Messort an einer gut zugänglichen Stelle, sodass keine Gefahren für das
Bedienpersonal auftreten können.
• Wählen Sie einen Messort mit repräsentativen Konzentrationen und ausreichend Anströ-
mung.
• Bei Montage des Messumformers im Freien müssen Sie ein Wetterschutzdach verwenden,
das Sie als Zubehör bestellen können.
Einbau an der Messstelle
1. Befestigen Sie den Messumformer an einer Standsäule, am Geländer oder an einer Wand.
2. Luftblasen
Infolge Transport und liegender Lagerung des Sensors können sich in den Elektroden Luft-
blasen festsetzen. Diese verursachen Messfehler.
a. Entfernen Sie vor dem Einbau des Sensors mögliche Luftblasen, z.B. durch behutsa-
mes Schütteln.
b. Halten Sie anschließend den Sensor bis zum Einbau an der Messstelle nur noch senk-
recht (Elektroden nach unten).
3. Bauen Sie ggf. zusätzliche Elektroden in den Sensor ein und schließen diese an den pas-
senden Kabelstecker an. --> "Verdrahtung"
Passen Sie außerdem die Sensorkonfiguration (Anzahl Parameter, Adresse des Messkanals,
Elektrodentyp, Messeinheit) an. --> "Inbetriebnahme/Sensor adressieren" und "Bedie-
nung/Sensordaten/Sensormenü"
4. Montieren Sie den Sensor mittels der optionalen Halterung. Der Sensor muss bis zur Über-
wurfmutter ins Medium eintauchen und ca. 0,5 m (1,64 ft) vom Beckenrand entfernt sein.
5. Verlegen Sie die Kabel derart, dass keine mechanischen Beschädigungen und keine
Störeinflüsse durch andere Leitungen entstehen können.
