ISEmax CAM/CAS40
3.2

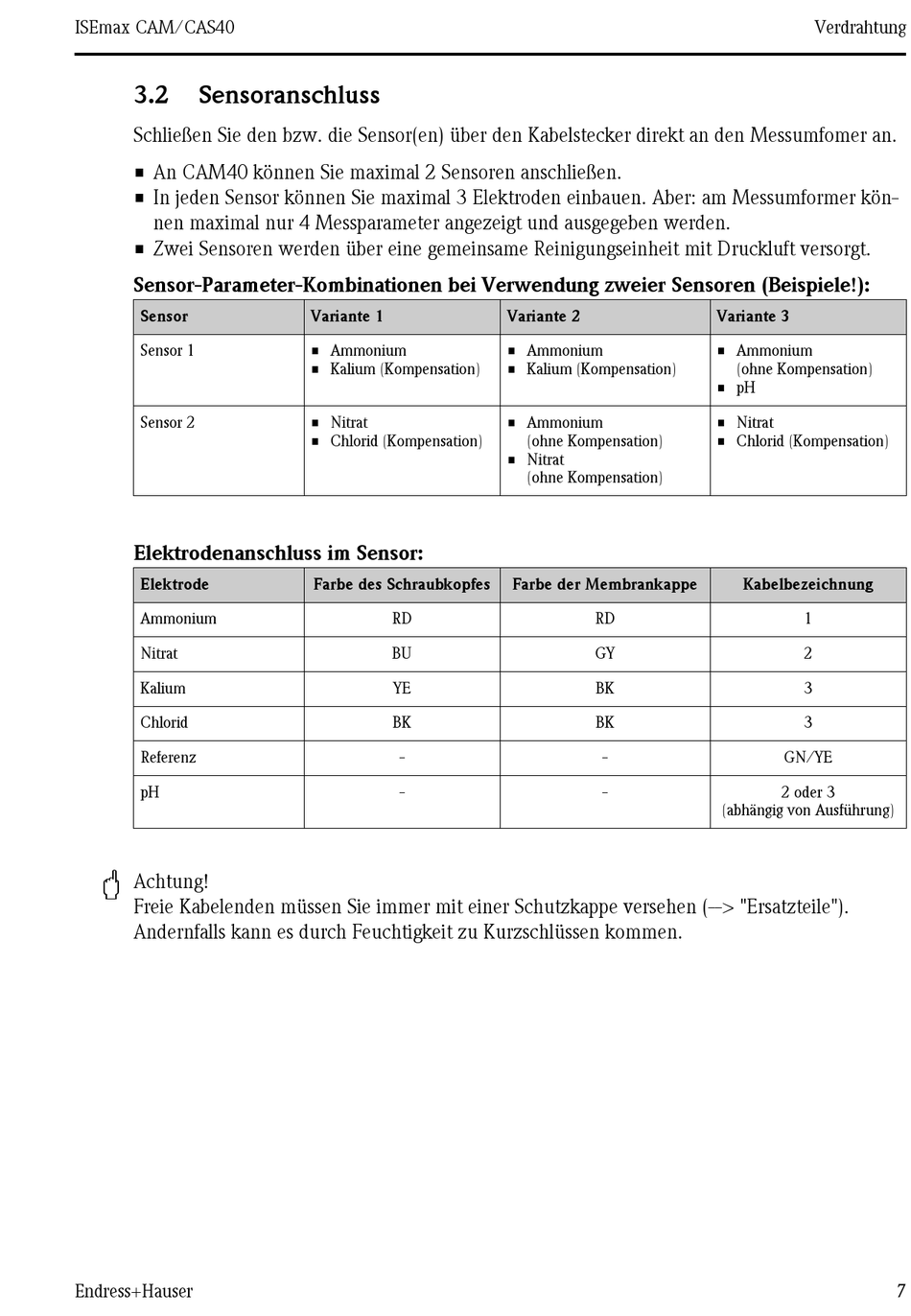

Sensoranschluss

Schließen Sie den bzw. die Sensor(en) über den Kabelstecker direkt an den Messumfomer an.
• An CAM40 können Sie maximal 2 Sensoren anschließen.
• In jeden Sensor können Sie maximal 3 Elektroden einbauen. Aber: am Messumformer kön-
nen maximal nur 4 Messparameter angezeigt und ausgegeben werden.
• Zwei Sensoren werden über eine gemeinsame Reinigungseinheit mit Druckluft versorgt.
Sensor-Parameter-Kombinationen bei Verwendung zweier Sensoren (Beispiele!):
Sensor
Sensor 1
Sensor 2
Elektrodenanschluss im Sensor:
Elektrode
Ammonium
Nitrat
Kalium
Chlorid
Referenz
pH
"
Achtung!
Freie Kabelenden müssen Sie immer mit einer Schutzkappe versehen (--> "Ersatzteile").
Andernfalls kann es durch Feuchtigkeit zu Kurzschlüssen kommen.
Endress+Hauser
Variante 1
• Ammonium
• Kalium (Kompensation)
• Nitrat
• Chlorid (Kompensation)
Farbe des Schraubkopfes
RD
BU
YE
BK
-
-
Variante 2
• Ammonium
• Kalium (Kompensation)
• Ammonium
(ohne Kompensation)
• Nitrat
(ohne Kompensation)
Farbe der Membrankappe
RD
GY
BK
BK
-
-
Verdrahtung
Variante 3
• Ammonium
(ohne Kompensation)
• pH
• Nitrat
• Chlorid (Kompensation)
Kabelbezeichnung
1
2
3
3
GN/YE
2 oder 3
(abhängig von Ausführung)
