Verdrahtung

2.4

Einbaukontrolle

• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Überprüfen Sie alle Kabel und Schläuche auf Beschädigungen.
• Kontrollieren Sie, dass die Kabel frei von elektromagnetischen Störeinflüssen verlegt sind.
3 Verdrahtung
#
Warnung!
• Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
• Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
• Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
3.1

Elektrischer Anschluss am Messumformer

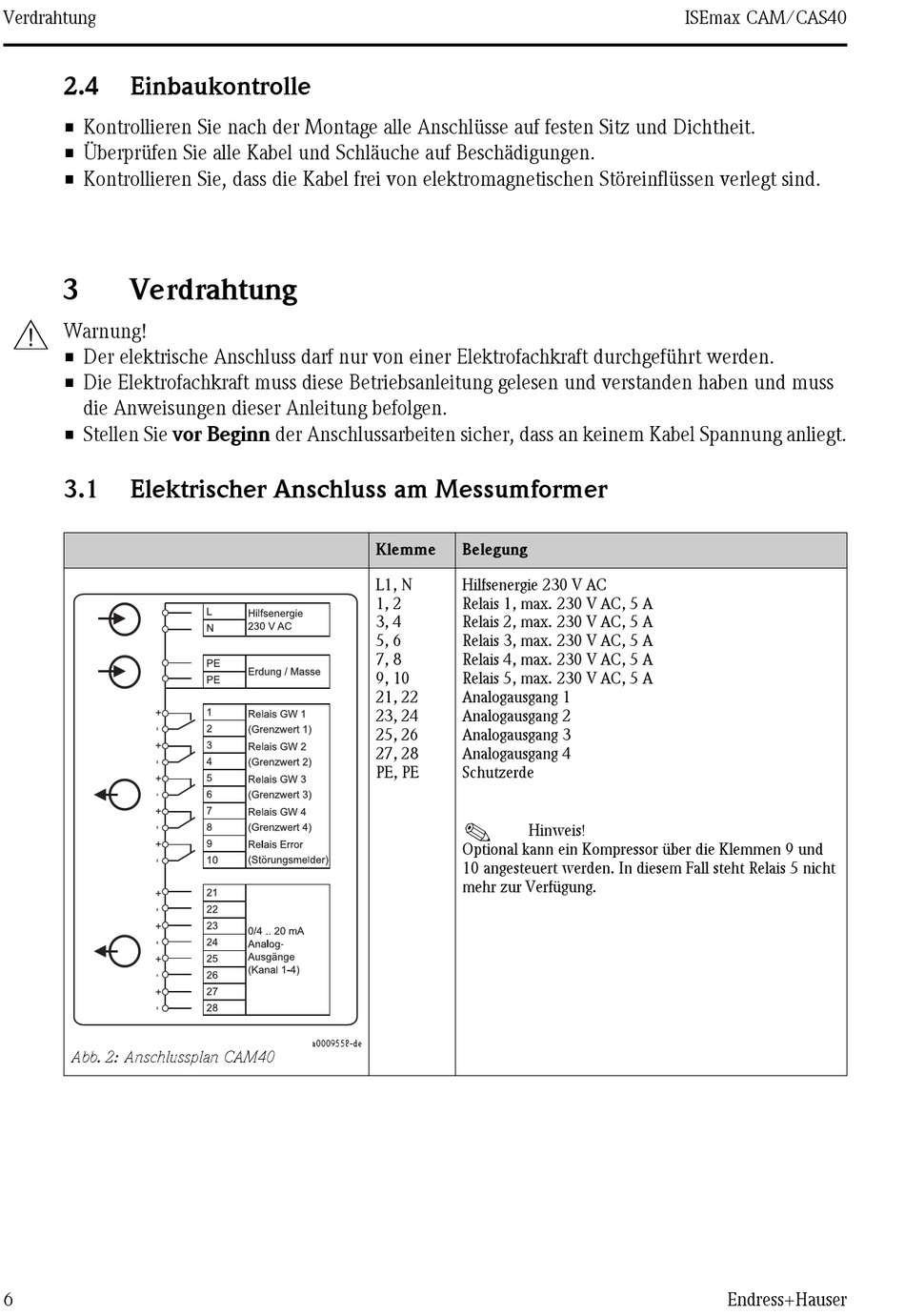

Abb. 2: Anschlussplan CAM40
6
Klemme Belegung
L1, N Hilfsenergie 230 V AC
1, 2 Relais 1, max. 230 V AC, 5 A
3, 4 Relais 2, max. 230 V AC, 5 A
5, 6 Relais 3, max. 230 V AC, 5 A
7, 8 Relais 4, max. 230 V AC, 5 A
9, 10 Relais 5, max. 230 V AC, 5 A
21, 22 Analogausgang 1
23, 24 Analogausgang 2
25, 26 Analogausgang 3
27, 28 Analogausgang 4
PE, PE Schutzerde
!
Optional kann ein Kompressor über die Klemmen 9 und
10 angesteuert werden. In diesem Fall steht Relais 5 nicht
mehr zur Verfügung.
a0009558-de
ISEmax CAM/CAS40
Hinweis!
