SmartBridge

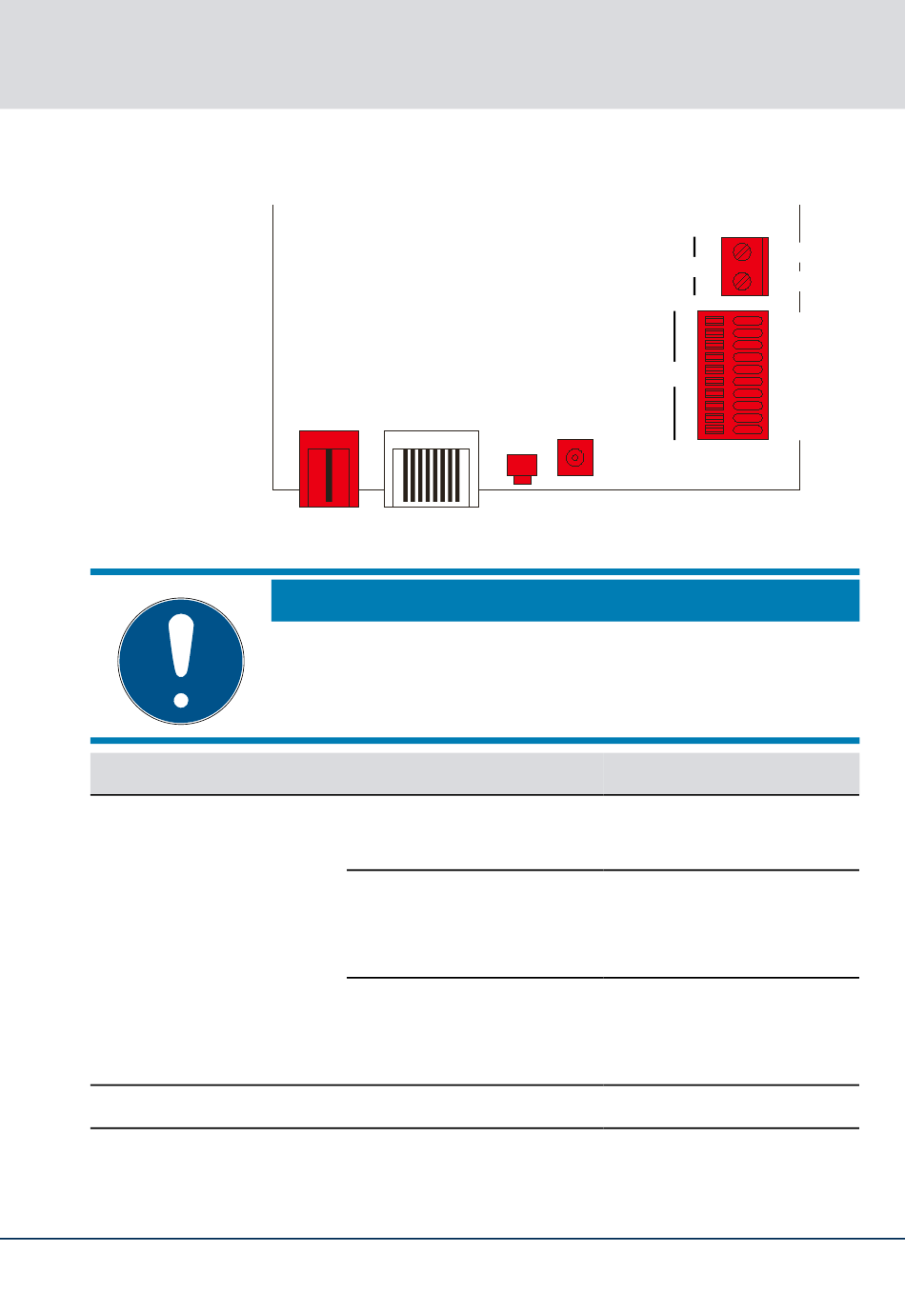

4 Anschlüsse
Anschluss
DC In
RJ45
DE
DC In RJ45
HINWEIS
IO-Connector nur für RouterNode 2
Sie können die Anschlüsse des IO-Connectors nur am
RouterNode 2 nutzen.
Rundstecker
Klemmblock: GND
Klemmblock: +3,3 V
4. Anschlüsse
DC In
IO
ANT
Bedeutung
Stromversorgung mit
Rundsteckverbinder
Stromversorgung mit
einzelnen Adern -
Masseverbindung
Stromversorgung mit
einzelnen Adern -
Pluspol
Netzwerkverbindung
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
