RouterNode 2 (Handbuch)

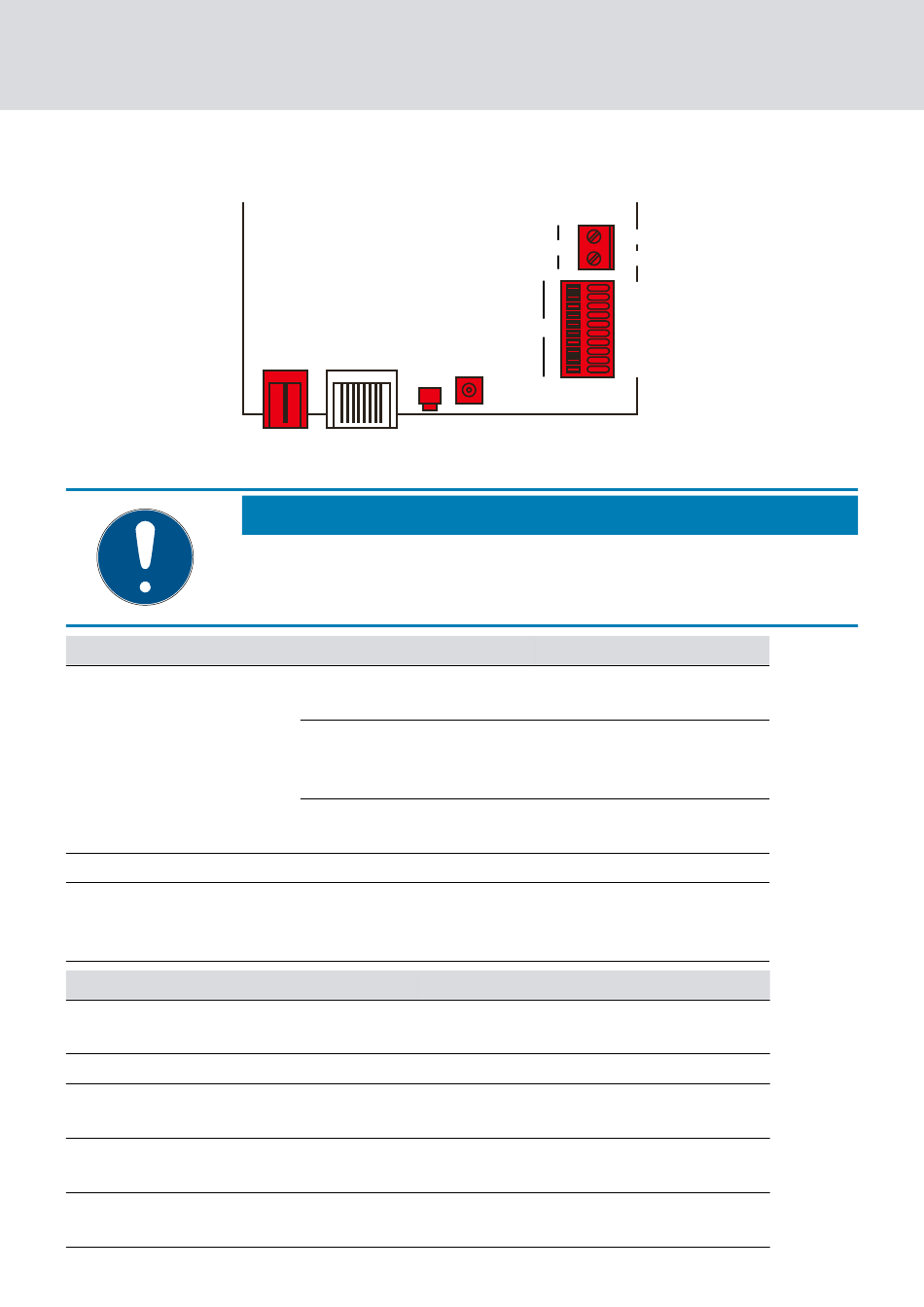

5 Anschlüsse
Anschluss
DC In
RJ45
ANT
Anschluss
Analog Input
Unused
DI 3
DI 2
DI 1
DC In RJ45
HINWEIS
IO-Connector nur für RouterNode 2
Sie können die Anschlüsse des IO-Connectors nur am RouterNode 2 nut-
zen.
Rundstecker
Klemmblock: GND
Klemmblock: +3,3 V
DC In
IO
ANT
Bedeutung
Stromversorgung mit Rund-
steckverbinder
Stromversorgung mit ein-
zelnen Adern - Massever-
bindung
Stromversorgung mit ein-
zelnen Adern - Pluspol
Netzwerkverbindung
Anschluss für externe An-
tenne (siehe
[ 13] )
}
Bedeutung
Anschluss eines analogen Signals von 0
V bis 2,5 V .
DC DC
Nicht verwendet.
Anschluss eines digitalen Signals von 0
V bis 3,3 V .
DC DC
Anschluss eines digitalen Signals von 0
V bis 3,3 V .
DC DC
Anschluss eines digitalen Signals von 0
V bis 3,3 V .
DC DC
5. Anschlüsse
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
Antenne
9 / 29
