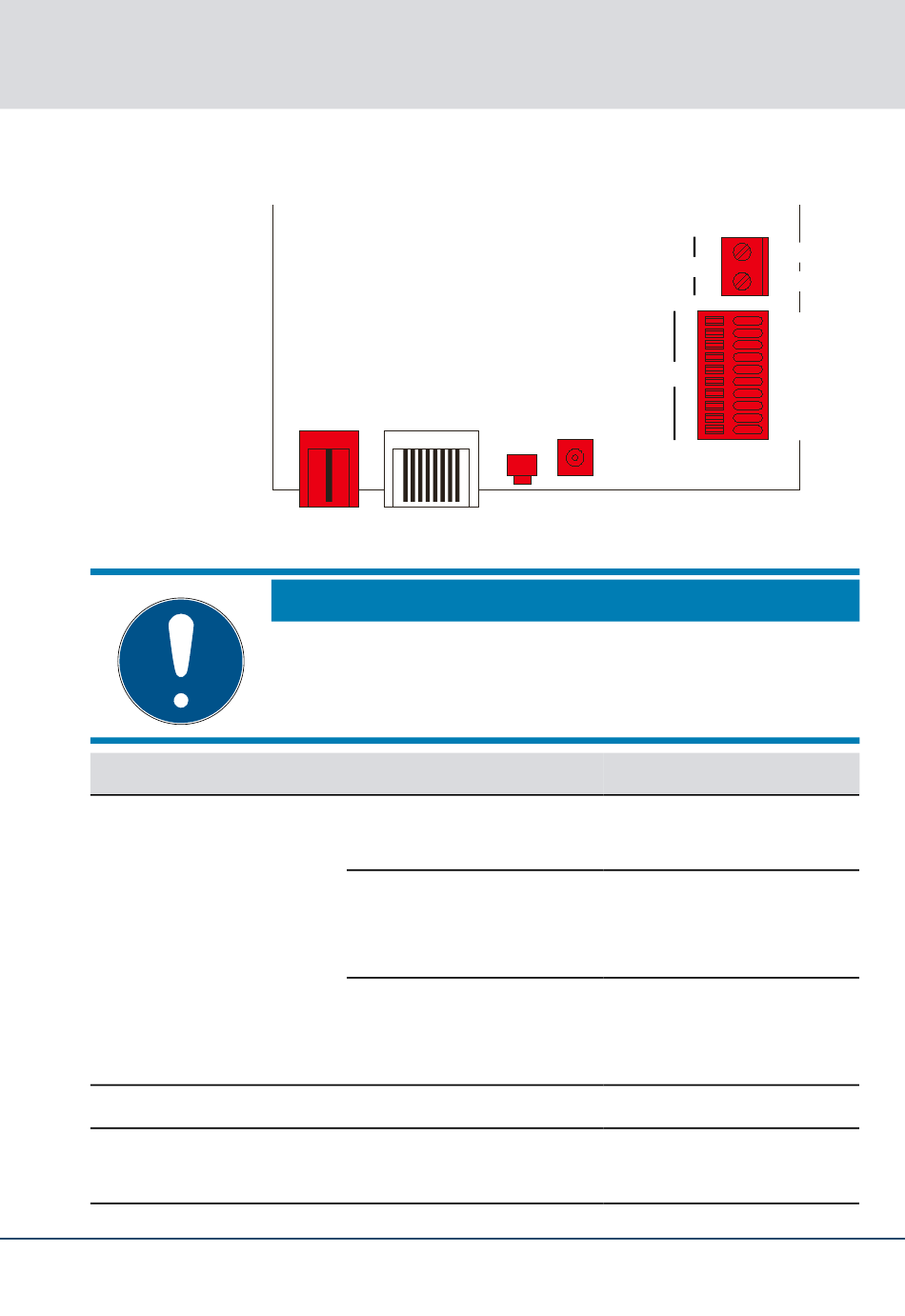

4 Anslutningar

Anslutning
DC In
RJ45
ANT
SV
DC In RJ45
INFO
IO-anslutningsdon endast för RouterNode 2
Du kan använda IO-anslutningsdonets anslutningar
endast på RouterNode 2.
Rundkontaktdon
Anslutningsklämma:
GND
Anslutningsklämma:
+3,3 V
4. Anslutningar
DC In
IO
ANT
Betydelse
Strömförsörjning med
runt anslutningsdon
Strömförsörjning med
enskilda ledare –
massaanslutning
Strömförsörjning med
enskilda ledare –
pluspol
Nätverksanslutning
Anslutning för extern
antenn (se Antenn)
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
