RouterNode 2, GatewayNode 2,
All manuals and user guides at all-guides.com
SmartBridge

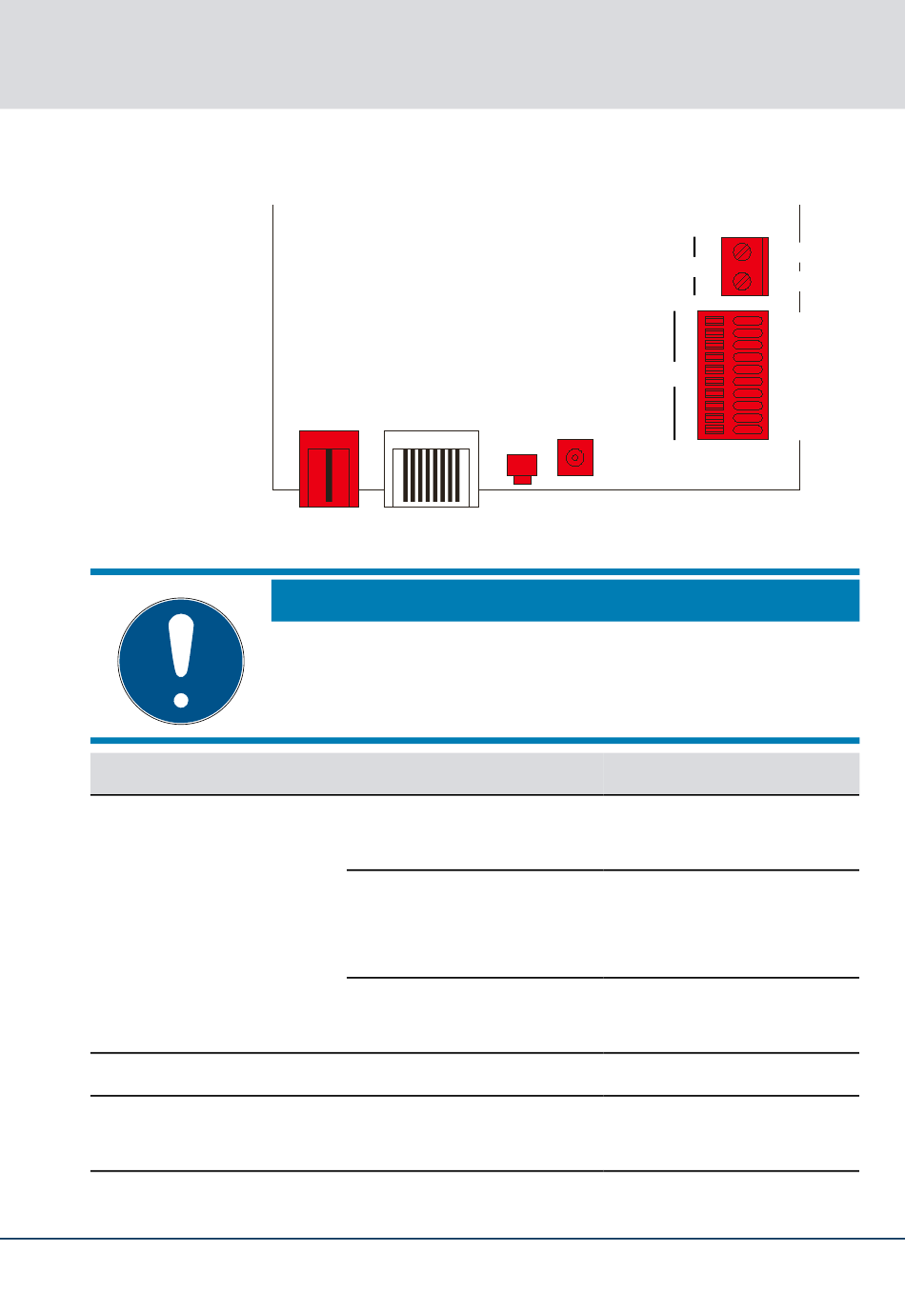

4 Tilslutninger

Tilslutning
DC In
RJ45
ANT
DA
DC In RJ45
BEMÆRK
IO-connector kun til RouterNode 2
Du kan kun anvende IO-Connectorens tilslutninger på
RouterNode 2.
Kuglekonnektor
Klemmeblok: GND
Klemmeblok: +3,3 V
4. Tilslutninger
DC In
IO
ANT
Betydning
Strømforsyning med
kuglekonnektor
Strømforsyning med
enkelte tråde - masse-
forbindelse
Strømforsyning med
enkelte tråde - pluspol
Netværksforbindelse
Tilslutning til ekstern
antenne (se Antenne)
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
