5. Montage
16 / 184

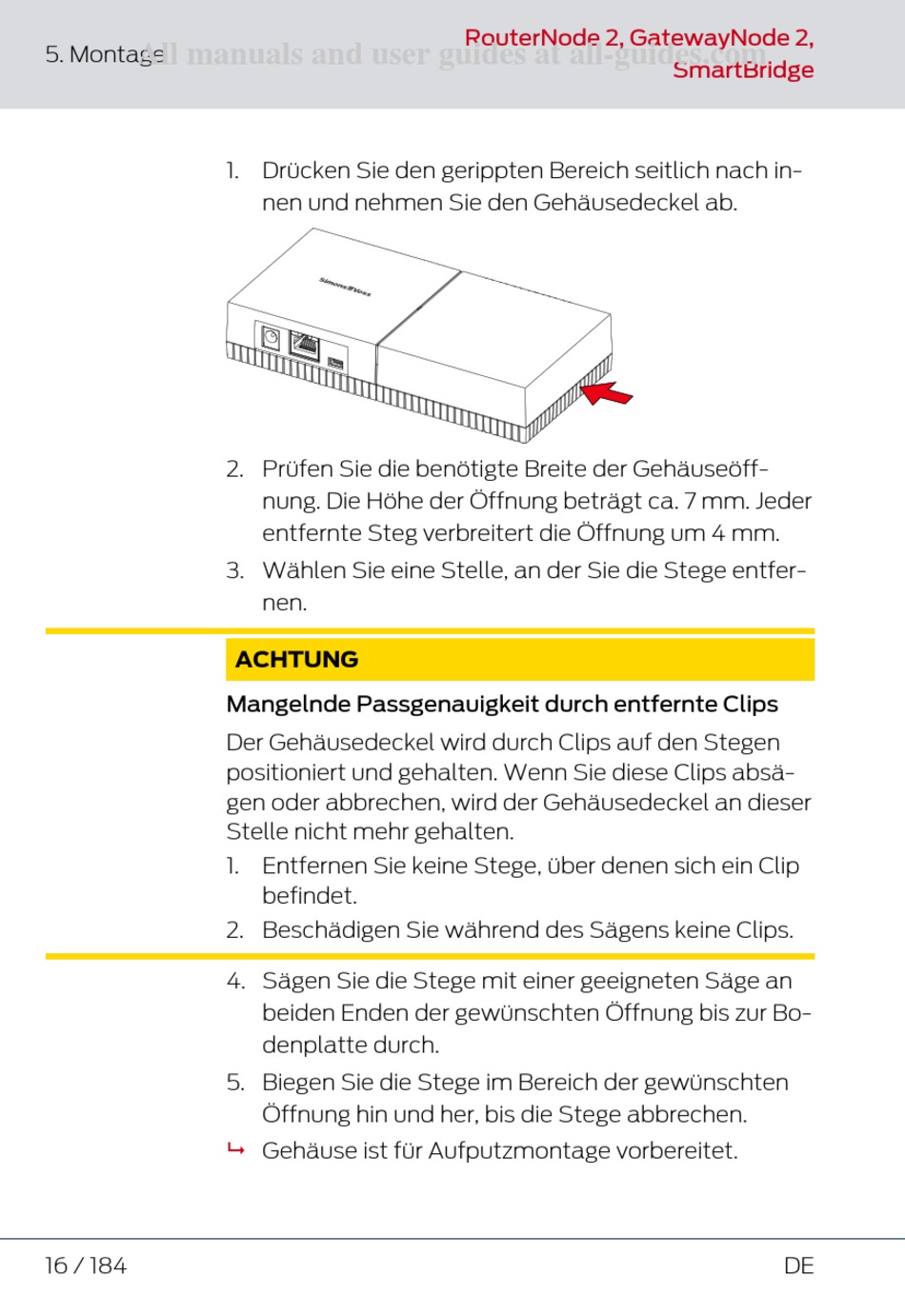

1. Drücken Sie den gerippten Bereich seitlich nach in-
nen und nehmen Sie den Gehäusedeckel ab.
2. Prüfen Sie die benötigte Breite der Gehäuseöff-
nung. Die Höhe der Öffnung beträgt ca. 7 mm. Jeder
entfernte Steg verbreitert die Öffnung um 4 mm.
3. Wählen Sie eine Stelle, an der Sie die Stege entfer-
nen.
ACHTUNG
Mangelnde Passgenauigkeit durch entfernte Clips
Der Gehäusedeckel wird durch Clips auf den Stegen
positioniert und gehalten. Wenn Sie diese Clips absä-
gen oder abbrechen, wird der Gehäusedeckel an dieser
Stelle nicht mehr gehalten.
1. Entfernen Sie keine Stege, über denen sich ein Clip
befindet.
2. Beschädigen Sie während des Sägens keine Clips.
4. Sägen Sie die Stege mit einer geeigneten Säge an
beiden Enden der gewünschten Öffnung bis zur Bo-
denplatte durch.
5. Biegen Sie die Stege im Bereich der gewünschten
Öffnung hin und her, bis die Stege abbrechen.
Gehäuse ist für Aufputzmontage vorbereitet.
9
RouterNode 2, GatewayNode 2,
SmartBridge
DE
