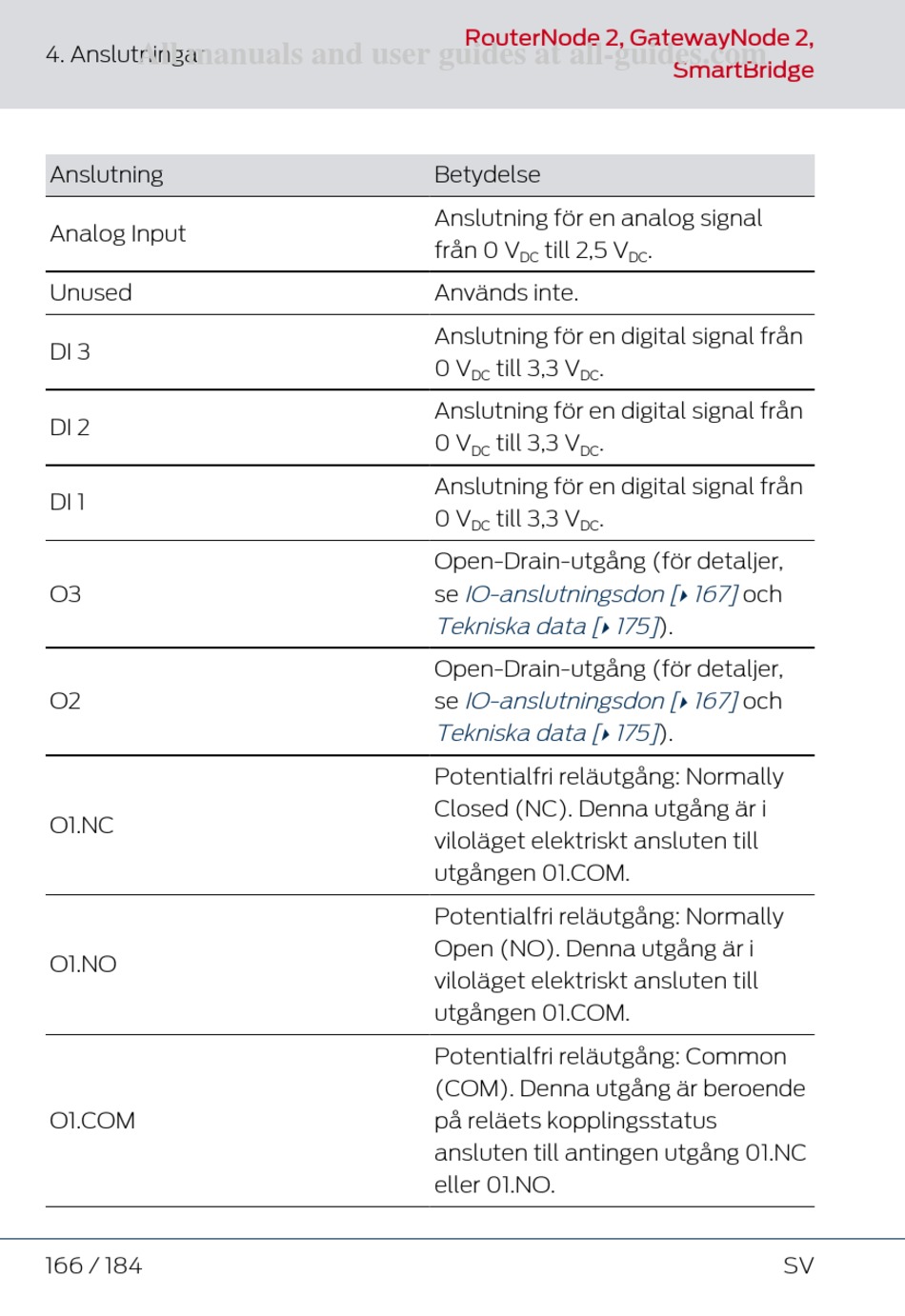

4. Anslutningar
Anslutning
Analog Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
O1.NO
O1.COM
166 / 184
RouterNode 2, GatewayNode 2,
Betydelse
Anslutning för en analog signal
från 0 V till 2,5 V
DC
Används inte.
Anslutning för en digital signal från
0 V till 3,3 V .
DC DC
Anslutning för en digital signal från
0 V till 3,3 V .
DC DC
Anslutning för en digital signal från
0 V till 3,3 V .
DC DC
Open-Drain-utgång (för detaljer,
IO-anslutningsdon [
se
Tekniska data [
}
Open-Drain-utgång (för detaljer,
IO-anslutningsdon [
se
Tekniska data [
}
Potentialfri reläutgång: Normally
Closed (NC). Denna utgång är i
viloläget elektriskt ansluten till
utgången 01.COM.
Potentialfri reläutgång: Normally
Open (NO). Denna utgång är i
viloläget elektriskt ansluten till
utgången 01.COM.
Potentialfri reläutgång: Common
(COM). Denna utgång är beroende
på reläets kopplingsstatus
ansluten till antingen utgång 01.NC
eller 01.NO.
SmartBridge
.
DC
167]
och
}
175]
).
167]
och
}
175]
).
