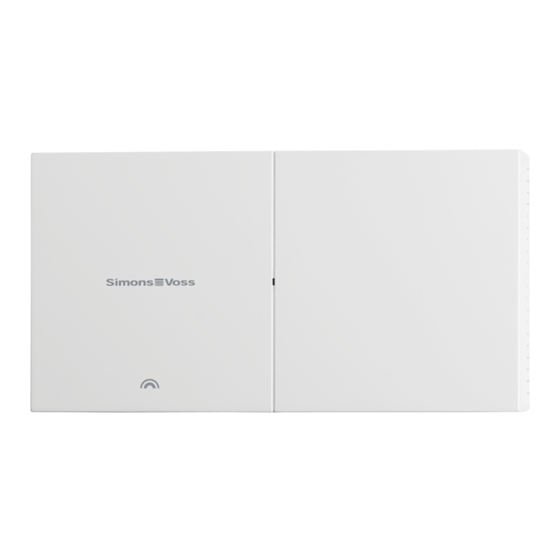

Simons Voss Technologies SmartBridge Handbuch
  1. Anleitungen
  2. Marken
  3. Simons Voss Technologies Anleitungen
  4. Netzwerkhardware
  5. SmartBridge
  6. Handbuch

Simons Voss Technologies SmartBridge Handbuch

Vorschau ausblenden Andere Handbücher für SmartBridge:
Inhaltsverzeichnis

Werbung

Quicklinks

SmartBridge
Handbuch
19.04.2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Simons Voss Technologies SmartBridge

Inhaltszusammenfassung für Simons Voss Technologies SmartBridge

  • Seite 1 SmartBridge Handbuch 19.04.2021...

  • Seite 2: Inhaltsverzeichnis

    Anschlüsse .............................. 10 Montage ................................ 11 SmartBridges aufstellen.......................... 12 7.1.1 Eine SmartBridge...........................  12 7.1.2 Zwei oder mehrere SmartBridges .................. 13 Antenne ................................ 13 Inbetriebnahme ............................ 16 SmartBridge in MobileKey .........................  16 8.1.1 SmartBridges einrichten ...................... 16 8.1.2 SmartBridges löschen......................... 18 Wartung .............................. 19 Signalisierung ............................ 20 Fehlerbehebung............................ 21 11.1 Zurücksetzen.............................. 21...

  • Seite 3: Allgemein

    Schließung aufsuchen zu müssen. HINWEIS Kompatibilität zu MobileKey Das Gerät wird mit anderer Firmware auch in anderen Produktfamilien ver- wendet. Sie können das Gerät mit dieser Firmware (=SmartBridge) nur für MobileKey verwenden. Prüfen Sie die Artikelnummer. ...

  • Seite 4: Allgemeine Sicherheitshinweise

    2. Allgemeine Sicherheitshinweise SmartBridge (Handbuch) 4 / 29 2 Allgemeine Sicherheitshinweise Signalwort (ANSI Mögliche unmittelbare Auswirkungen bei Nicht- Z535.6) beachtung Gefahr Tod oder schwere Verletzung (wahrscheinlich) Tod oder schwere Verletzung (möglich, aber un- Warnung wahrscheinlich) Vorsicht Leichte Verletzung Achtung Sachschäden oder Fehlfunktionen...
  • Seite 5 2. Allgemeine Sicherheitshinweise SmartBridge (Handbuch) 5 / 29 Beschädigung durch aggressive Reinigungsmittel Die Oberfläche dieses Produkts kann durch ungeeignete Reinigungsmittel beschädigt werden. Verwenden Sie ausschließlich Reinigungsmittel, die für Kunststoff- bzw. Metalloberflächen  geeignet sind. Beschädigung durch mechanische Einwirkung Dieses Produkt enthält elektronische Bauteile, die durch mechanische Einwirkung aller Art be- schädigt werden können.
  • Seite 6 2. Allgemeine Sicherheitshinweise SmartBridge (Handbuch) 6 / 29 Fehlerhafte Montage Für Beschädigungen der Türen oder der Komponenten durch fehlerhafte Montage übernimmt die SimonsVoss Technologies GmbH keine Haftung. Änderungen bzw. technische Weiterentwicklungen können nicht ausgeschlossen und ohne An- kündigung umgesetzt werden.

  • Seite 7: Produktspezifische Sicherheitshinweise

    3. Produktspezifische Sicherheitshinwei- SmartBridge (Handbuch) 7 / 29 3 Produktspezifische Sicherheitshinweise VORSICHT Verbrennungsgefahr durch heiße Platine Wenn Sie das Gerät mit Power-over-Ethernet (PoE) versorgen, dann kann die Platine sehr heiß sein. Lassen Sie das Gerät abkühlen, bevor Sie das Gehäuse öffnen.

  • Seite 8: Bedeutung Der Textformatierung

    4. Bedeutung der Textformatierung SmartBridge (Handbuch) 8 / 29 4 Bedeutung der Textformatierung Diese Dokumentation verwendet Textformatierung und Gestaltungselemente, um das Verständnis zu erleichtern. Die Tabelle erklärt die Bedeutung möglicher Textformatierungen: Beispiel Schaltfläche Beispiel Checkbox Beispiel Beispiel Option [Beispiel] Registerkarte "Beispiel"...

  • Seite 9: Lieferumfang

    5. Lieferumfang SmartBridge (Handbuch) 9 / 29 5 Lieferumfang SmartBridge: Deckel, Bodenplatte mit Platine und drei vormontierten  Zugentlastungen Abziehbarer Aufkleber mit MobileKey-ID  Kurzanleitung  5.1 Zubehör Mit optional erhältlichem Zubehör können Sie Ihr Gerät an unterschiedliche Einsatzzwecke anpassen.

  • Seite 10: Anschlüsse

    6. Anschlüsse SmartBridge (Handbuch) 10 / 29 6 Anschlüsse IO-Vout + 3.3 V Analog Input Unused DI 3 DI 2 DI 1 O 1.NC O 1.NO O 1.COM DC In RJ45 HINWEIS IO-Connector nur für RouterNode 2 Sie können die Anschlüsse des IO-Connectors nur am RouterNode 2 nut- zen.

  • Seite 11: Montage

    7. Montage SmartBridge (Handbuch) 11 / 29 7 Montage Das Gerät kann horizontal und vertikal montiert werden. Sie können die horizontale Montage einfach und sicher mit den integrierten Befestigungslöchern durchführen. Beachten Sie die Abstrahlcharakteristik der internen Antenne (siehe Antenne [  13]...

  • Seite 12: Smartbridges Aufstellen

    Gehäuse ist für Aufputzmontage vorbereitet. 7.1 SmartBridges aufstellen SmartBridges können je nach Einsatz und Konfiguration auf unterschiedliche Weise betrieben werden. Im Folgenden werden die wichtigsten Szenarien gezeigt. 7.1.1 Eine SmartBridge Der Einsatz einer als Accesspoint konfigurierten SmartBridge ist der einfachste Anwendungsfall für MobileKey ONLINE.

  • Seite 13: Zwei Oder Mehrere Smartbridges

    MobileKey ONLINE automatisch durch Berücksichtigung der Signalstärke bestimmt. Den Weg der Kommunikation können Sie im Menü "NETZWERK" nachverfolgen, indem Sie die Option "Zeige zugewiesene SmartBridge" aktivieren. 7.2 Antenne Die interne Antenne strahlt wie abgebildet ab. Die Sende- und Empfangsleistung ist also je nach Richtung unterschiedlich und wird möglicherweise durch die Umgebung beeinflusst (Störquellen und/oder...
  • Seite 14 7. Montage SmartBridge (Handbuch) 14 / 29 Externe Antenne Setzen Sie die externe Antenne ein, wenn eines der folgenden Probleme auftritt. Sende- und Empfangsverhalten nicht stabil  Reichweite zu gering  Senden und Empfangen im Außenbereich (LockNodes im Außenbereich ...
  • Seite 15 7. Montage SmartBridge (Handbuch) 15 / 29 ü Stromversorgung getrennt. 1. Öffnen Sie das Gehäuse. 2. Suchen Sie die Anschlussbuchse auf der Platine. 3. Schließen Sie die externe Antenne an der Anschlussbuchse an. Externe Antenne ist angeschlossen. 4. Schließen Sie das Gehäuse wieder.

  • Seite 16: Inbetriebnahme

    Gerät ist in Betrieb genommen und blinkt langsam grün (siehe sierung [  20] 8.1 SmartBridge in MobileKey 8.1.1 SmartBridges einrichten So fügen Sie in der Web-App eine neue SmartBridge hinzu: 1. Klicken Sie auf die Menü-Schaltfläche Menü öffnet sich. 2. Klicken Sie auf die Schaltfläche NETZWERK .
  • Seite 17 4. Vergeben Sie einen eindeutigen Namen (z.B. "SmartBridge Büro 2"). 5. Geben Sie die MobileKey-ID ein (Siehe Verpackung oder Rückseite der SmartBridge, Format XXXX-XXXX-XXXX-XXXX). 6. Wenn Sie eine weitere SmartBridge anlegen wollen, dann markieren Sie die Checkbox weitere anlegen. Mit dieser Checkbox bleiben Sie nach dem Speichern in dieser Ansicht und können sofort eine weitere SmartBridge anlegen.

  • Seite 18: Smartbridges Löschen

    Sofern die Schlösser nicht zum Löschen vorgemerkt sind, behalten diese die jeweilige Konfiguration. Allerdings sind die Schlös- ser danach nur über eine neue SmartBridge oder über das Programmierge- rät erreichbar. So löschen Sie Ihre SmartBridge in der Web-App: Verbundene Schlösser weisen Status "ONLINE"...

  • Seite 19: Wartung

    9. Wartung SmartBridge (Handbuch) 19 / 29 9 Wartung Das Gerät selbst ist wartungsfrei. Allerdings ist die Performance von Funknetzwerken immer abhängig von Umgebungseinflüssen. Diese Einflüsse können sich ändern und die Performance Ihres Funknetzwerks beeinflussen. Überprüfen Sie deshalb in regelmäßigen Abständen die...

  • Seite 20: Signalisierung

    10. Signalisierung SmartBridge (Handbuch) 20 / 29 10 Signalisierung Signal Bedeutung Grünes Blinken (~1,5 Hz) Konfiguriert und betriebsbereit. Nicht konfiguriert, aber betriebsbe- Grünes Blinken (~0,3 Hz) reit Rotes Blinken (kurzzeitig) Neustart Grünes Flackern Datenübertragung...

  • Seite 21: Fehlerbehebung

    11. Fehlerbehebung SmartBridge (Handbuch) 21 / 29 11 Fehlerbehebung Wenn im Betrieb Probleme auftreten, dann können Sie diese möglicherweise selbst beheben: 1. Prüfen Sie die Stromversorgung der betroffenen Geräte. 2. Prüfen Sie die Netzwerkverbindung. 3. Prüfen Sie die vergebenen Berechtigungen.
  • Seite 22 11. Fehlerbehebung SmartBridge (Handbuch) 22 / 29 5. Lassen Sie den Resetknopf nach einer Sekunde los. Gerät blinkt wieder grün (siehe Signalisierung [  20] MobileKey-Konfiguration zurückgesetzt. Netzwerkkonfiguration zurücksetzen 1. Trennen Sie die Stromversorgung (Rundstecker bzw. Netzwerkkabel bei PoE). 2. Warten Sie 20 Sekunden.

  • Seite 23: Technische Daten

    12. Technische Daten SmartBridge (Handbuch) 23 / 29 12 Technische Daten Allgemein Maße 172 mm × 86 mm × 33 mm Gewicht ca. 100 g Material ABS-Kunststoff, UV-stabil Farbe Weiß (wie RAL 9016 "Verkehrsweiß") horizontal  vertikal  Montage Wandmontage möglich  integrierte Zugentlastung (3x) ...
  • Seite 24 12. Technische Daten SmartBridge (Handbuch) 24 / 29 Max. Schaltspannung 30 V /24V  (ohmsche Belastung) Relaisausgang O1 Max. Schaltstrom 1 A (ohmsche  Belastung) Schnittstellen Netzwerkschnittstelle  10T/100T  HP Auto_MDX  DHCP-Client (DHCP: on)  RJ45 IPv4  Services: ...

  • Seite 25: Optionale Externe Antenne

    12. Technische Daten SmartBridge (Handbuch) 25 / 29 Ø 2,0 12.1 Optionale externe Antenne 12.1.1 Elektrische Spezifikationen Multiband-Antenne AMPS (824 - 894  M Hz)  GSM (900  M Hz)  Frequenzen DCS (1800  M Hz)  PCS (1900  M Hz) ...

  • Seite 26: Mechanische Spezifikationen Und Abmessungen

    12. Technische Daten SmartBridge (Handbuch) 26 / 29 Kabel RG174U Kabellänge 250  c m 12.1.3 Mechanische Spezifikationen und Abmessungen Befestigung Magnetische Befestigung Material Max. Abmessungen 30,9  m m x 71,5  m m (Ø x H) Gewicht 50  g 'Anschluss mit Kabel von oben montiert'...

  • Seite 27: Konformitätserklärung

    13. Konformitätserklärung SmartBridge (Handbuch) 27 / 29 13 Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass der Artikel MK.SMARTBRIDGE.ER/WNM.RN2.ER.IO/WN.RN2.ER/SI.GN2.ER(.M) folgenden Richtlinien entspricht: 2014/53/EU "Funkanlagen"  2014/30/EU "EMV"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  sowie der Verordnung (EG) 1907/2006 "REACH"...

  • Seite 28: Hilfe Und Weitere Informationen

    Konformitätserklärungen und Zertifikate zu diesem Produkt finden Sie auf https://www.simons- der SimonsVoss-Homepage im Zertifikatsbereich ( voss.com/de/zertifikate.html Informationen zur Entsorgung Entsorgen Sie das Gerät (MK.SMARTBRIDGE.ER/WNM.RN2.ER.IO/  WN.RN2.ER/SI.GN2.ER(.M)) nicht mit dem Hausmüll, sondern gemäß der europäischen Richtlinie 2012/19/EU bei einer kommunalen Sammelstelle für Elektro-Sonderabfälle.

  • Seite 29: Das Ist Simonsvoss

    Das ist SimonsVoss SimonsVoss ist Technologieführer bei digitalen Schließsystemen. Der Pionier funkgesteuerter, kabelloser Schließ- technik bietet Systemlösungen mit breiter Pro- duktpalette für die Bereiche SOHO, mittlere und Großunternehmen sowie öffentliche Einrichtun- gen. SimonsVoss-Schließsysteme verbinden intelli- gente Funktionalität, hohe Qualität und preisge- kröntes Design made in Germany.
