Den Analysator in die Wandhalterung einhängen.
2.
Die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube fixieren.
5.3
Ausführung mit Standgehäuse montieren
VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation
‣
Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert
ist.
21

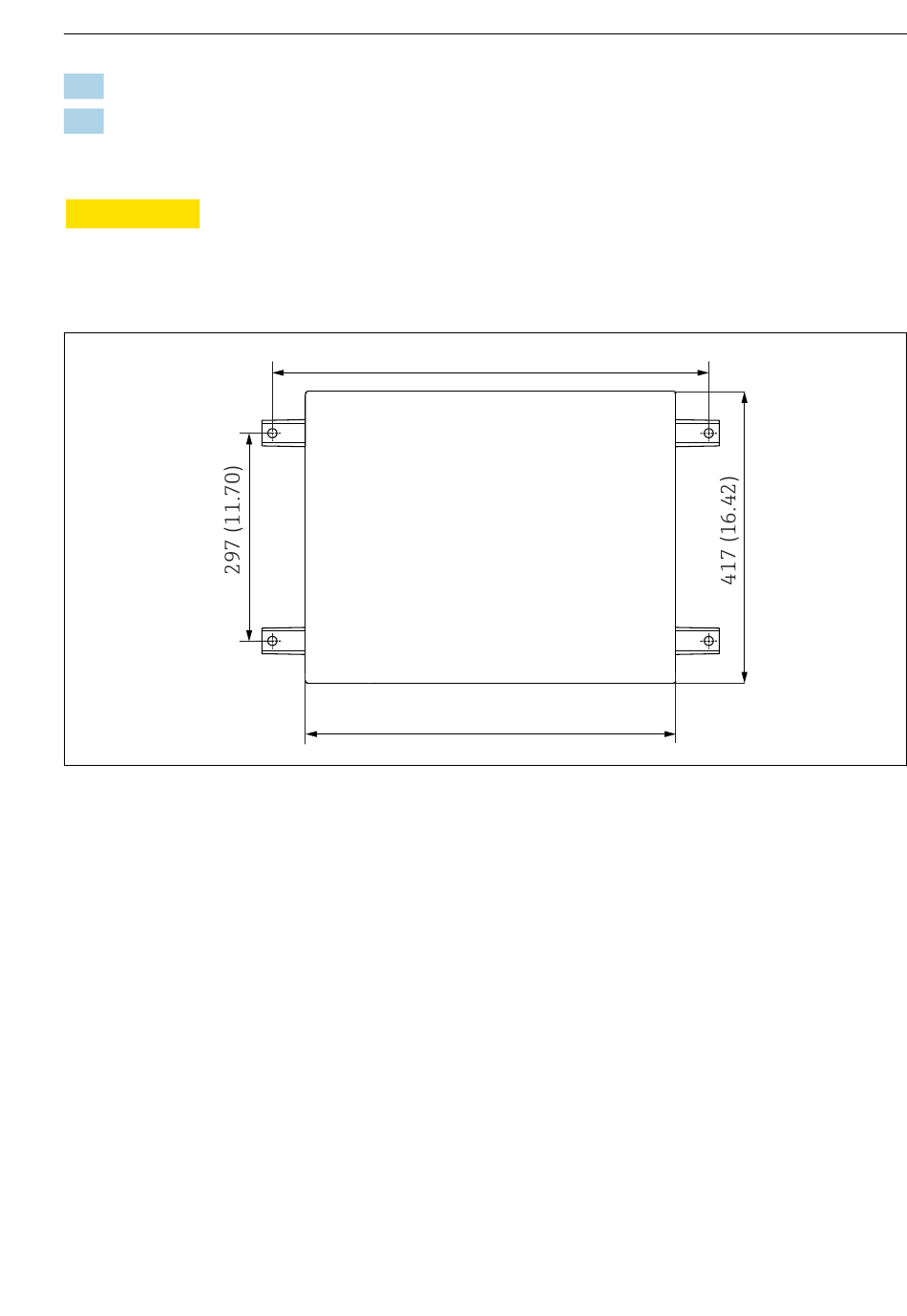

Fundamentplan
A
Befestigung (4 x M10)
---
Maße Liquiline System CA80
Endress+Hauser
A
A
624 (24.57)
530 (20.87)
Montage
A
A
A0036783
