TI01315C/07/DE/03.21
71509938
2021-01-31
Integrierter Controller mit bis zu 6 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich
Liquiline System CA80SI ist ein nasschemischer Analysator zu
quasikontinuierlichen Bestimmung der Kieselsäurekonzentra-
tion in ultrareinem Wasser und Kesselspeisewasser.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Ultrareines Wasser
• Kesselspeisewasser
• Dampf- und Kondensatanalyse
• Umkehrosmose
• Entsalzungsanlagen
Products
Technische Information

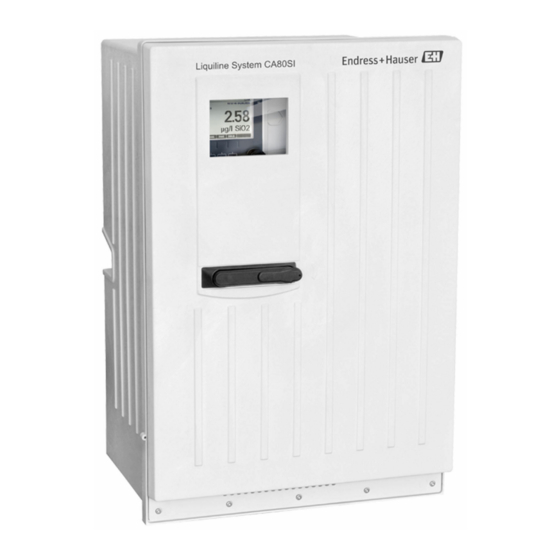

Liquiline System CA80SI
Colorimetrischer Analysator für Kieselsäure
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
• Einfache, werkzeugfreie Wartung
• Verfügbar mit bis zu 6 Messkanälen
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80SI
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80SI
- Seite 1 Integrierter Controller mit bis zu 6 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80SI ist ein nasschemischer Analysator zu • Einfacher Ausbau zur Messstation durch Anschluss von bis quasikontinuierlichen Bestimmung der Kieselsäurekonzentra- zu 4 Memosens-Sensoren tion in ultrareinem Wasser und Kesselspeisewasser.
-
Seite 2: Inhaltsverzeichnis
Liquiline System CA80SI Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Kabelspezifikation ......16 Anschluss optionaler Module . - Seite 3 Liquiline System CA80SI Bestellinformationen ..... . . 28 Produktseite ....... . 28 Produktkonfigurator .
-
Seite 4: Arbeitsweise Und Systemaufbau
5 < pH < 12 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80SI in der bestellten Konfiguration • Reagenzien und Standardlösung (separat zu bestellen) • Filter und Druckbegrenzer (lose beigelegt mit Befestigungswinkeln bei 1-/2-Kanal-Variante, auf Panel montiert bei 4-/6-Kanal-Variante) •... - Seite 5 Liquiline System CA80SI SP5 SP6 SP1 SP2 D A0044806 A0044807 2 1-/2-Kanal-Variante: Messeinrich- 3 4-/6-Kanal-Variante: Messeinrichtung mit vorgeschalteten tung mit vorgeschalteten Druckbe- Druckbegrenzern und Filtern auf Panel und externer Proben- grenzern und Filtern umschaltung auf Panel Überlaufküvette Druckbegrenzer Probenablauf Probeneingänge, x = 1 ...
-
Seite 6: Gerätearchitektur
Liquiline System CA80SI Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 4 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional) -
Seite 7: Slot- Und Portkodierung
Liquiline System CA80SI Slot- und Portkodierung Slot BASE2-E Ports A0040671 7 Slots und Ports am Display Analysatormesswert (parame- terspezifisch) A0044869 A0044868 6 Slot- und Portkodierung 5 Slot- und Portkodierung • Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet. -
Seite 8: Wartbarkeit
Liquiline System CA80SI Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen oder erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •... - Seite 9 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
-
Seite 10: Selbstüberwachungsfunktionen
Liquiline System CA80SI Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler Verbrauchsmaterialien wie Reagenzien oder Spritzen werden mittels Zähler überwacht. Photometer •... -
Seite 11: Ausgang
Liquiline System CA80SI Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •... -
Seite 12: Ausfallsignal
Liquiline System CA80SI Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde... -
Seite 13: Protokollspezifische Daten
Liquiline System CA80SI Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000... -
Seite 14: Modbus Tcp
Liquiline System CA80SI Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale... -
Seite 15: Profinet
Liquiline System CA80SI PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät... -
Seite 16: Leistungsaufnahme
‣ Maximal 8 Stromeingänge und 6 Stromausgänge sind zulässig. ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Die Anzahl der Module ist durch die Anzahl der vorhandenen Kabeldurchführungen begrenzt. Kabeldurchführungen und mögliche Kabeldurchmesser Endress+Hauser... - Seite 17 Liquiline System CA80SI Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 18 Liquiline System CA80SI Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- gänge gänge 0/4 ... 20 mA server oder Mod- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. bus TCP) • Best.-Nr. • Best.-Nr.
-
Seite 19: Sensoranschluss (Optional)
Liquiline System CA80SI Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 20: Standardbedarf
Liquiline System CA80SI Standardbedarf • Ca. 140 ml (4,73 fl.oz) / Kalibrierung • Bei 2,5 l (84,5 fl.oz) Standardflasche und Kalibrierintervall von 96 h ca. 65 Tage • Bei 5 l (169 fl.oz) Standardflasche und Kalibrierintervall von 96 h ca. 130 Tage Kalibrierintervall 1 ... -
Seite 21: Umgebung
Liquiline System CA80SI Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 12 Abmessungen Halterung. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- +5 ... +40 °C (41 ... 104 °F) reich Lagerungstemperatur –20 … 60 °C (–4 … 140 °F) Relative Luftfeuchte 10 …... -
Seite 22: Konsistenz Der Probe
Liquiline System CA80SI Konsistenz der Probe partikelfrei Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 13 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 14 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) - Seite 23 Liquiline System CA80SI 654 (25.74) A0028821 15 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) (1.61) (2.20) A0036334 16 CA80SI 1-/2-Kanal-Variante: Filter (links), Druckminderer (rechts), Abmessungen in mm (in) 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389 ...
-
Seite 24: Gewicht
Liquiline System CA80SI 8 (0.31) 255 (10.04) (2.91) (9.25) A0036390 18 CA80SI 4-/6-Kanal-Variante: Panel mit Probenkanalumschaltung, Abmessungen in mm (in) Gewicht Bestellausprägung Gewicht Schrankausführung 40 kg (88.2 lbs) Offener Aufbau 32 kg (70.6 lbs) Standgehäuse 73 kg (161 lbs) Werkstoffe Nicht medienberührende Teile... -
Seite 25: Prozessanschluss
Liquiline System CA80SI Prozessanschluss Probeneingang: Steckverbinder für starre Schläuche mit AD 6 mm Probenablauf: Steckverbinder für starre Schläuche mit AD 8 mm Küvettenablauf: Schlauchtülle für flexible Schläuche mit ID 13 mm 4 x Bohrungen für M32 für Probenzulauf und -ablauf Schlaucheinführungen... -
Seite 26: Fernbedienung
Liquiline System CA80SI Fernbedienung Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FXA291 Ethernet A0039617 21 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291... -
Seite 27: Sprachpakete
Liquiline System CA80SI Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 23 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. -
Seite 28: Bestellinformationen
Liquiline System CA80SI Bestellinformationen Produktseite www.endress.com/ca80si Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Produktkonfigurator Diesen Button anklicken. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen. - Seite 29 Liquiline System CA80SI Suchen. Geräteinformationen werden angezeigt. Registerkarte "Ersatzteile" anwählen. Produktwurzel anklicken. Die vollständige Bestellstruktur wird angezeigt. Folgende Verbrauchsmaterialien sind erhältlich: Reagenzien- und Standardlösungen CY80SI Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie •...
- Seite 30 Liquiline System CA80SI Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Email • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebensdauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d Technische Information TI00468C Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb • Im Brauch- und Abwasser •...
- Seite 31 Liquiline System CA80SI Konduktiv messende Leitfähigkeitssensoren Memosens CLS21E • Digitaler Leitfähigkeitssensor für Medien mit mittlerer oder hoher Leitfähigkeit • Konduktiv messend • Mit Memosens 2.0 • Produktkonfigurator auf der Produktseite: www.endress.com/cls21e Technische Information TI01528C Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff •...
- Seite 32 Liquiline System CA80SI Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Uti- lities • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus52d Technische Information TI01136C SAK- und Nitratsensoren Viomax CAS51D • SAK- und Nitratmessung in Trink- und Abwasser •...
-
Seite 33: Systemkomponenten
Liquiline System CA80SI Nachrüstkits 71135634 Kit Modul 485: PROFIBUS DP oder Modbus RS485. Dafür ist ein zusätzlicher Freischaltcode nötig, der separat bestellt werden kann. 71135638 Kit Modul DIO: 2 x Digitaler Eingang; 2 x Digitaler Ausgang; Hilfsspannungsversorgung für digi- talen Ausgang 71135639 Kit Modul 2AI: 2 x Analogeingang 0/4 ... - Seite 36 *71509938* 71509938 www.addresses.endress.com...
