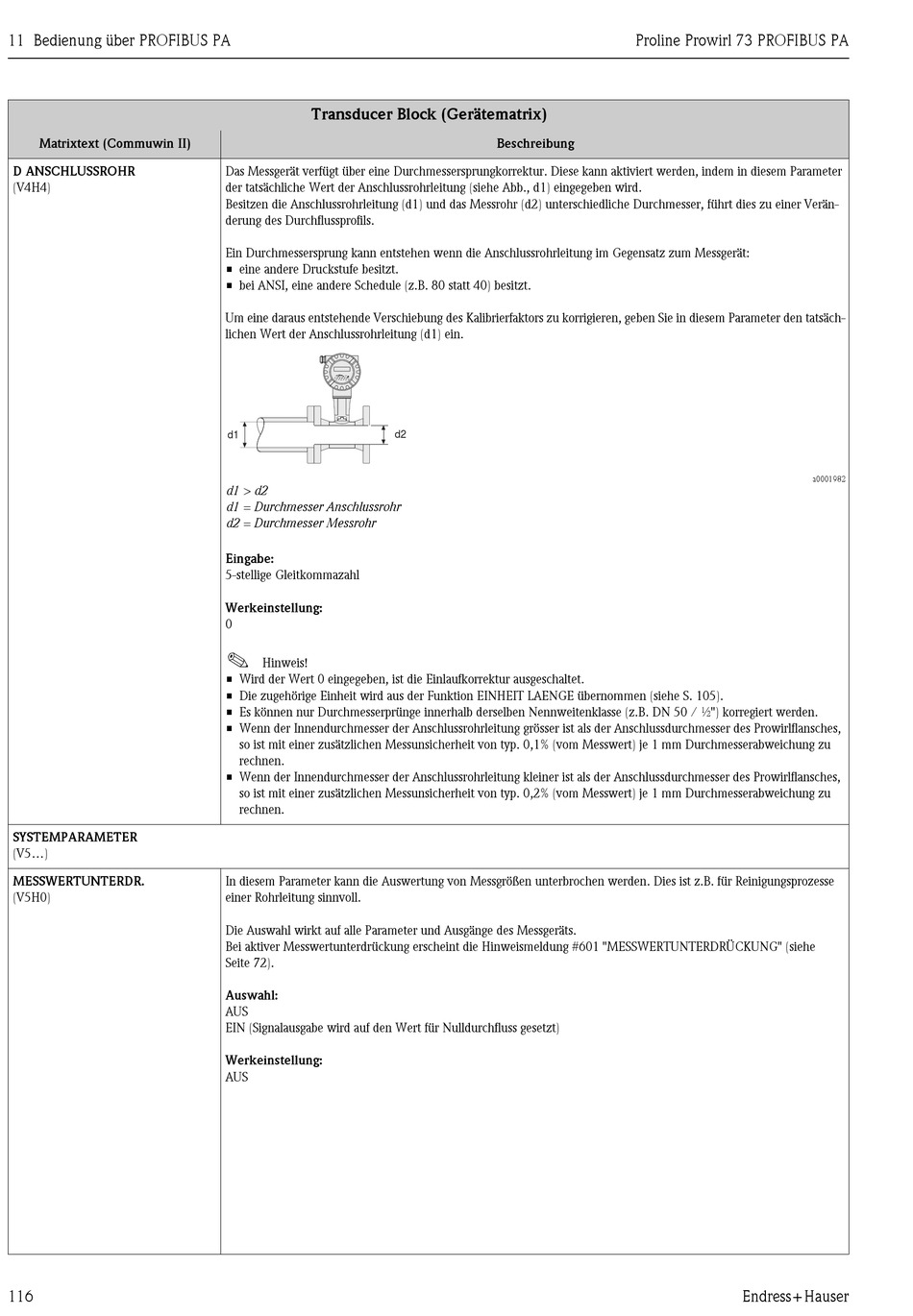

Endress+Hauser Proline Prowirl 73 PROFIBUS PA Betriebsanleitung Seite 118

11 Bedienung über PROFIBUS PA
Matrixtext (Commuwin II)
D ANSCHLUSSROHR
(V4H4)
SYSTEMPARAMETER
(V5...)
MESSWERTUNTERDR.
(V5H0)
116
Transducer Block (Gerätematrix)
Das Messgerät verfügt über eine Durchmessersprungkorrektur. Diese kann aktiviert werden, indem in diesem Parameter
der tatsächliche Wert der Anschlussrohrleitung (siehe Abb., d1) eingegeben wird.
Besitzen die Anschlussrohrleitung (d1) und das Messrohr (d2) unterschiedliche Durchmesser, führt dies zu einer Verän-
derung des Durchflussprofils.
Ein Durchmessersprung kann entstehen wenn die Anschlussrohrleitung im Gegensatz zum Messgerät:
• eine andere Druckstufe besitzt.
• bei ANSI, eine andere Schedule (z.B. 80 statt 40) besitzt.
Um eine daraus entstehende Verschiebung des Kalibrierfaktors zu korrigieren, geben Sie in diesem Parameter den tatsäch-
lichen Wert der Anschlussrohrleitung (d1) ein.
Esc
- + E
d2
d1
d1 > d2
d1 = Durchmesser Anschlussrohr
d2 = Durchmesser Messrohr
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
0
!
Hinweis!
• Wird der Wert 0 eingegeben, ist die Einlaufkorrektur ausgeschaltet.
• Die zugehörige Einheit wird aus der Funktion EINHEIT LAENGE übernommen (siehe S. 105).
• Es können nur Durchmesserprünge innerhalb derselben Nennweitenklasse (z.B. DN 50 / ½") korregiert werden.
• Wenn der Innendurchmesser der Anschlussrohrleitung grösser ist als der Anschlussdurchmesser des Prowirlflansches,
so ist mit einer zusätzlichen Messunsicherheit von typ. 0,1% (vom Messwert) je 1 mm Durchmesserabweichung zu
rechnen.
• Wenn der Innendurchmesser der Anschlussrohrleitung kleiner ist als der Anschlussdurchmesser des Prowirlflansches,
so ist mit einer zusätzlichen Messunsicherheit von typ. 0,2% (vom Messwert) je 1 mm Durchmesserabweichung zu
rechnen.
In diesem Parameter kann die Auswertung von Messgrößen unterbrochen werden. Dies ist z.B. für Reinigungsprozesse
einer Rohrleitung sinnvoll.
Die Auswahl wirkt auf alle Parameter und Ausgänge des Messgeräts.
Bei aktiver Messwertunterdrückung erscheint die Hinweismeldung #601 "MESSWERTUNTERDRÜCKUNG" (siehe
Seite 72).
Auswahl:
AUS
EIN (Signalausgabe wird auf den Wert für Nulldurchfluss gesetzt)
Werkeinstellung:
AUS
Proline Prowirl 73 PROFIBUS PA
Beschreibung
a0001982
