Proline Prosonic Flow 92F
2.2
Einbaubedingungen
• Die maximal zulässige Umgebungs- und Messstofftemperatur sind unbedingt einzuhalten.
• Das Messgerät ist planparallel und spannungsfrei einzubauen.
2.2.1 Abmessungen
Abmessungen des Messgeräts → zugehörige Technische Information auf CD-ROM.
2.2.2 Einbauort
Folgende Einbauorte werden empfohlen:
• vor Armaturen wie z.B. Ventile, T-Stücke, Krümmer, usw.
• auf der Druckseite von Pumpen (für einen hohen Systemdruck)
• am tiefsten Punkt einer Steigleitung (für einen hohen Systemdruck)
Folgende Einbauorte sind zu vermeiden:
• Am höchsten Punkt einer Leitung (Gefahr von Luftansammlungen).
• In eine offene Fallleitung unmittelbar vor einem freien Rohrauslauf.
Möglichkeiten für den Einsatz des Messgeräts in Fallleitungen → zugehörige Betriebs-
anleitung auf CD-ROM.
2.2.3 Einbaulage
• Die Pfeilrichtung auf dem Typenschild des Messgeräts muss mit der Durchflussrichtung des
Messstoffs übereinstimmen.

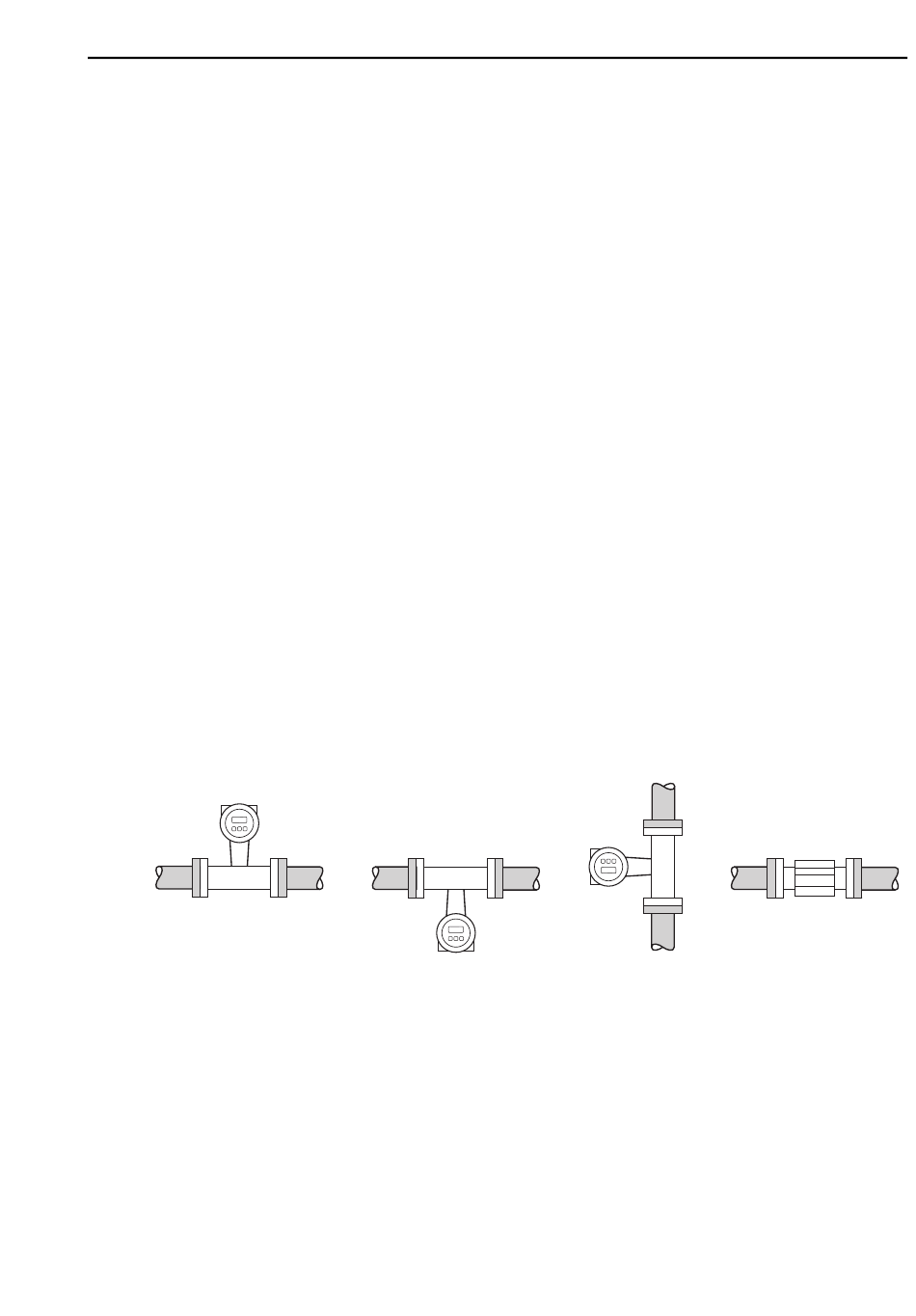

• Die folgende Grafik zeigt die möglichen Einbaulagen des Messgerätes.
– Einbaulage A, B und C werden empfohlen.
– Einbaulage D ist nur bedingt empfohlen.
A
Endress+Hauser
B
C
Montage
D
A0008734
7
